Montage der Ausseneinheit

Montageort wählen
Es ist wichtig, dass das Fahrzeugdach strukturell dazu geeignet ist, die durch die
Antenne verursachte mechanische Belastung auszuhalten.
Bitte beachten Sie bei der Wahl des Installationsortes, dass:

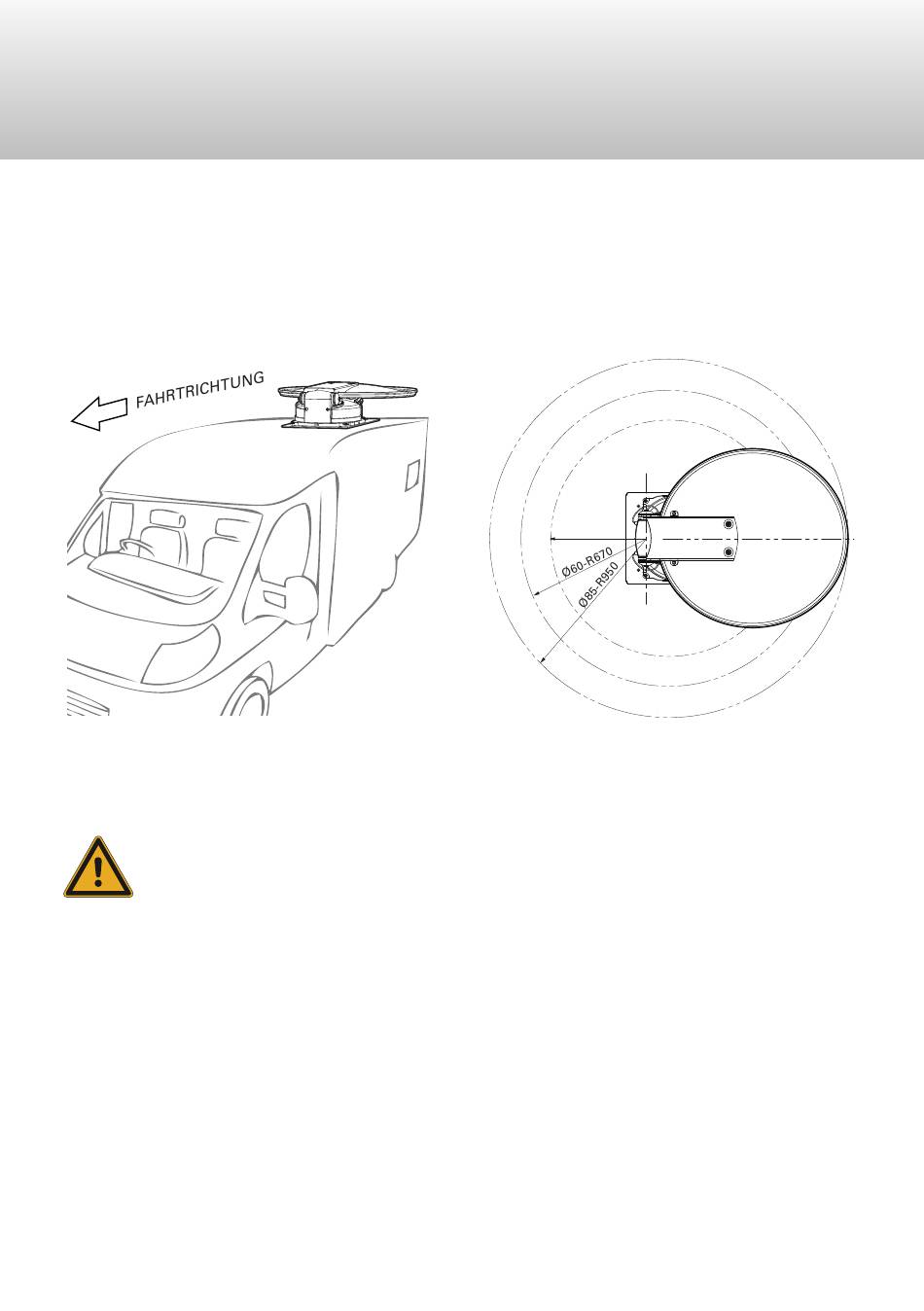

• Der LNB-Haltearm zum Heck des
Fahrzeugs zeigt, also entgegen der
Fahrtrichtung.
Jede andere Positionierung ist
nicht gestattet und kann, so-
fern dies nicht beachtet wird,
zum Garantieverlust führen.
• Die Antenneneinheit nicht über den seitlichen Rand des Fahrzeugs hinaus ragt.
• Das Steuerkabel (3,5m) mit dem Steuergerät verbunden werden kann. (Caratec
bietet auf Wunsch Verlängerungen an).
• Die Kabel entlang des Dachs geschützt verlegt werden müssen, sodass nie-
mand darauf treten oder darüber stolpern kann.
• Das Kabel unter Verwendung der mitgelieferten Dachdurchführung ins
Fahrzeuginnere verlegt wird.
• D er Höhenunterschied der Dachkrümmung nicht mehr als 1 cm auf einer Länge
von 2m betragen darf, um eine sichere Verklebung zu gewährleisten. Andern-
falls kann der Spalt zwischen Dach und Montageplatte durch die Dichtklebe-
masse nicht mehr ausgeglichen werden.
Ø50-R560
• Ausreichend Platz vorhanden ist, um
die Außeneinheit in eingefahrenem
Zustand montieren zukönnen. Es
dürfen sich keine Aufbauten auf dem
Dach befinden, welche den Bewe-
gungsradius der Antenne behindern
(Kollisionsrisiko).
