Elektrische Anschlüsse - Caratec DualSat Bedienungsanleitung

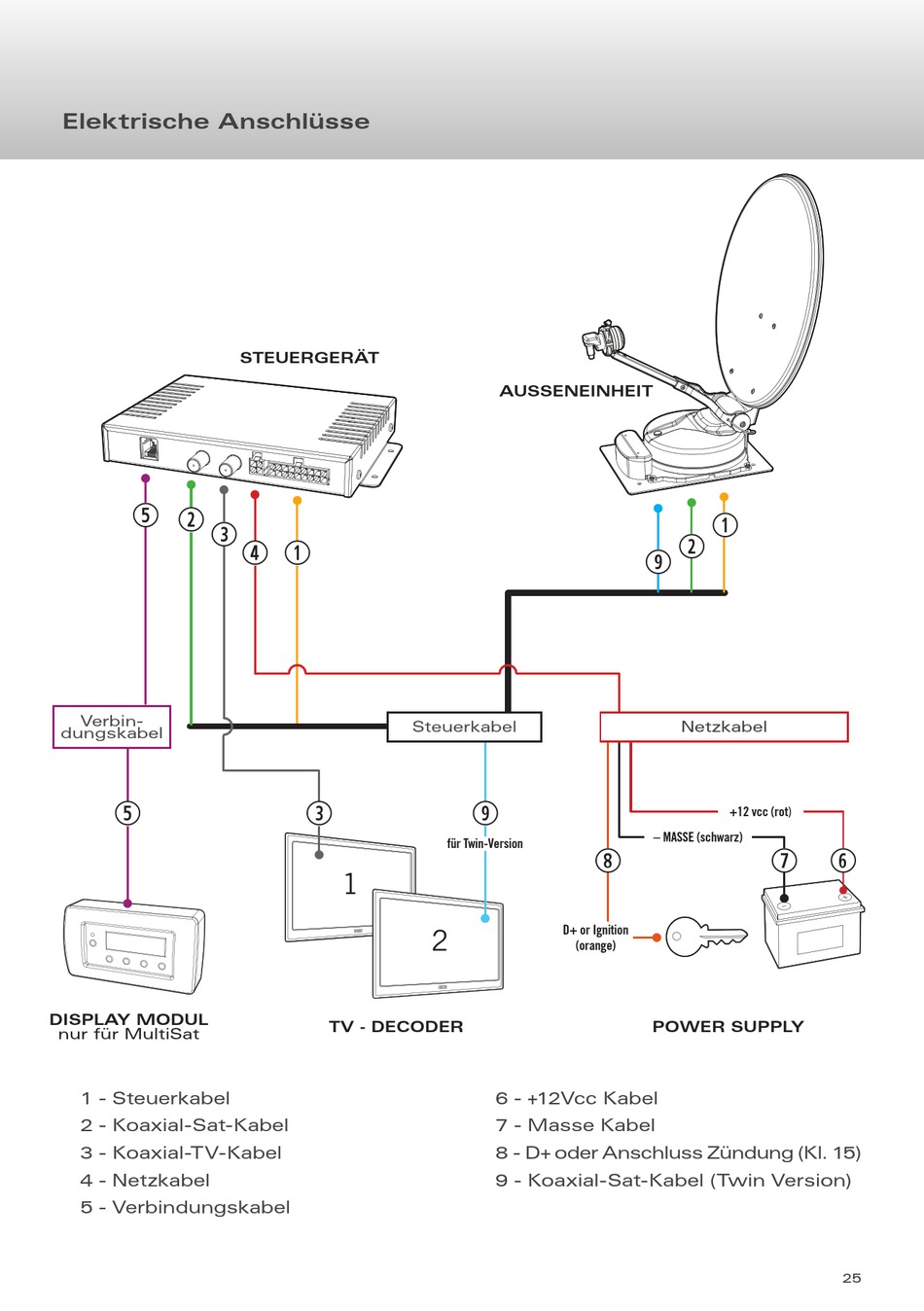

Elektrische Anschlüsse
t
w
e
Verbin-
dungskabel
t
DISPLAY MODUL
nur für MultiSat
1 - Steuerkabel
2 - Koaxial-Sat-Kabel
3 - Koaxial-TV-Kabel
4 - Netzkabel
5 - Verbindungskabel
STEUERGERÄT
r q
Steuerkabel
e
1
TV - DECODER
AUSSENEINHEIT
o
für Twin-Version
i
D+ or Ignition
2
(orange)
6 - +12Vcc Kabel
7 - Masse Kabel
8 - D+ oder Anschluss Zündung (Kl. 15)
9 - Koaxial-Sat-Kabel (Twin Version)
q
w
o
Netzkabel
+12 vcc (rot)
– MASSE (schwarz)
u
POWER SUPPLY
y
25
