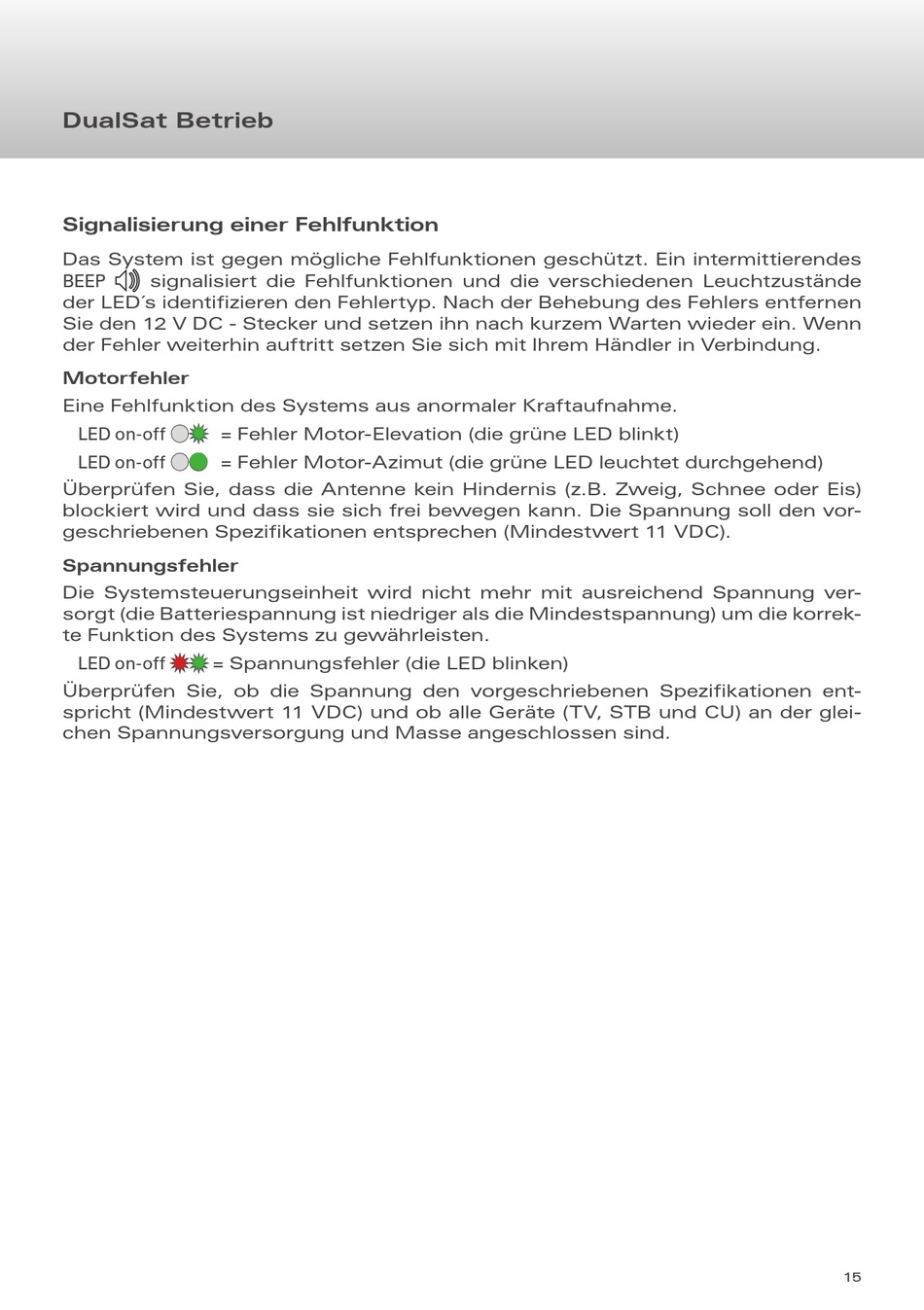

Caratec DualSat Bedienungsanleitung Seite 15

DualSat Betrieb
Signalisierung einer Fehlfunktion
Das System ist gegen mögliche Fehlfunktionen geschützt. Ein intermittierendes
2
signalisiert die Fehlfunktionen und die verschiedenen Leuchtzustände
BEEP
der LED´s identifizieren den Fehlertyp. Nach der Behebung des Fehlers entfernen
Sie den 12 V DC - Stecker und setzen ihn nach kurzem Warten wieder ein. Wenn
der Fehler weiterhin auftritt setzen Sie sich mit Ihrem Händler in Verbindung.
Motorfehler
Eine Fehlfunktion des Systems aus anormaler Kraftaufnahme.

= Fehler Motor-Elevation (die grüne LED blinkt)
LED on-off

= Fehler Motor-Azimut (die grüne LED leuchtet durchgehend)
LED on-off
Überprüfen Sie, dass die Antenne kein Hindernis (z.B. Zweig, Schnee oder Eis)
blockiert wird und dass sie sich frei bewegen kann. Die Spannung soll den vor-
geschriebenen Spezifikationen entsprechen (Mindestwert 11 VDC).
Spannungsfehler
Die Systemsteuerungseinheit wird nicht mehr mit ausreichend Spannung ver-
sorgt (die Batteriespannung ist niedriger als die Mindestspannung) um die korrek-
te Funktion des Systems zu gewährleisten.

= Spannungsfehler (die LED blinken)
LED on-off
Überprüfen Sie, ob die Spannung den vorgeschriebenen Spezifikationen ent-
spricht (Mindestwert 11 VDC) und ob alle Geräte (TV, STB und CU) an der glei-
chen Spannungsversorgung und Masse angeschlossen sind.
15
