VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

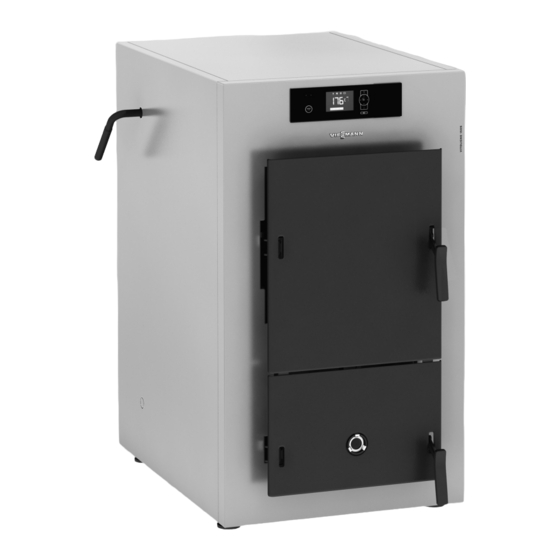

Vitoligno 150-S
Typ V15A, 17 bis 30 kW
Hochleistungs-Holzvergaserkessel
für Scheitholz bis 50 cm Länge
VITOLIGNO 150-S
Bitte aufbewahren!
5790847 DE
12/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitoligno 150-S V15A

Inhaltszusammenfassung für Viessmann Vitoligno 150-S V15A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoligno 150-S Typ V15A, 17 bis 30 kW Hochleistungs-Holzvergaserkessel für Scheitholz bis 50 cm Länge VITOLIGNO 150-S Bitte aufbewahren! 5790847 DE 12/2020...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.

  • Seite 3: Sicherheitshinweise

    Achtung beeinträchtigen und die Gewähr- Die Instandsetzung von Bauteilen leistung einschränken. mit sicherheitstechnischer Funktion Bei Austausch ausschließlich gefährdet den sicheren Betrieb der Viessmann Originalteile oder von Anlage. Viessmann freigegebene Ersatz- Defekte Bauteile müssen durch teile verwenden. Viessmann Originalteile ersetzt werden.
  • Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gefahr Undichte oder verstopfte Abgasan- Gleichzeitiger Betrieb des Heizkes- lagen oder unzureichende Zufuhr sels mit Geräten mit Abluftführung der Verbrennungsluft verursachen ins Freie kann durch Rückstrom lebensbedrohliche Vergiftungen von Abgasen lebensbedrohende durch Kohlenmonoxid im Abgas. Vergiftungen zur Folge haben. Ordnungsgemäße Funktion der Verriegelungsschaltung einbauen Abgasanlage sicherstellen.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Anlagenbeispiele ................... Ersatzteillisten ..................Wartung und Reinigung ................. 2. Montagevorbereitung ........................ 10 3. Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls vorhanden) ... 19 Türen abbauen ..................22 Wärmedämmung anbauen ..............22 Wärmedämm-Matte unten anbauen ...........
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 10. Anschluss- und Verdrah- ........................ 58 tungsschema Protokolle ........................ 60 12. Technische Daten ........................ 61 13. Entsorgung Endgültige Außerbetriebnahme und Entsorgung ........63 14. Bescheinigungen Konformitätserklärung ................64 15. Stichwortverzeichnis ........................ 65...

  • Seite 7: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 8: Bestimmungsgemäße Verwendung

    Trinkwassererwärmung gilt als nicht bestimmungsge- mäß. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. Wartung und Reinigung Achtung Hinweis Bei Wartungs- und Reinigungsarbeiten und bei Die landesspezifischen Vorschriften für das Entsorgen der Bedienung des Aschebehälters besteht...
  • Seite 9 Information Wartung und Reinigung (Fortsetzung) Übersicht Wartungs- und Reinigungsarbeiten im Wiederkehrende Messungen: Heizkessel: Siehe Seite 39 Siehe Seite 38...

  • Seite 10: Montagevorbereitung

    Montagevorbereitung Montagevorbereitung Abstandsmaße (480) (480) (250) (250) Abb. 1 Erforderlicher Abstand zum Reinigen, Anheizen und Nachlegen Nenn-Wärmeleistung 17/23 Maß a Maß b Mindestraumhöhe 1700 2000 Empfohlene Raumhöhe 1900 2100 Maße in Klammern: Heizkessel mit Wärmedämmung Hinweis Bei einem Wandabstand von 250 mm (nach Anbau der Verkleidungsbleche) lassen sich die Türen komplett bis 125°...

  • Seite 11: Einbringung Und Aufstellung

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Einbringung und Aufstellung Transporthinweise auf der Verpackung beachten! Transport: Heizkessel nur stehend und möglichst auf der ■ Achtung Palette zum Aufstellort transportieren. Größere Erschütterungen können den Brenn- ■ Zum Transport über Treppen kann der Heizkessel raum und die Füllraumelemente beschädigen. gesichert werden: Bei Einbringung und Aufstellung den Heizkessel –...
  • Seite 12 Montagevorbereitung Montagevorbereitung (Fortsetzung) Heizkessel von Palette heben Abb. 2 Hinweis 4. Spannbänder lösen und Reinigungswerkzeug ■ Beutel mit Typenschild von linker Transportöse abnehmen. abnehmen und aufbewahren. Gefahr ■ Typenschild wird später auf ein Seitenblech der Kes- selverkleidung geklebt. Unter Spannung stehende Spannbänder können zu Verletzungen führen.

  • Seite 13: Heizkessel Ausrichten

    Montagevorbereitung Montagevorbereitung (Fortsetzung) 5. Heizkessel abheben. Stellfüße aus der Verpackung des Abgasgebläses nehmen und an den Sockel schrauben. ■ Abheben mit Kran Heizkessel an den Ösen einhängen und von Palette heben. Abheben mit Gabelstapler ■ Gabelstapler an der Rückseite oder seitlich am Heizkessel ansetzen.

  • Seite 14: Transportsicherung Entfernen

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Transportsicherung entfernen Abb. 4 1. Türen öffnen. 3. Bei Heizkessel mit Nenn-Wärmeleistung 30 kW: Primärluftabdeckung vorn auf der Innenseite 2. Transportsicherungen und verpackte Bauteile aus des Füllraums einhängen. Füllraum und Ascheraum entfernen. Auf richtigen Sitz der Bauteile im Füllraum (Brennraum) achten.

  • Seite 15: Türanschlag Ändern (Falls Erforderlich)

    Montagevorbereitung Montagevorbereitung (Fortsetzung) Türanschlag ändern (falls erforderlich) Gefahr Schwere Füllraumtür kann Verletzungen verur- sachen. Füllraumtür nur mit 2 Personen aushängen. Abb. 5 1. Türen aushängen. 6. Rändelschraube von Fülltür abschrauben und auf anderer Seite wieder anschrauben. 2. Muttern an Scharnieren und Schließblechen 7.
  • Seite 16 Montagevorbereitung Montagevorbereitung (Fortsetzung) Einstellung der Türen prüfen Hinweis Um die Dichtheit der Türen und die Leichtgängigkeit der Türgriffe sicherzustellen, muss vor Beginn der Montagearbeiten die Einstellung der Türen geprüft werden. 1. Füllraumtür und Aschetür mit einem Papierstreifen (ca. 20 mm breit) prüfen. Der eingeklemmte Papierstreifen darf sich bei kei- ner der zugänglichen Dichtflächen herausziehen lassen.
  • Seite 17 Montagevorbereitung Montagevorbereitung (Fortsetzung) Verkleidungsbleche der Türen ausrichten Hinweis Heizkessel muss waagrecht ausgerichtet sein (siehe Seite 13). 01. Füllraumtür und Aschetür öffnen. Hinweis Die folgenden Arbeiten zuerst komplett an der Aschetür durchführen, danach an der Füllraumtür. 02. Seiteneinstellmuttern oben und unten lösen, sodass diese mit dem Gewindestift bündig abschließen.
  • Seite 18 Montagevorbereitung Montagevorbereitung (Fortsetzung) 10. Tiefeneinstellschrauben erst oben, dann unten anziehen. Hinweis Es ist hilfreich, die Tiefeneinstellschrauben zuerst leicht anzuziehen und die Feinjustierung mit leichten Schlägen oder durch leichtes Drücken und Ziehen des Blechs vorzunehmen. 11. Tür schließen.

  • Seite 19: Montageablauf

    Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls vorhanden) Revisionsdeckel öffnen 01. 2 Muttern M 10 abschrauben und Revisionsdeckel abnehmen. 02. 2 Muttern M 10 abschrauben. Muttern, Schrauben und Unterlegscheiben entfernen. 2. 2x Abb. 8...
  • Seite 20 Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls… (Fortsetzung) 03. Aufhängehaken mit Wirbulatoren herausziehen und ablegen. 04. 2 Schienen mit Bolzen 8 x 20 mm, Scheiben und Federstecker an beiden Seiten am Nockenrohr anbringen. 05. Unteren Teil der Schienen an beiden Seiten am Aufhängehaken der Wirbulatoren einhängen und mit Federstecker sichern.
  • Seite 21 Montageablauf Manuelle Wärmetauscherreinigung einbauen (falls… (Fortsetzung) 06. Aufhängehaken mit Wirbulatoren und Nockenrohr im Abgassammelkasten vor den Buchsen positio- nieren. 07. Welle links und Welle mit Anschlag rechts von außen in das Nockenrohr stecken. Hinweis Auf korrekte Position der Wellen achten. 08.

  • Seite 22: Türen Abbauen

    Montageablauf Türen abbauen Gefahr Schwere Füllraumtür kann Verletzungen verur- sachen. Füllraumtür nur mit 2 Personen aushängen. Abb. 12 Wärmedämmung anbauen Wärmedämm-Matte unten anbauen Abb. 13 1. Wärmedämm-Matte mit der schwarzen Seite nach 2. 3 Haltestäbe unter der Wärmedämm-Matte durch- unten unter den Heizkessel schieben. schieben.

  • Seite 23: Wärmedämm-Mantel Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) 3. Haltestäbe an beiden Seiten einhaken und so ver- teilen das die Wärmedämm-Matte nicht auf dem Boden aufliegt. Wärmedämm-Mantel anbauen 1. Wärmedämm-Mantel mit schwarzer Seite nach oben über den Heizkessel legen. Hinweis Darauf achten, dass die Ausschnitte im Wärme- dämm-Mantel an der richtigen Stelle sitzen.

  • Seite 24: Seitenbleche Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Seitenbleche anbauen Abb. 15 1. 8 Schrauben M 6 x 10 mit Abstand in die Laschen 5. Zugentlastung mit 2 Blechschrauben ST 3,9 an der der Seitenbleche schrauben. Leitungsführung anschrauben. 2. Seitenbleche am Heizkessel einhängen und die 6.

  • Seite 25: Griff Für Manuelle Wärmetauscherreinigung Anbauen (Falls Vorhanden)

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Griff für Manuelle Wärmetauscherreinigung anbauen (falls vorhanden) 1. Hinweis Der Griff für die manuelle Wärmetauscherreinigung kann links oder rechts montiert werden. Auf der Seite, an der sich der Griff befinden soll, den perforierten Bereich aus dem Seitenblech tren- nen.

  • Seite 26: Fühler Und Sensoren Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Fühler und Sensoren anbauen Abb. 18 Vorlauftemperatursensor Fühler für thermische Ablaufsicherung (nicht im Fühler für Sicherheitstemperaturbegrenzer Lieferumfang) 1. 2 Laschen am Regelungsgehäuse öffnen, Stecker 4. Vorlauftemperatursensor und Fühler für Sicher- lösen und Rückteil der Regelung abnehmen. Vor- heitstemperaturbegrenzer bis zum Anschlag in die derteil der Regelung auf den Kessel legen.

  • Seite 27: Elektrische Leitungen Aller Komponenten Zur Regelung Verlegen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) 7. Abgastemperatursensor in die Tauchhülse des 9. Leitung an Schrittmotor anschließen. Abgasgebläses stecken und mit Schraube sichern. 8. Vordere Mutter vom Türkontaktschalter abschrau- ben. Türkontaktschalter durch die untere Bohrung vom Arretierungshalter stecken und die Mutter wie- der aufschrauben.

  • Seite 28: Vorderblech Anbauen

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Vorderblech anbauen Abb. 20 1. Wärmedämm-Matte mit schwarzer Seite nach vorn 3. Schutzblech für Bedienteil mit 2 Blechschrauben in das Vorderblech einlegen. anschrauben. 2. Vorderblech in die Seitenbleche einhängen. Hinweis Wir empfehlen, das Vorderblech zunächst schräg anzusetzen und über die Türrahmen zu führen.

  • Seite 29: Füllraumauskleidung Einbauen (Falls Vorhanden)

    Montageablauf Wärmedämmung anbauen (Fortsetzung) Füllraumauskleidung einbauen (falls vorhanden) Alle Bleche der Füllraumauskleidung mit der oberen Öffnung an die Haken im Füllraum hängen (rechts und links). 1. 6x Abb. 21 Türen anbauen 1. Aschetür in Scharniere einhängen und schließen. Gefahr Schwere Füllraumtür kann Verletzungen ver- ursachen.

  • Seite 30: Elektrisch Anschließen

    Montageablauf Elektrisch anschließen Beim Anschluss externer Schaltkontakte und Kompo- Achtung nenten an die Sicherheitskleinspannung der Regelung Durch elektrostatische Entladung können elekt- sind die Anforderungen der Schutzklasse II einzuhal- ronische Baugruppen beschädigt werden. ten. Das bedeutet 8,0 mm Luft- und Kriechstrecken Vor den Arbeiten geerdete Objekte, z.

  • Seite 31: Trennschalter

    Montageablauf Netzanschluss (Fortsetzung) Trennschalter In der Netzanschlussleitung ist eine Trennvorrichtung vorzusehen, die alle aktiven Leiter allpolig vom Netz trennt, und der Überspannungskategorie III (3 mm) für volle Trennung entspricht. Diese Trennvorrichtung muss gemäß den Errichtungsbestimmungen in der festverlegten elektrischen Installation eingebaut wer- den.

  • Seite 32: Regelung Und Oberblech Anbauen

    Montageablauf Regelung und Oberblech anbauen 1. Rückteil der Regelung auf das Vorderteil schieben, bis die Laschen einrasten. Achtung Beschädigte elektrische Leitungen führen zu Funktionsstörungen. Elektrische Leitungen durch die Öffnungen im Rückteil der Regelung führen. 2. Regelung im Vorderblech einrasten. 3. Hinweis Wir empfehlen, den Aktorentest vor dem Anbau des Oberblechs durchzuführen.
  • Seite 33 Montageablauf Abgasseitig anschließen (Fortsetzung) 1. Abgasrohr zum Schornstein steigend (möglichst 45°) verlegen. Hinweis Abgasrohrstutzen ca. 1 cm in den Schornstein ragen lassen. Dies verhindert, dass Kondenswas- ser oder Regenwasser aus dem Schornstein in das Abgasrohr laufen kann. 2. Gesamtes Abgasrohr gasdicht ausführen. 3.

  • Seite 34: Wasserseitig Anschließen

    Montageablauf Wasserseitig anschließen Schutzkappen von den Anschlüssen auf der Rückseite des Heizkessels entfernen. Hinweis ■ Es dürfen nur geregelte Heizkreise mit Mischer ver- wendet werden. Eine Rücklauftemperaturanhebung (Mindestrücklauf- ■ temperatur 65 °C) muss eingebaut werden. Montageanleitung Kleinverteiler H K L M Sicherheitsleitungen installieren.

  • Seite 35: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Heizungsanlage füllen....................... 36 • • • 2. Alle heizwasserseitigen Anschlüsse auf Dichtheit prüfen • 3. Netzspannung einschalten....................37 •...

  • Seite 36: Heizungsanlage Füllen

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen Füllwasser Dieser Wärmeerzeuger stellt Anforderungen an das Achtung Füll- und Heizwasser gemäß: Ungeeignetes Füllwasser fördert Ablagerungen ■ Informationsblatt Nr. 8 des BDH und ZVSHK „Ver- und Korrosionsbildung und kann zu Schäden meidung von Betriebsstörungen und Schäden durch am Gerät führen.

  • Seite 37: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Netzspannung einschalten Nach Einschalten der Netzspannung erscheint nach kurzer Zeit im Display die Kesselwassertemperatur. Ausgänge und Aktoren prüfen Aktorentest durchführen Vor dem 1. Anheizen alle Aktoren und Sensoren auf „Kaltes“ Anheizen Funktion prüfen. Mit einem „kalten“ Anheizen die folgenden Bauteile auf Endschalter Füllraumtür prüfen Funktion prüfen.

  • Seite 38: Anheizen

    Erstinbetriebnahme, Inspektion, Wartung Anheizen Bedienungsanleitung Anlage außer Betrieb nehmen Gefahr 1. Brennstoff ausbrennen lassen. Das Berühren spannungsführender oder heißer Bauteile kann zu gefährlichen Verletzungen füh- 2. Heizkessel nach dem Abkühlen vom Strom tren- ren. nen. Vor Beginn der Reinigungsarbeiten Netzspan- nung an Sicherung oder Hauptschalter aus- schalten.

  • Seite 39: Füllraum Reinigen (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion, Wartung Anlage außer Betrieb nehmen (Fortsetzung) Für wiederkehrende Messungen beachten: Abgaswege u. Kamin müssen 3 bis 5 Tage vor Mes- ■ sung gereinigt werden. Kessel sollte dann zwischen Reinigung und Messung mindestens 24 h laufen (5 bis 6 Abbrände) ■...
  • Seite 40 Erstinbetriebnahme, Inspektion, Wartung Füllraum reinigen (falls erforderlich) (Fortsetzung) 1. Trockene und abblätternde Ablagerungen (Asche, 3. Düsenschlitz reinigen z. B. mit einer Draht- Kohle und Teer) mit einem Schaber oder Spachtel bürste. von den Wänden und aus den vorderen und hinteren Ecken entfernen. 4.

  • Seite 41: Nachschaltheizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Nachschaltheizflächen reinigen 1. 2 Blechschrauben und Spannfedern lösen und Oberblech abnehmen. 2. Wärmedämm-Matte im Bereich des Revisions- deckels hochklappen. 3. 2 Muttern lösen und Revisionsdeckels abneh- men. 4. Falls manuelle Wärmetauscherreinigung vor- handen ist: 2 Spannfedern herausziehen und manuelle Wär- metauscherreinigung vom Aufhängehaken der Wirbulatoren...

  • Seite 42: Ascheraum Und Brennraum Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Ascheraum und Brennraum reinigen 1. Füllraumtür und die Aschetür öffnen. 2. Asche aus Ascheraum und Brennraum entfernen. Falls keine Intensivreinigung durchgeführt wird, kann eine Restschicht Asche im Ascheraum ver- bleiben. Diese Restschicht wirkt wärmedämmend. 3. Falls erforderlich, Brennraum und den Ascheraum reinigen.

  • Seite 43: Abgasgebläse Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Türen auf Dichtheit prüfen (Fortsetzung) Türen neu einstellen Folgende Reihenfolge beachten: ■ Muttern lösen. ■ Scharniere bzw. Arretierungsgriffe verschieben. ■ Muttern wieder anziehen. Abb. 32 Abgasgebläse reinigen Gefahr Hinweis Verbrennungsgefahr an heißen Bauteilen. Die Reinigung des Abgasgebläses ist in folgenden Fäl- Reinigungsarbeiten nur an abgekühltem Heiz- len erforderlich: kessel durchführen.

  • Seite 44: Muttern Am Abgasgebläse Motor

    Erstinbetriebnahme, Inspektion, Wartung Abgasgebläse reinigen (Fortsetzung) 1. Leitungen abklemmen. 2. 6 Muttern am Abgasgebläse herausdrehen. Motor mit Gebläserad herausziehen. 3. Gebläserad, Gebläsegehäuse mit einem Spachtel und einem Staubsauger reinigen. 4. Abgasgebläse in umgekehrter Reihenfolge wieder zusammenbauen. Achtung Falls elektrische Leitungen an heißen Bau- teilen anliegen, werden sie beschädigt.

  • Seite 45: Muttern Abschrauben Und Luftkasten

    Erstinbetriebnahme, Inspektion, Wartung Luftklappe und Sekundärluftzuführung reinigen (Fortsetzung) Abb. 34 1. Füllraumtür und Aschetür öffnen. 5. Luftklappe mit Drahtbürste oder ölfreier Druck- luft reinigen. 2. Blechschrauben lösen und Blech abnehmen. 6. Sekundärluftzuführung reinigen. 3. 4 Muttern abschrauben und Blech mit Schrittmotor abziehen.

  • Seite 46: Luftkästen Und Primärluftzuführung Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Luftkästen und Primärluftzuführung reinigen Abb. 35 01. Füllraumtür 07. Je 4 Schrauben lösen und die Seitenbleche und Aschetür abnehmen. abnehmen. 02. 2 Blechschrauben lösen und Oberblech abbauen. 08. Wärmedämm-Mantel hochklappen. 03. Regelung aus Vorderblech ausrasten und 09. Je 4 Muttern lösen und Luftkästen abbauen.

  • Seite 47: Tauchhülse Für Abgastemperatursensor Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Tauchhülse für Abgastemperatursensor reinigen Tauchhülse ausbauen und reinigen. Hinweis Bei Austausch des Abgastemperatursensors die Tauchhälse nicht ausbauen, sondern nur die Leitungs- verschraubung lösen. Abb. 36 Lambdasonde reinigen Gefahr Verbrennungsgefahr an heißen Bauteilen. Heizkessel ausschalten und abkühlen las- sen.

  • Seite 48: Sicherheitsventile Auf Funktion Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Druck der Anlage prüfen (Fortsetzung) 3. Wasser nachfüllen, bis bei abgekühlter Anlage der Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,1 bis 0,2 bar (10 bis 20 kPa) höher ist als der Vor- druck des Ausdehnungsgefäßes. Zul.

  • Seite 49: Emissionsmessung

    Erstinbetriebnahme, Inspektion, Wartung Emissionsmessung Nach der Inbetriebnahme muss die Feuerstätte durch Heizkessel vorheizen (min. 60 min vor der Messung) ■ den Bezirksschornsteinfeger abgenommen werden. und die Grundglut bilden. Dazu den Füllraum bis zur Mit einer Emissionsmessung muss nachgewiesen wer- Hälfte füllen. Holzscheite längs dicht nebeneinander den, dass der Heizkessel den aktuell gültigen Emissi- legen.

  • Seite 50: Regelungseinstellungen

    Regelungseinstellungen Einstellungen vornehmen Folgende Tasten drücken: 5. SET zur Bestätigung. Ihre Änderung wird über- nommen. 1. SET für 5 Sekunden drücken. Das Symbol erscheint. 6. SET für 5 Sekunden drücken, um die Menüebene zu verlassen. Das Symbol erlischt. um die Menüebene auszuwählen. Hinweis 3.

  • Seite 51: Serviceabfragen

    Serviceabfragen Betriebszustände und Sensoren abfragen Je nach angeschlossenen Komponenten und vorge- Folgende Tasten drücken: nommenen Einstellungen können Temperaturen und Betriebszustände abgefragt werden. um durch die Informationen zu blättern. ■ Die Menüebene zeigt an, welche Informa- tion gerade angezeigt wird. In der Hauptanzeige wird die Information ■...

  • Seite 52: Störungsbehebung

    Störungsbehebung Störungsanzeige Störungen werden im Display durch die Anzeige von Falls mehrere Fehler vorliegen, wird immer nur der Störungsmeldungen signalisiert. Die Störungsmeldung neuste Fehler abgezeigt. Die Anzeige erlischt, sobald wird abwechselnd mit der Grundanzeige angezeigt. der Fehler behoben ist. Übersicht Störungsmeldungen Störungsmel- Verhalten der Anlage Störungsursache...
  • Seite 53 Störungsbehebung Störungsanzeige (Fortsetzung) Störungsmel- Verhalten der Anlage Störungsursache Maßnahme dung im Dis- play Heizkessel ist aus Kein Ausreichender Anstieg Anheizen des Heizkessels wieder- der Abgastemperatur er- holen. kannt. Die Abgastemperatur muss nach 15 min höher als Bedienungsanleitung die eingestellte Kesselwas- sertemperatur sein.

  • Seite 54: Instandhaltung

    Instandhaltung Sicherung Einbaulage siehe Seite 59. ■ T 4 A ■ 230 V 50/60 Hz ■ Zuleitung KSK Sicherheitstemperaturbegrenzer (STB) Der Sicherheitstemperaturbegrenzer ist Bestandteil des Heizkessels. Der STB befindet sich in der Rege- lung des Heizkessels. Hinweis Falls der STB ausgelöst hat, muss er von Hand entrie- gelt werden.

  • Seite 55: Sensoren Prüfen

    Instandhaltung Sensoren (Fortsetzung) Sensoren prüfen Abgastemperatursensor 2,25 1,75 1,25 0,75 Temperatur in °C Abb. 40 Dargestellter Datenpunkt: Widerstand von 1,1 k Ω bei einer Temperatur von 25 °C Weitere Sensoren Pt1000 1,20 1,15 1,10 1,05 1,00 0,95 0,90 0,85 Temperatur in °C Abb.

  • Seite 56: Lambdasonde

    Instandhaltung Lambdasonde Zur Erfassung des Restsauerstoffgehalts im Abgas. Lambdasonde prüfen Gefahr Verbrennungsgefahr an heißen Bauteilen. Heizkessel ausschalten und abkühlen las- sen. Lambdasonde ausbauen. 2. Lambdasonde auf Verschmutzung und Beschädi- gungen prüfen. 3. Anschlussleitung auf Beschädigungen prüfen. Hinweise ■ Die Sonde darf nicht lackiert, gewachst, o. ä. behandelt werden.

  • Seite 57: Funktionsbeschreibung

    Funktionsbeschreibung Anzeige- und Bedienelemente Die Bedieneinheit Pfeiftasten zum Blättern im Menü oder Einstellen von Werten Bedienungsanleitung Abb. 44 Display Taste SET ■ Start oder Stopp des Heizkessels ■ Menü aufrufen. ■ Zum Bestätigen der Auswahl oder zum Spei- chern der vorgenommenen Einstellung...

  • Seite 58: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Position der Leiterplatte Abb. 45 Leiterplatte im Anschlussraum der Regelung...
  • Seite 59 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) 250VAC/5A Abb. 46 Leiterplatte Abgasgebläse a-Ö Sicherung A Drehzahlrückführung Abgasgebläse a-Ö Vorlauftemperatursensor Sicherheitstemperaturbegrenzer aBÖ Puffertemperatursensoren (falls vorhanden) Lambdasonde 1 Sensor oben Luftklappe Schrittmotor 2 Sensor Mitte Nicht belegt 3 Sensor unten Freigabe zusätzlicher Wärmeerzeuger (poten- Abgastemperatursensor zialfrei) Kesselkreispumpe...

  • Seite 60: Protokolle

    Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:...

  • Seite 61: Technische Daten

    Technische Daten (Fortsetzung) Nenn-Wärmeleistung Min. Wärmeleistung (Q 14,1 Vorlauftemperatur Zulässig (Abschalttemperatur des Sicher- ° ■ heitstemperaturbegrenzers) Maximal (einstellbare Temperatur an der ° ■ Regelung) Minimal ° ■ Mindestrücklauftemperatur ° Zul. Betriebsdruck Heizkessel Sicherheitswärmetauscher 3 - 6 3 - 6 3 - 6 0,3 - 0,6 0,3 - 0,6 0,3 - 0,6...
  • Seite 62 Technische Daten (Fortsetzung) Nenn-Wärmeleistung Gesamtgewicht Kesselkörper mit Verkleidungsblechen Einbringgewicht Kesselkörper ohne Verklei- dungsbleche und Türen Inhalt Kesselwasser Brennstoff-Füllraum Anschlüsse Heizkessel Kesselvorlauf und -rücklauf ½ ½ ½ Entleerung ¾ ¾ ¾ Anschlüsse Sicherheitswärmetauscher Kaltwasser, Warmwasser ½ ½ ½ Heizwasserseitiger Durchflusswiderstand T = 20 K ■...

  • Seite 63: Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei...

  • Seite 64: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitoligno 150-S, Typ V15A einschließlich der Ecotronic 100 Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2006/42/EG Maschinenrichtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU...

  • Seite 65: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Netzanschlussleitung..........31 Abgasgebläse............43 Netzspannung einschalten.........37 Abgasseitiger Anschluss..........32 Abgastemperatur............50 Aktorentest..............37 Primärluftelemente............. 40 Anschluss- und Verdrahtungsschema......58 Primärluftöffnungen............ 40 Anzeigeelemente............57 Probebetrieb...............48 Ascheraum..............42 Aufstellraum............... 10 Aufstellung Reinigungsarbeiten, Übersicht........38 – Abstandsmaße............10 Relaistest..............37 – Einbringung............. 11 Restsauerstoffgehalt..........
