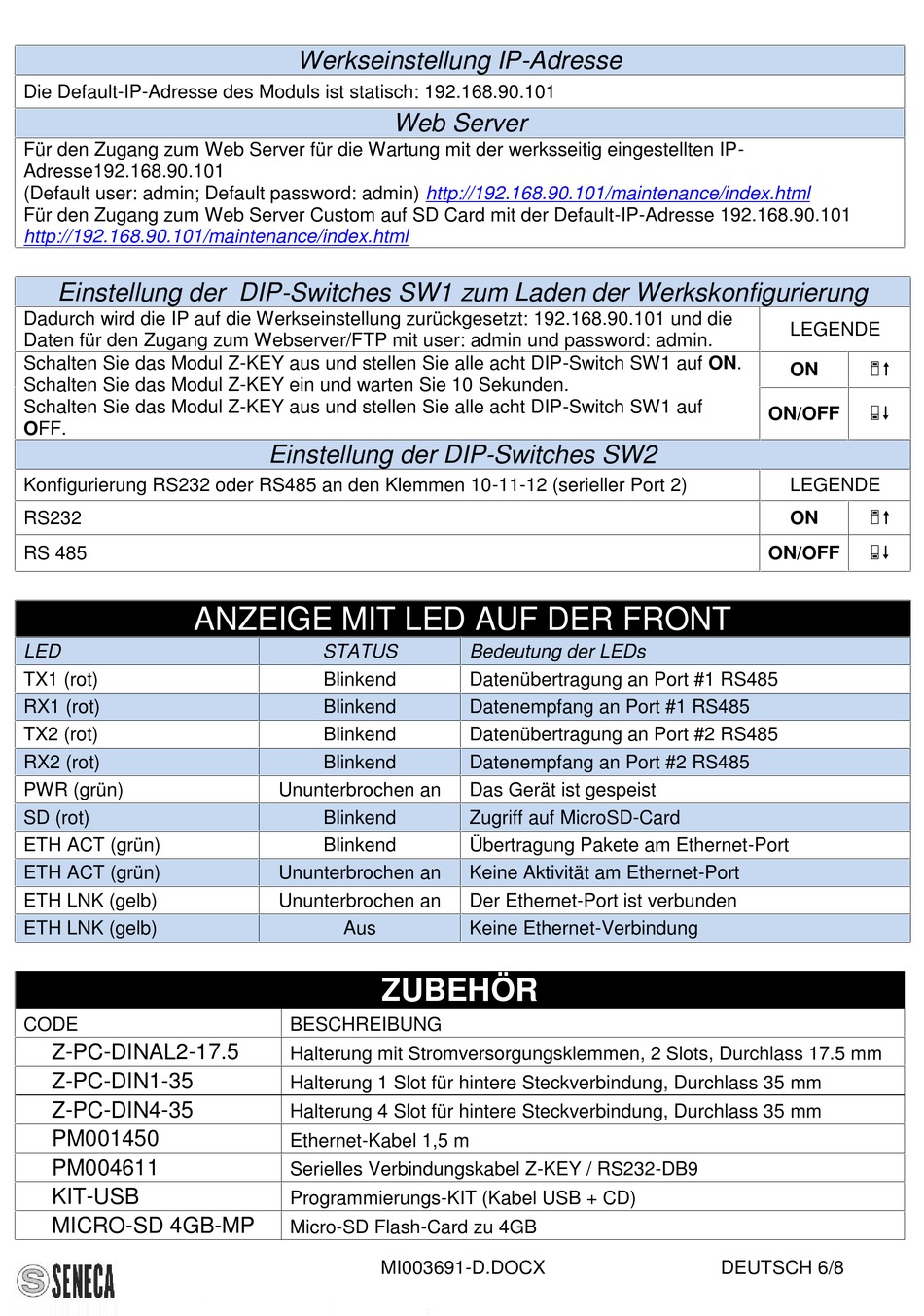

Anzeige Mit Led Auf Der Front; Zubehör - Seneca Z-Key Installationshandbuch

Die Default-IP-Adresse des Moduls ist statisch: 192.168.90.101
Für den Zugang zum Web Server für die Wartung mit der werksseitig eingestellten IP-
Adresse192.168.90.101
(Default user: admin; Default password: admin)
Für den Zugang zum Web Server Custom auf SD Card mit der Default-IP-Adresse 192.168.90.101
http://192.168.90.101/maintenance/index.html
Einstellung der DIP-Switches SW1 zum Laden der Werkskonfigurierung
Dadurch wird die IP auf die Werkseinstellung zurückgesetzt: 192.168.90.101 und die
Daten für den Zugang zum Webserver/FTP mit user: admin und password: admin.
Schalten Sie das Modul Z-KEY aus und stellen Sie alle acht DIP-Switch SW1 auf ON.
Schalten Sie das Modul Z-KEY ein und warten Sie 10 Sekunden.
Schalten Sie das Modul Z-KEY aus und stellen Sie alle acht DIP-Switch SW1 auf
OFF.
Konfigurierung RS232 oder RS485 an den Klemmen 10-11-12 (serieller Port 2)
RS232
RS 485

ANZEIGE MIT LED AUF DER FRONT

LED
TX1 (rot)
RX1 (rot)
TX2 (rot)
RX2 (rot)
PWR (grün)
SD (rot)
ETH ACT (grün)
ETH ACT (grün)
ETH LNK (gelb)
ETH LNK (gelb)
CODE
Z-PC-DINAL2-17.5
Z-PC-DIN1-35
Z-PC-DIN4-35
PM001450
PM004611
KIT-USB
MICRO-SD 4GB-MP
Werkseinstellung IP-Adresse
Web Server
http://192.168.90.101/maintenance/index.html
Einstellung der DIP-Switches SW2
STATUS
Blinkend
Blinkend
Blinkend
Blinkend
Ununterbrochen an
Blinkend
Blinkend
Ununterbrochen an
Ununterbrochen an
Aus
ZUBEHÖR
BESCHREIBUNG
Halterung mit Stromversorgungsklemmen, 2 Slots, Durchlass 17.5 mm
Halterung 1 Slot für hintere Steckverbindung, Durchlass 35 mm
Halterung 4 Slot für hintere Steckverbindung, Durchlass 35 mm
Ethernet-Kabel 1,5 m
Serielles Verbindungskabel Z-KEY / RS232-DB9
Programmierungs-KIT (Kabel USB + CD)
Micro-SD Flash-Card zu 4GB
MI003691-D.DOCX
Bedeutung der LEDs
Datenübertragung an Port #1 RS485
Datenempfang an Port #1 RS485
Datenübertragung an Port #2 RS485
Datenempfang an Port #2 RS485
Das Gerät ist gespeist
Zugriff auf MicroSD-Card
Übertragung Pakete am Ethernet-Port
Keine Aktivität am Ethernet-Port
Der Ethernet-Port ist verbunden
Keine Ethernet-Verbindung
LEGENDE

ON

ON/OFF
LEGENDE

ON

ON/OFF
DEUTSCH 6/8
