Technische Spezifikationen; Anschlüsse - Seneca Z-Key Installationshandbuch

Isolierung
1.500 V
RS232 oder RS485 umschaltbar
Abnehmbare Klemme (10 - 11 - 12).
hinter Steckverbindung RS485 IDC10
Steckverbindung Ethernet RJ45 auf der Front
USB
Spannung
Aufnahme
Temperatur
Feuchtigkeit
Höhe
Lagerungstemperatur
Schutzgrad
abnehmbare Dreiwegeschraubklemmen, Durchlass 5 mm
Hintere Steckverbindung IDC10 für Schiene nach IEC EN 60715
Frontale Steckverbindung RJ45
Seitliche Steckverbindung Micro USB
Slot für Micro SD Card
Abmessungen/Gewicht
Gehäuse

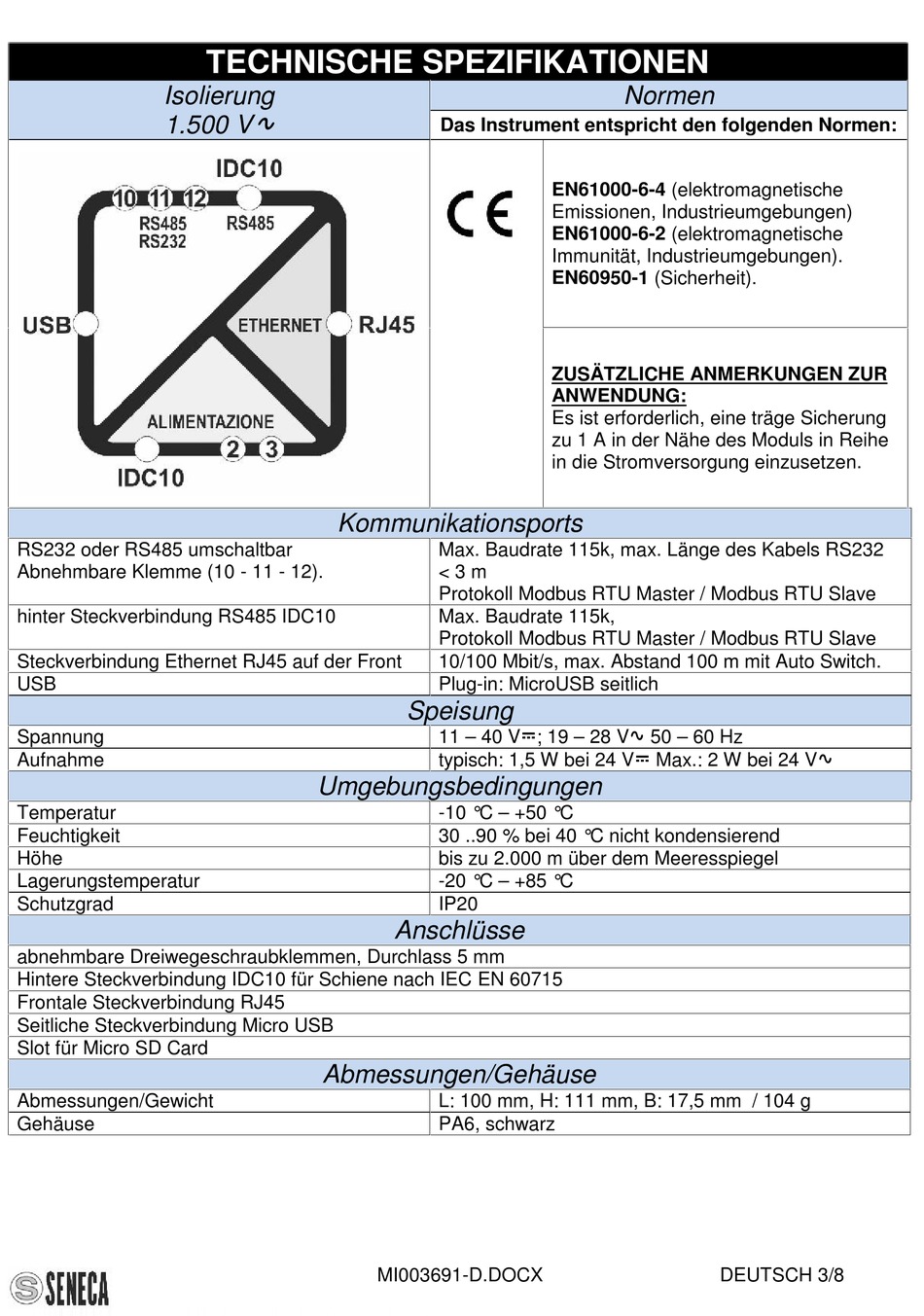

TECHNISCHE SPEZIFIKATIONEN


Kommunikationsports
Umgebungsbedingungen
Abmessungen/Gehäuse
MI003691-D.DOCX
Das Instrument entspricht den folgenden Normen:
EN61000-6-4 (elektromagnetische
Emissionen, Industrieumgebungen)
EN61000-6-2 (elektromagnetische
Immunität, Industrieumgebungen).
EN60950-1 (Sicherheit).
ZUSÄTZLICHE ANMERKUNGEN ZUR
ANWENDUNG:
Es ist erforderlich, eine träge Sicherung
zu 1 A in der Nähe des Moduls in Reihe
in die Stromversorgung einzusetzen.
Max. Baudrate 115k, max. Länge des Kabels RS232
< 3 m
Protokoll Modbus RTU Master / Modbus RTU Slave
Max. Baudrate 115k,
Protokoll Modbus RTU Master / Modbus RTU Slave
10/100 Mbit/s, max. Abstand 100 m mit Auto Switch.
Plug-in: MicroUSB seitlich
Speisung
11 – 40 V; 19 – 28 V 50 – 60 Hz
typisch: 1,5 W bei 24 V Max.: 2 W bei 24 V
-10 °C – +50 °C
30 ..90 % bei 40 °C nicht kondensierend
bis zu 2.000 m über dem Meeresspiegel
-20 °C – +85 °C
IP20
Anschlüsse
L: 100 mm, H: 111 mm, B: 17,5 mm / 104 g
PA6, schwarz
Normen
DEUTSCH 3/8
