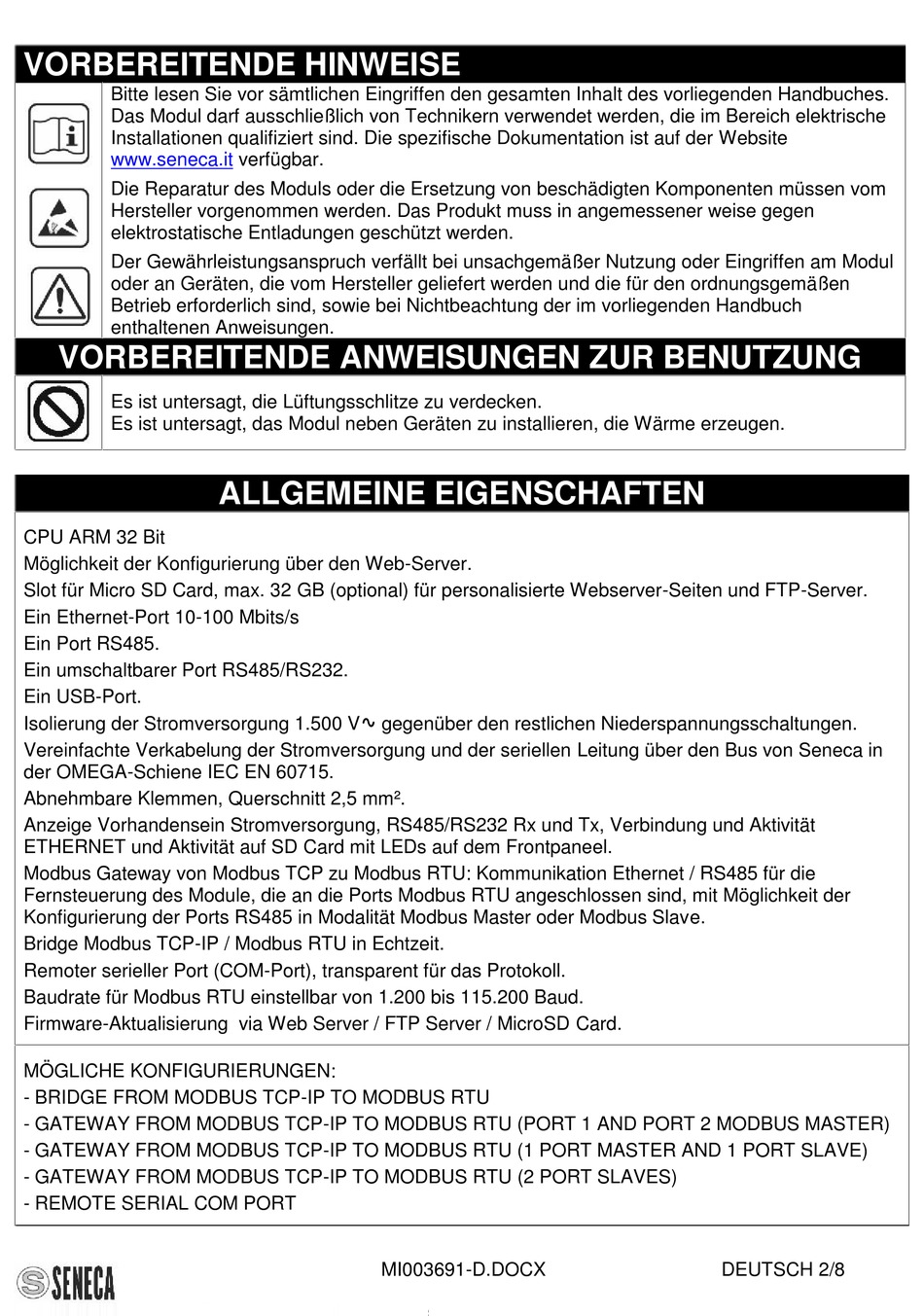

VORBEREITENDE HINWEISE
Bitte lesen Sie vor sämtlichen Eingriffen den gesamten Inhalt des vorliegenden Handbuches.
Das Modul darf ausschließlich von Technikern verwendet werden, die im Bereich elektrische
Installationen qualifiziert sind. Die spezifische Dokumentation ist auf der Website
www.seneca.it
Die Reparatur des Moduls oder die Ersetzung von beschädigten Komponenten müssen vom
Hersteller vorgenommen werden. Das Produkt muss in angemessener weise gegen
elektrostatische Entladungen geschützt werden.
Der Gewährleistungsanspruch verfällt bei unsachgemäßer Nutzung oder Eingriffen am Modul
oder an Geräten, die vom Hersteller geliefert werden und die für den ordnungsgemäßen
Betrieb erforderlich sind, sowie bei Nichtbeachtung der im vorliegenden Handbuch
enthaltenen Anweisungen.
VORBEREITENDE ANWEISUNGEN ZUR BENUTZUNG
Es ist untersagt, die Lüftungsschlitze zu verdecken.
Es ist untersagt, das Modul neben Geräten zu installieren, die Wärme erzeugen.
CPU ARM 32 Bit
Möglichkeit der Konfigurierung über den Web-Server.
Slot für Micro SD Card, max. 32 GB (optional) für personalisierte Webserver-Seiten und FTP-Server.
Ein Ethernet-Port 10-100 Mbits/s
Ein Port RS485.
Ein umschaltbarer Port RS485/RS232.
Ein USB-Port.
Isolierung der Stromversorgung 1.500 V gegenüber den restlichen Niederspannungsschaltungen.
Vereinfachte Verkabelung der Stromversorgung und der seriellen Leitung über den Bus von Seneca in
der OMEGA-Schiene IEC EN 60715.
Abnehmbare Klemmen, Querschnitt 2,5 mm².
Anzeige Vorhandensein Stromversorgung, RS485/RS232 Rx und Tx, Verbindung und Aktivität
ETHERNET und Aktivität auf SD Card mit LEDs auf dem Frontpaneel.
Modbus Gateway von Modbus TCP zu Modbus RTU: Kommunikation Ethernet / RS485 für die
Fernsteuerung des Module, die an die Ports Modbus RTU angeschlossen sind, mit Möglichkeit der
Konfigurierung der Ports RS485 in Modalität Modbus Master oder Modbus Slave.
Bridge Modbus TCP-IP / Modbus RTU in Echtzeit.
Remoter serieller Port (COM-Port), transparent für das Protokoll.
Baudrate für Modbus RTU einstellbar von 1.200 bis 115.200 Baud.
Firmware-Aktualisierung via Web Server / FTP Server / MicroSD Card.
MÖGLICHE KONFIGURIERUNGEN:
- BRIDGE FROM MODBUS TCP-IP TO MODBUS RTU
- GATEWAY FROM MODBUS TCP-IP TO MODBUS RTU (PORT 1 AND PORT 2 MODBUS MASTER)
- GATEWAY FROM MODBUS TCP-IP TO MODBUS RTU (1 PORT MASTER AND 1 PORT SLAVE)
- GATEWAY FROM MODBUS TCP-IP TO MODBUS RTU (2 PORT SLAVES)
- REMOTE SERIAL COM PORT
verfügbar.
ALLGEMEINE EIGENSCHAFTEN
MI003691-D.DOCX
DEUTSCH 2/8
