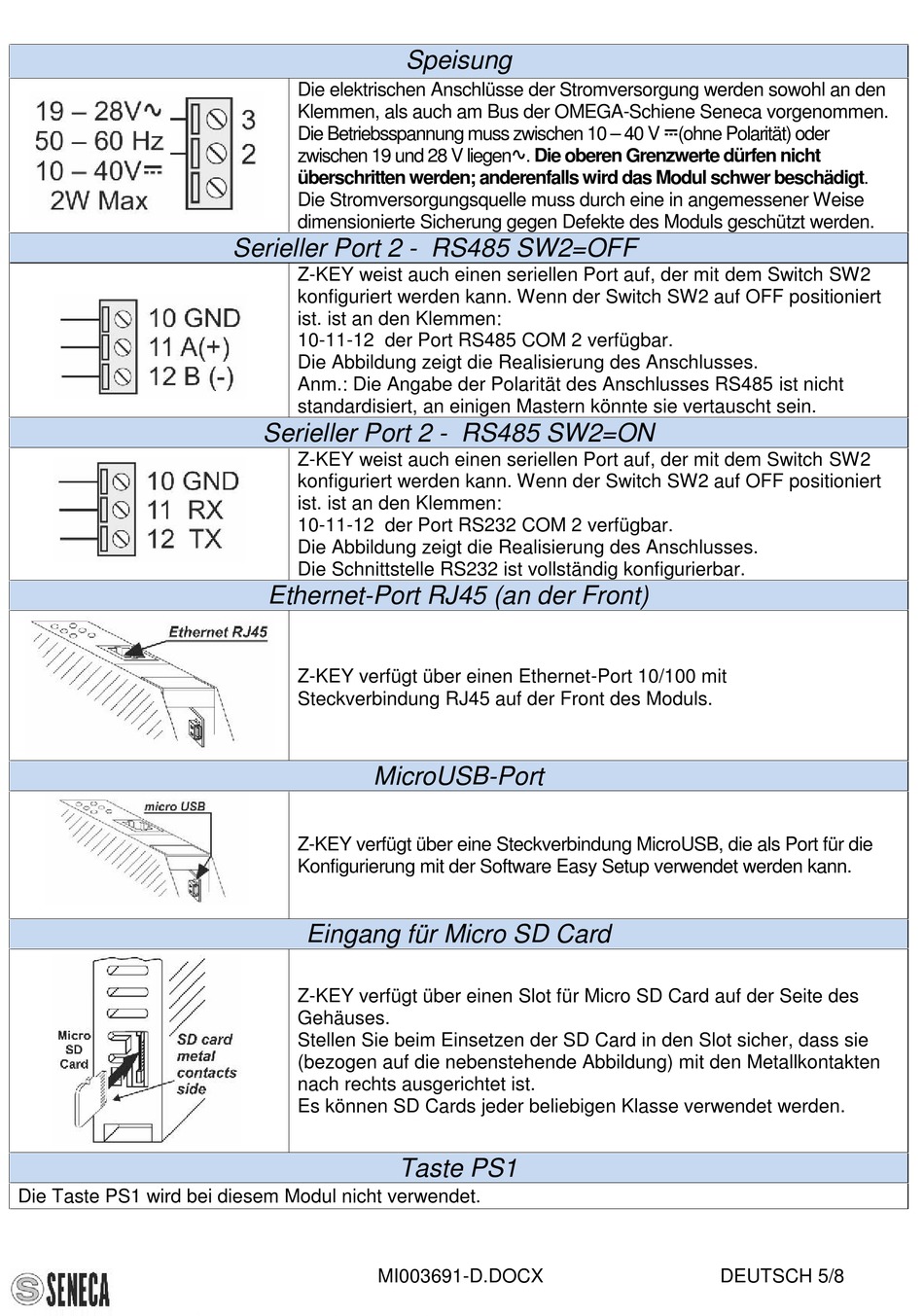

Seneca Z-Key Installationshandbuch Seite 5

Speisung
Die elektrischen Anschlüsse der Stromversorgung werden sowohl an den
Klemmen, als auch am Bus der OMEGA-Schiene Seneca vorgenommen.
Die Betriebsspannung muss zwischen 10 – 40 V (ohne Polarität) oder
zwischen 19 und 28 V liegen. Die oberen Grenzwerte dürfen nicht
überschritten werden; anderenfalls wird das Modul schwer beschädigt.
Die Stromversorgungsquelle muss durch eine in angemessener Weise
dimensionierte Sicherung gegen Defekte des Moduls geschützt werden.
Serieller Port 2 - RS485 SW2=OFF
Z-KEY weist auch einen seriellen Port auf, der mit dem Switch SW2
konfiguriert werden kann. Wenn der Switch SW2 auf OFF positioniert
ist. ist an den Klemmen:
10-11-12 der Port RS485 COM 2 verfügbar.
Die Abbildung zeigt die Realisierung des Anschlusses.
Anm.: Die Angabe der Polarität des Anschlusses RS485 ist nicht
standardisiert, an einigen Mastern könnte sie vertauscht sein.
Serieller Port 2 - RS485 SW2=ON
Z-KEY weist auch einen seriellen Port auf, der mit dem Switch SW2
konfiguriert werden kann. Wenn der Switch SW2 auf OFF positioniert
ist. ist an den Klemmen:
10-11-12 der Port RS232 COM 2 verfügbar.
Die Abbildung zeigt die Realisierung des Anschlusses.
Die Schnittstelle RS232 ist vollständig konfigurierbar.
Ethernet-Port RJ45 (an der Front)
Z-KEY verfügt über einen Ethernet-Port 10/100 mit
Steckverbindung RJ45 auf der Front des Moduls.
MicroUSB-Port
Z-KEY verfügt über eine Steckverbindung MicroUSB, die als Port für die
Konfigurierung mit der Software Easy Setup verwendet werden kann.
Eingang für Micro SD Card
Z-KEY verfügt über einen Slot für Micro SD Card auf der Seite des
Gehäuses.
Stellen Sie beim Einsetzen der SD Card in den Slot sicher, dass sie
(bezogen auf die nebenstehende Abbildung) mit den Metallkontakten
nach rechts ausgerichtet ist.
Es können SD Cards jeder beliebigen Klasse verwendet werden.
Taste PS1
Die Taste PS1 wird bei diesem Modul nicht verwendet.
MI003691-D.DOCX DEUTSCH 5/8
