Das Modul wurde für die Montage auf einer Schiene IEC EN 60715 in vertikaler Position konzipiert. Für
den Betrieb sowie für eine optimale Lebensdauer muss eine angemessene Belüftung sichergestellt
werden; stellen Sie sicher, dass die Lüftungsschlitze nicht durch Kabelkanäle oder sonstige
Gegenstände verschlossen werden. Vermeiden Sie die Montage über Modulen, die Wärme erzeugen.
Wir empfehlen die Montage im unteren Teil der Schalttafel.

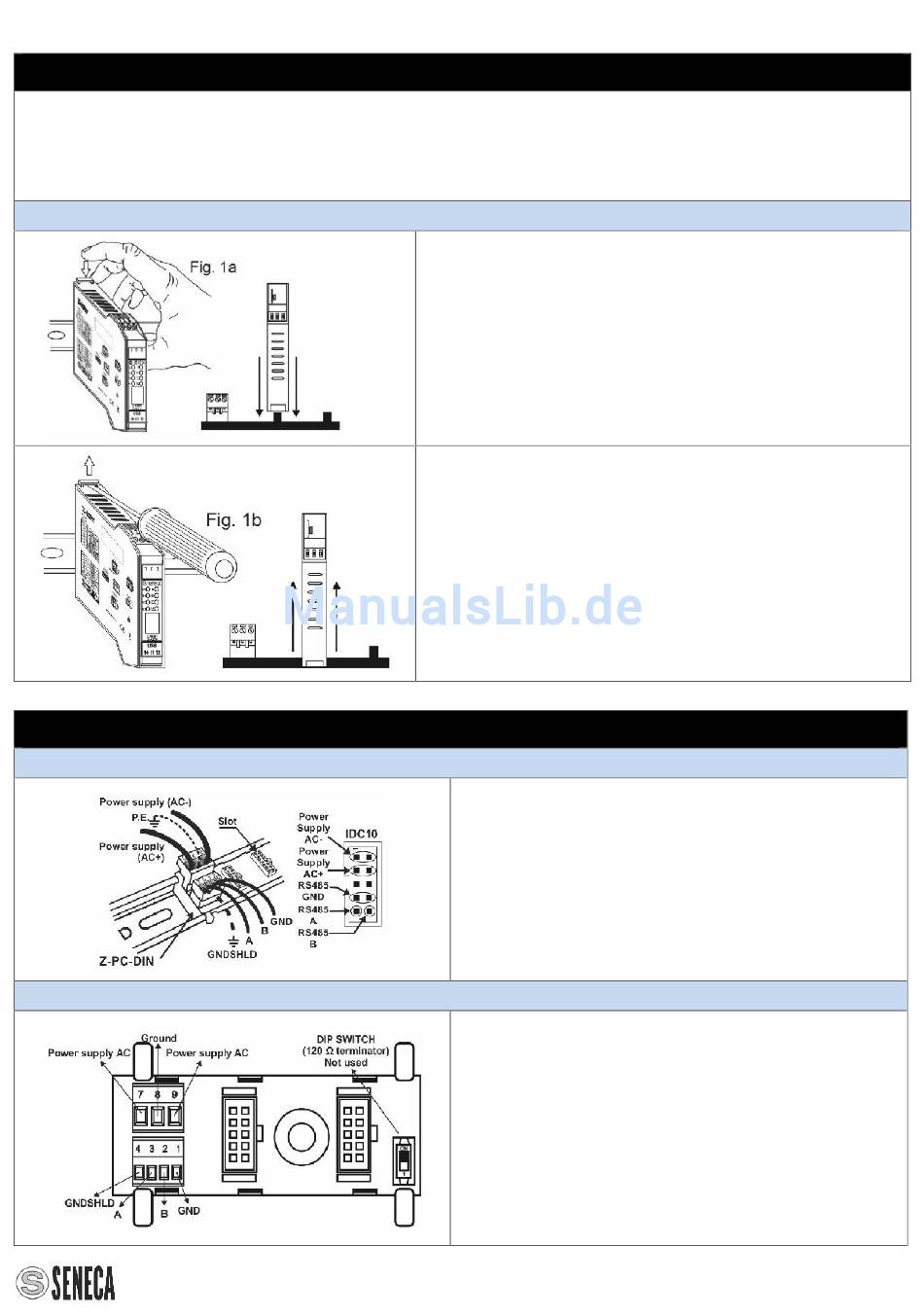

Installation und Entfernung von der Schiene IEC EN 60715 (OMEGA3).

Hintere Steckverbindung IDC10 (STROMVERSORGUNG UND PORT 1)

INSTALLATIONSNORMEN

ELEKTRISCHE ANSCHLÜSSE
Möglicher Einsatz des Z-PC-DINAL2-17.5
MI003691-D.DOCX
Einsetzen in die Schiene :
1) Verschieben Sie die beiden Haken auf der Rückseite
des Moduls nach außen, wie auf Abb. 1b gezeigt.
2) Setzen Sie das Modul auf die Schiene.
3) Ziehen Sie zur Befestigung des Moduls in der
Schiene die beiden Haken an den Seiten der hinteren
Steckverbindung IDC10 an, wie auf Abb. 1a gezeigt.
Entfernen von der Schiene IEC EN 60715:
Wie dargestellt auf Abbildung 1b:
1) Verschieben Sie die beiden seitlichen Haken des
Moduls
nach außen, indem Sie mit einem Schraubenzieher
hebeln.
2) Nehmen Sie das Modul von der Schiene.
Auf der Abbildung wird die Bedeutung der
verschiedenen Kontaktstifte der Steckverbindung
IDC10 angegeben, falls die Signale direkt
abgegriffen werden sollen.
Die Stromversorgung des Moduls ist verfügbar an
der hinteren Steckverbindung oder an den beiden
Klemmen 2 und 3.
Bei Verwendung des Zubehörteils Z-PC-DINAL1-
17.5 können die Signale an der Klemmleiste
abgegriffen werden. Auf der Abbildung wird die
Bedeutung der verschiedenen Klemmen und die
Position der DIP-Switches angegeben, die bei allen
Halterungen von Seneca für die Schiene
IEC EN 60715 vorhanden sind, die nicht für
ModBus-Netze verwendet werden. GNDSHLD:
Abschirmung zum Schutz der Verbindungskabel
gegen Störungen (empfohlen).
