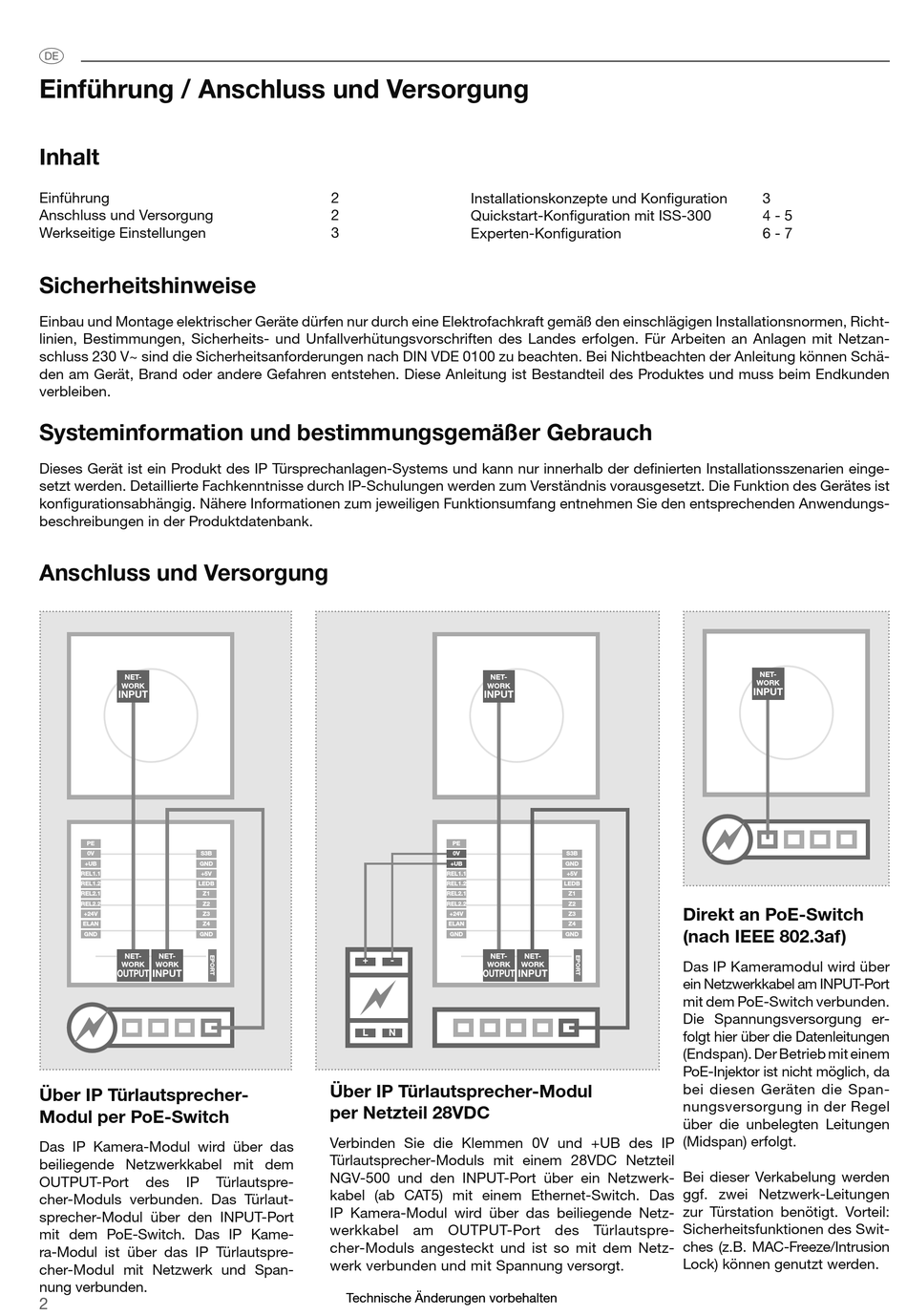

Einführung / Anschluss und Versorgung
Inhalt
Einführung

Anschluss und Versorgung

Werkseitige Einstellungen

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richt-
linien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan-
schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden
verbleiben.
Systeminformation und bestimmungsgemäßer Gebrauch
Dieses Gerät ist ein Produkt des IP Türsprechanlagen-Systems und kann nur innerhalb der definierten Installationsszenarien einge-
setzt werden. Detaillierte Fachkenntnisse durch IP-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist
konfigurationsabhängig. Nähere Informationen zum jeweiligen Funktionsumfang entnehmen Sie den entsprechenden Anwendungs-
beschreibungen in der Produktdatenbank.
Anschluss und Versorgung
NET-
WORK
INPUT
PE
0V S3B
+UB GND
REL1.1 +5V
REL1.2 LEDB
REL2.1 Z1
REL2.2 Z2
+24V Z3
ELAN Z4
GND GND
NET- NET-
WORK WORK
OUTPUT INPUT

Über IP Türlautsprecher-
Modul per PoE-Switch
Das IP Kamera-Modul wird über das
beiliegende Netzwerkkabel mit dem
OUTPUT-Port des IP
cher-Moduls verbunden. Das Türlaut-
sprecher-Modul über den INPUT-Port
mit dem PoE-Switch. Das IP Kame-
ra-Modul ist über das IP Türlautspre-
cher-Modul mit Netzwerk und Span-
nung verbunden.
2
2
2
3
+

L
Über IP Türlautsprecher-Modul
per Netzteil 28VDC
Verbinden Sie die Klemmen 0V und +UB des IP
Türlautsprecher-Moduls mit einem 28VDC Netzteil
NGV-500 und den INPUT-Port über ein Netzwerk-
Türlautspre-
kabel (ab CAT5) mit einem Ethernet-Switch. Das
IP Kamera-Modul wird über das beiliegende Netz-
werkkabel am OUTPUT-Port des Türlautspre-
cher-Moduls angesteckt und ist so mit dem Netz-
werk verbunden und mit Spannung versorgt.
Technische Änderungen vorbehalten Technische Änderungen vorbehalten
Installationskonzepte und Konfiguration
Quickstart-Konfiguration mit ISS-300
Experten-Konfiguration
NET-
WORK
INPUT
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
NET- NET-
-
WORK WORK
OUTPUT INPUT
N

S3B
GND
+5V
LEDB
Z1
Z2
Direkt an PoE-Switch
Z3
Z4
(nach IEEE 802.3af)
GND
Das IP Kameramodul wird über
ein Netzwerkkabel am INPUT-Port
mit dem PoE-Switch verbunden.
Die Spannungsversorgung er-
folgt hier über die Datenleitungen
(Endspan). Der Betrieb mit einem
PoE-Injektor ist nicht möglich, da
bei diesen Geräten die Span-
nungsversorgung in der Regel
über die unbelegten Leitungen
(Midspan) erfolgt.
Bei dieser Verkabelung werden
ggf. zwei Netzwerk-Leitungen
zur Türstation benötigt. Vorteil:
Sicherheitsfunktionen des Swit-
ches (z.B. MAC-Freeze/Intrusion
Lock) können genutzt werden.
3
4 - 5
6 - 7
NET-
WORK
INPUT
