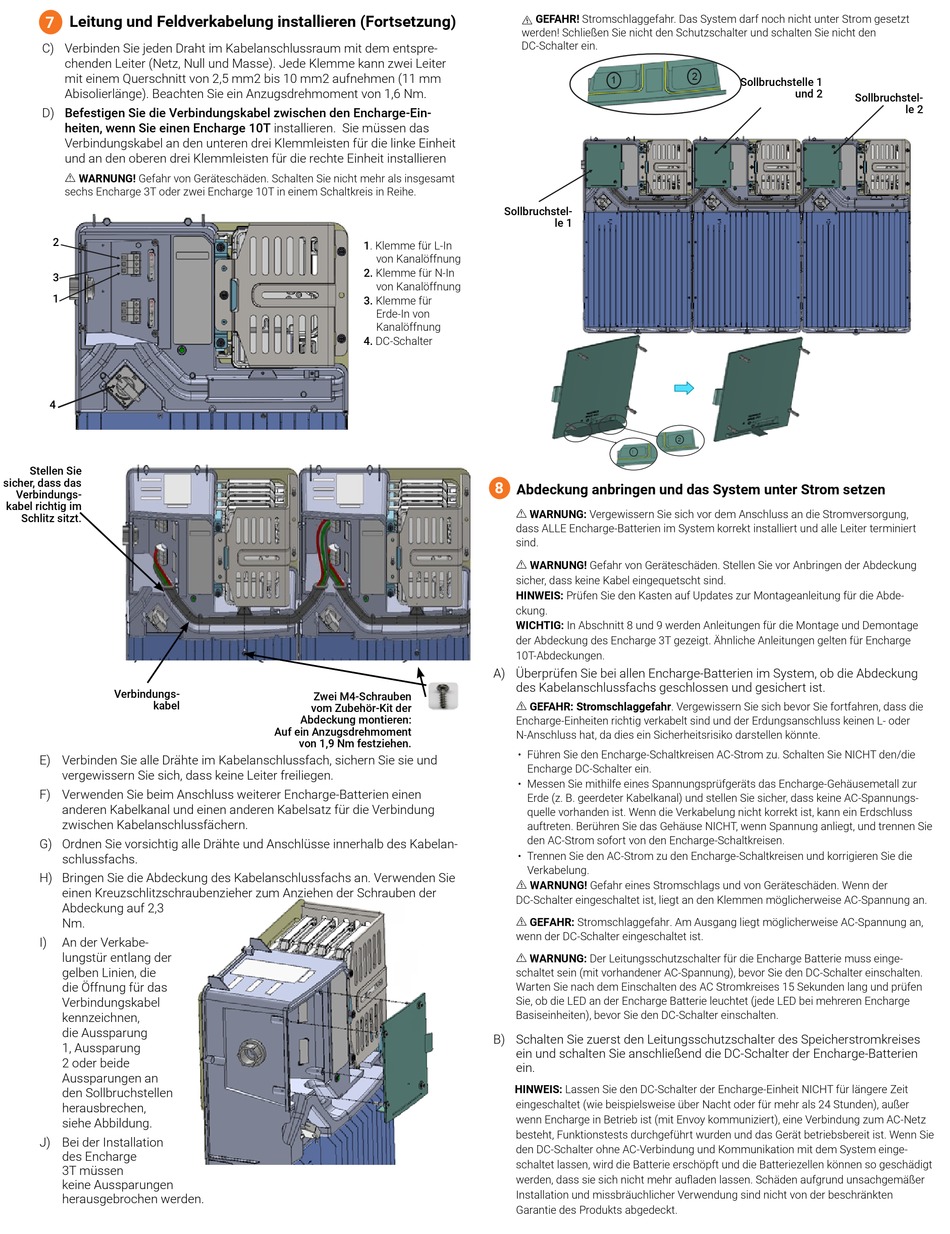

enphase ENCHARGE-3T-1P-INT Schnellinstallationsanleitung Seite 5

Leitung und Feldverkabelung installieren (Fortsetzung)
7
C) Verbinden Sie jeden Draht im Kabelanschlussraum mit dem entspre-
chenden Leiter (Netz, Null und Masse). Jede Klemme kann zwei Leiter
mit einem Querschnitt von 2,5 mm2 bis 10 mm2 aufnehmen (11 mm
Abisolierlänge). Beachten Sie ein Anzugsdrehmoment von 1,6 Nm.
D) Befestigen Sie die Verbindungskabel zwischen den Encharge-Ein-
heiten, wenn Sie einen Encharge 10T installieren. Sie müssen das
Verbindungskabel an den unteren drei Klemmleisten für die linke Einheit
und an den oberen drei Klemmleisten für die rechte Einheit installieren
* WARNUNG! Gefahr von Geräteschäden. Schalten Sie nicht mehr als insgesamt
sechs Encharge 3T oder zwei Encharge 10T in einem Schaltkreis in Reihe.
2
3
1
4
Stellen Sie
sicher, dass das
Verbindungs-
kabel richtig im
Schlitz sitzt.
Verbindungs-
kabel
E) Verbinden Sie alle Drähte im Kabelanschlussfach, sichern Sie sie und
vergewissern Sie sich, dass keine Leiter freiliegen.
F) Verwenden Sie beim Anschluss weiterer Encharge-Batterien einen
anderen Kabelkanal und einen anderen Kabelsatz für die Verbindung
zwischen Kabelanschlussfächern.
G) Ordnen Sie vorsichtig alle Drähte und Anschlüsse innerhalb des Kabelan-
schlussfachs.
H) Bringen Sie die Abdeckung des Kabelanschlussfachs an. Verwenden Sie
einen Kreuzschlitzschraubenzieher zum Anziehen der Schrauben der
Abdeckung auf 2,3
Nm.
I) An der Verkabe-
lungstür entlang der
gelben Linien, die
die Öffnung für das
Verbindungskabel
kennzeichnen,
die Aussparung
1, Aussparung
2 oder beide
Aussparungen an
den Sollbruchstellen
herausbrechen,
siehe Abbildung.
J) Bei der Installation
des Encharge
3T müssen
keine Aussparungen
herausgebrochen werden.
1. Klemme für L-In
von Kanalöffnung
2. Klemme für N-In
von Kanalöffnung
3. Klemme für
Erde-In von
Kanalöffnung
4. DC-Schalter
Zwei M4-Schrauben
vom Zubehör-Kit der
Abdeckung montieren:
Auf ein Anzugsdrehmoment
von 1,9 Nm festziehen.
+ GEFAHR! Stromschlaggefahr. Das System darf noch nicht unter Strom gesetzt
werden! Schließen Sie nicht den Schutzschalter und schalten Sie nicht den
DC-Schalter ein.
1
Sollbruchstel-
le 1
1
8
Abdeckung anbringen und das System unter Strom setzen
* WARNUNG: Vergewissern Sie sich vor dem Anschluss an die Stromversorgung,
dass ALLE Encharge-Batterien im System korrekt installiert und alle Leiter terminiert
sind.
* WARNUNG! Gefahr von Geräteschäden. Stellen Sie vor Anbringen der Abdeckung
sicher, dass keine Kabel eingequetscht sind.
HINWEIS: Prüfen Sie den Kasten auf Updates zur Montageanleitung für die Abde-
ckung.
WICHTIG: In Abschnitt 8 und 9 werden Anleitungen für die Montage und Demontage
der Abdeckung des Encharge 3T gezeigt. Ähnliche Anleitungen gelten für Encharge
10T-Abdeckungen.
A) Überprüfen Sie bei allen Encharge-Batterien im System, ob die Abdeckung
des Kabelanschlussfachs geschlossen und gesichert ist.
+ GEFAHR: Stromschlaggefahr. Vergewissern Sie sich bevor Sie fortfahren, dass die
Encharge-Einheiten richtig verkabelt sind und der Erdungsanschluss keinen L- oder
N-Anschluss hat, da dies ein Sicherheitsrisiko darstellen könnte.
• Führen Sie den Encharge-Schaltkreisen AC-Strom zu. Schalten Sie NICHT den/die
Encharge DC-Schalter ein.
• Messen Sie mithilfe eines Spannungsprüfgeräts das Encharge-Gehäusemetall zur
Erde (z. B. geerdeter Kabelkanal) und stellen Sie sicher, dass keine AC-Spannungs-
quelle vorhanden ist. Wenn die Verkabelung nicht korrekt ist, kann ein Erdschluss
auftreten. Berühren Sie das Gehäuse NICHT, wenn Spannung anliegt, und trennen Sie
den AC-Strom sofort von den Encharge-Schaltkreisen.
• Trennen Sie den AC-Strom zu den Encharge-Schaltkreisen und korrigieren Sie die
Verkabelung.
+ WARNUNG! Gefahr eines Stromschlags und von Geräteschäden. Wenn der
DC-Schalter eingeschaltet ist, liegt an den Klemmen möglicherweise AC-Spannung an.
+ GEFAHR: Stromschlaggefahr. Am Ausgang liegt möglicherweise AC-Spannung an,
wenn der DC-Schalter eingeschaltet ist.
* WARNUNG: Der Leitungsschutzschalter für die Encharge Batterie muss einge-
schaltet sein (mit vorhandener AC-Spannung), bevor Sie den DC-Schalter einschalten.
Warten Sie nach dem Einschalten des AC Stromkreises 15 Sekunden lang und prüfen
Sie, ob die LED an der Encharge Batterie leuchtet (jede LED bei mehreren Encharge
Basiseinheiten), bevor Sie den DC-Schalter einschalten.
B) Schalten Sie zuerst den Leitungsschutzschalter des Speicherstromkreises
ein und schalten Sie anschließend die DC-Schalter der Encharge-Batterien
ein.
HINWEIS: Lassen Sie den DC-Schalter der Encharge-Einheit NICHT für längere Zeit
eingeschaltet (wie beispielsweise über Nacht oder für mehr als 24 Stunden), außer
wenn Encharge in Betrieb ist (mit Envoy kommuniziert), eine Verbindung zum AC-Netz
besteht, Funktionstests durchgeführt wurden und das Gerät betriebsbereit ist. Wenn Sie
den DC-Schalter ohne AC-Verbindung und Kommunikation mit dem System einge-
schaltet lassen, wird die Batterie erschöpft und die Batteriezellen können so geschädigt
werden, dass sie sich nicht mehr aufladen lassen. Schäden aufgrund unsachgemäßer
Installation und missbräuchlicher Verwendung sind nicht von der beschränkten
Garantie des Produkts abgedeckt.
2
Sollbruchstelle 1
und 2
Sollbruchstel-
2
le 2
