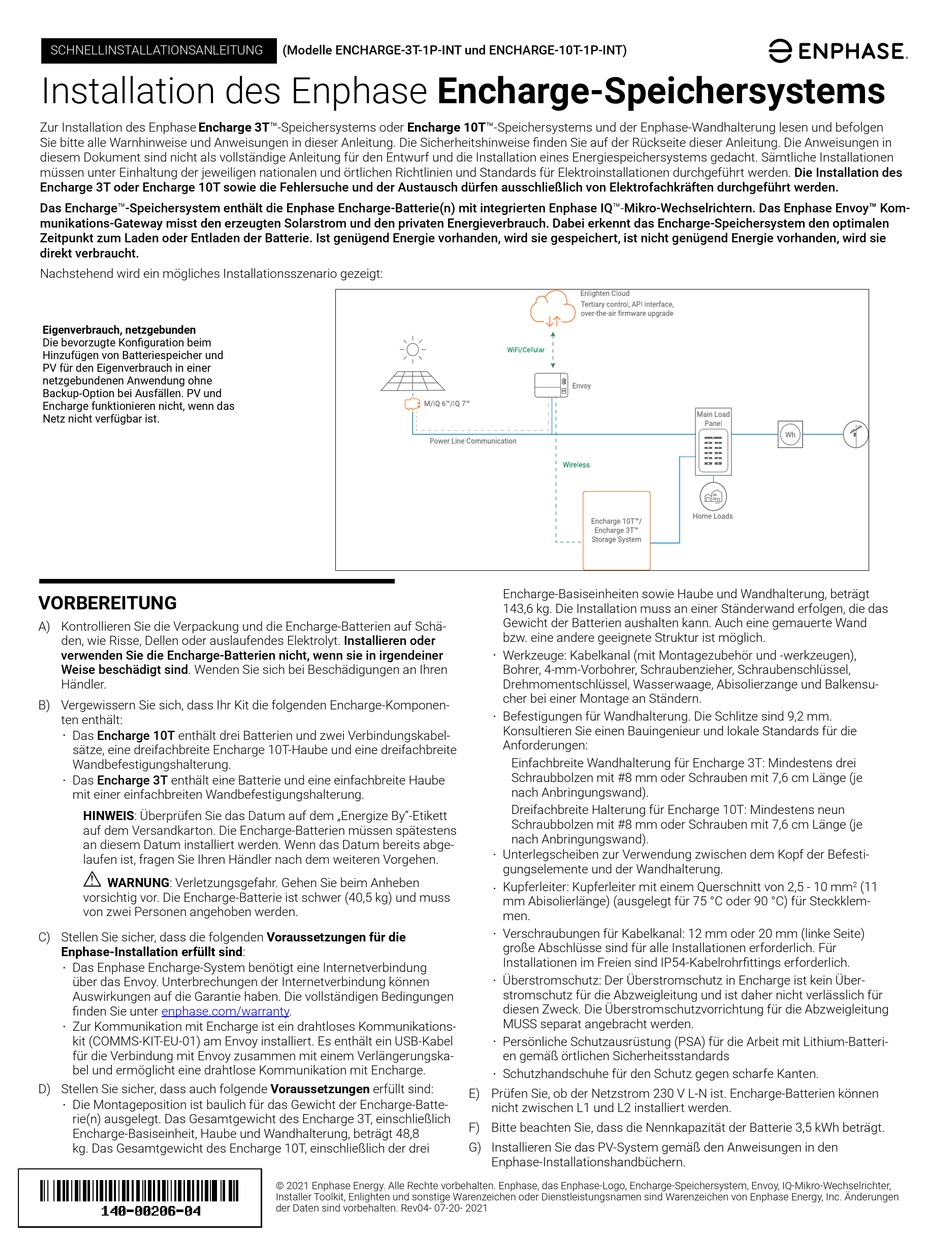

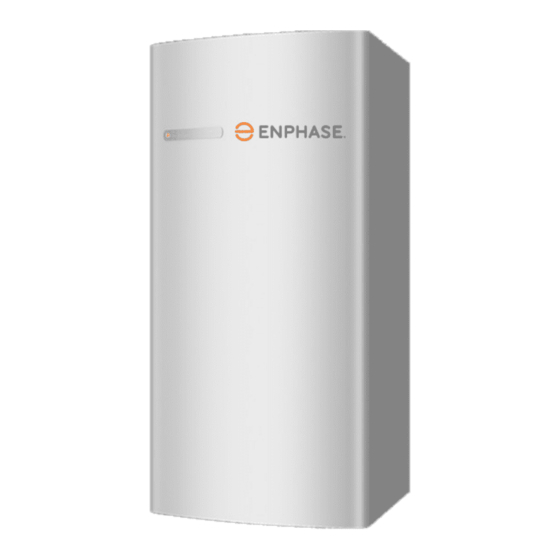

enphase ENCHARGE-3T-1P-INT Schnellinstallationsanleitung

SCHNELLINSTALLATIONSANLEITUNG
Installation des Enphase Encharge-Speichersystems
Zur Installation des Enphase Encharge 3T™-Speichersystems oder Encharge 10T™-Speichersystems und der Enphase-Wandhalterung lesen und befolgen
Sie bitte alle Warnhinweise und Anweisungen in dieser Anleitung. Die Sicherheitshinweise finden Sie auf der Rückseite dieser Anleitung. Die Anweisungen in
diesem Dokument sind nicht als vollständige Anleitung für den Entwurf und die Installation eines Energiespeichersystems gedacht. Sämtliche Installationen
müssen unter Einhaltung der jeweiligen nationalen und örtlichen Richtlinien und Standards für Elektroinstallationen durchgeführt werden. Die Installation des
Encharge 3T oder Encharge 10T sowie die Fehlersuche und der Austausch dürfen ausschließlich von Elektrofachkräften durchgeführt werden.
Das Encharge™-Speichersystem enthält die Enphase Encharge-Batterie(n) mit integrierten Enphase IQ™-Mikro-Wechselrichtern. Das Enphase Envoy™ Kom-
munikations-Gateway misst den erzeugten Solarstrom und den privaten Energieverbrauch. Dabei erkennt das Encharge-Speichersystem den optimalen
Zeitpunkt zum Laden oder Entladen der Batterie. Ist genügend Energie vorhanden, wird sie gespeichert, ist nicht genügend Energie vorhanden, wird sie
direkt verbraucht.
Nachstehend wird ein mögliches Installationsszenario gezeigt:
Eigenverbrauch, netzgebunden
Die bevorzugte Konfiguration beim
Hinzufügen von Batteriespeicher und
PV für den Eigenverbrauch in einer
netzgebundenen Anwendung ohne
Backup-Option bei Ausfällen. PV und
Encharge funktionieren nicht, wenn das
Netz nicht verfügbar ist.
VORBEREITUNG
A) Kontrollieren Sie die Verpackung und die Encharge-Batterien auf Schä-
den, wie Risse, Dellen oder auslaufendes Elektrolyt. Installieren oder
verwenden Sie die Encharge-Batterien nicht, wenn sie in irgendeiner
Weise beschädigt sind. Wenden Sie sich bei Beschädigungen an Ihren
Händler.
B) Vergewissern Sie sich, dass Ihr Kit die folgenden Encharge-Komponen-
ten enthält:
Das Encharge 10T enthält drei Batterien und zwei Verbindungskabel-
•
sätze, eine dreifachbreite Encharge 10T-Haube und eine dreifachbreite
Wandbefestigungshalterung.
Das Encharge 3T enthält eine Batterie und eine einfachbreite Haube
•
mit einer einfachbreiten Wandbefestigungshalterung.
HINWEIS: Überprüfen Sie das Datum auf dem „Energize By"-Etikett
auf dem Versandkarton. Die Encharge-Batterien müssen spätestens
an diesem Datum installiert werden. Wenn das Datum bereits abge-
laufen ist, fragen Sie Ihren Händler nach dem weiteren Vorgehen.
*
WARNUNG: Verletzungsgefahr. Gehen Sie beim Anheben
vorsichtig vor. Die Encharge-Batterie ist schwer (40,5 kg) und muss
von zwei Personen angehoben werden.
C) Stellen Sie sicher, dass die folgenden Voraussetzungen für die
Enphase-Installation erfüllt sind:
Das Enphase Encharge-System benötigt eine Internetverbindung
•
über das Envoy. Unterbrechungen der Internetverbindung können
Auswirkungen auf die Garantie haben. Die vollständigen Bedingungen
finden Sie unter enphase.com/warranty.
Zur Kommunikation mit Encharge ist ein drahtloses Kommunikations-
•
kit (COMMS-KIT-EU-01) am Envoy installiert. Es enthält ein USB-Kabel
für die Verbindung mit Envoy zusammen mit einem Verlängerungska-
bel und ermöglicht eine drahtlose Kommunikation mit Encharge.
D) Stellen Sie sicher, dass auch folgende Voraussetzungen erfüllt sind:
Die Montageposition ist baulich für das Gewicht der Encharge-Batte-
•
rie(n) ausgelegt. Das Gesamtgewicht des Encharge 3T, einschließlich
Encharge-Basiseinheit, Haube und Wandhalterung, beträgt 48,8
kg. Das Gesamtgewicht des Encharge 10T, einschließlich der drei
(Modelle ENCHARGE-3T-1P-INT und ENCHARGE-10T-1P-INT)
Power Line Communication
© 2021 Enphase Energy. Alle Rechte vorbehalten. Enphase, das Enphase-Logo, Encharge-Speichersystem, Envoy, IQ-Mikro-Wechselrichter,
Installer Toolkit, Enlighten und sonstige Warenzeichen oder Dienstleistungsnamen sind Warenzeichen von Enphase Energy, Inc. Änderungen
der Daten sind vorbehalten. Rev04- 07-20- 2021
Encharge-Basiseinheiten sowie Haube und Wandhalterung, beträgt
143,6 kg. Die Installation muss an einer Ständerwand erfolgen, die das
Gewicht der Batterien aushalten kann. Auch eine gemauerte Wand
bzw. eine andere geeignete Struktur ist möglich.
Werkzeuge: Kabelkanal (mit Montagezubehör und -werkzeugen),
•
Bohrer, 4-mm-Vorbohrer, Schraubenzieher, Schraubenschlüssel,
Drehmomentschlüssel, Wasserwaage, Abisolierzange und Balkensu-
cher bei einer Montage an Ständern.
Befestigungen für Wandhalterung. Die Schlitze sind 9,2 mm.
•
Konsultieren Sie einen Bauingenieur und lokale Standards für die
Anforderungen:
Einfachbreite Wandhalterung für Encharge 3T: Mindestens drei
Schraubbolzen mit #8 mm oder Schrauben mit 7,6 cm Länge (je
nach Anbringungswand).
Dreifachbreite Halterung für Encharge 10T: Mindestens neun
Schraubbolzen mit #8 mm oder Schrauben mit 7,6 cm Länge (je
nach Anbringungswand).
Unterlegscheiben zur Verwendung zwischen dem Kopf der Befesti-
•
gungselemente und der Wandhalterung.
Kupferleiter: Kupferleiter mit einem Querschnitt von 2,5 - 10 mm
•
mm Abisolierlänge) (ausgelegt für 75 °C oder 90 °C) für Steckklem-
men.
Verschraubungen für Kabelkanal: 12 mm oder 20 mm (linke Seite)
•
große Abschlüsse sind für alle Installationen erforderlich. Für
Installationen im Freien sind IP54-Kabelrohrfittings erforderlich.
Überstromschutz: Der Überstromschutz in Encharge ist kein Über-
•
stromschutz für die Abzweigleitung und ist daher nicht verlässlich für
diesen Zweck. Die Überstromschutzvorrichtung für die Abzweigleitung
MUSS separat angebracht werden.
Persönliche Schutzausrüstung (PSA) für die Arbeit mit Lithium-Batteri-
•
en gemäß örtlichen Sicherheitsstandards
Schutzhandschuhe für den Schutz gegen scharfe Kanten.
•
E) Prüfen Sie, ob der Netzstrom 230 V L-N ist. Encharge-Batterien können
nicht zwischen L1 und L2 installiert werden.
F) Bitte beachten Sie, dass die Nennkapazität der Batterie 3,5 kWh beträgt.
G) Installieren Sie das PV-System gemäß den Anweisungen in den
Enphase-Installationshandbüchern.
