Inhaltszusammenfassung für Trotec Zerozon 200

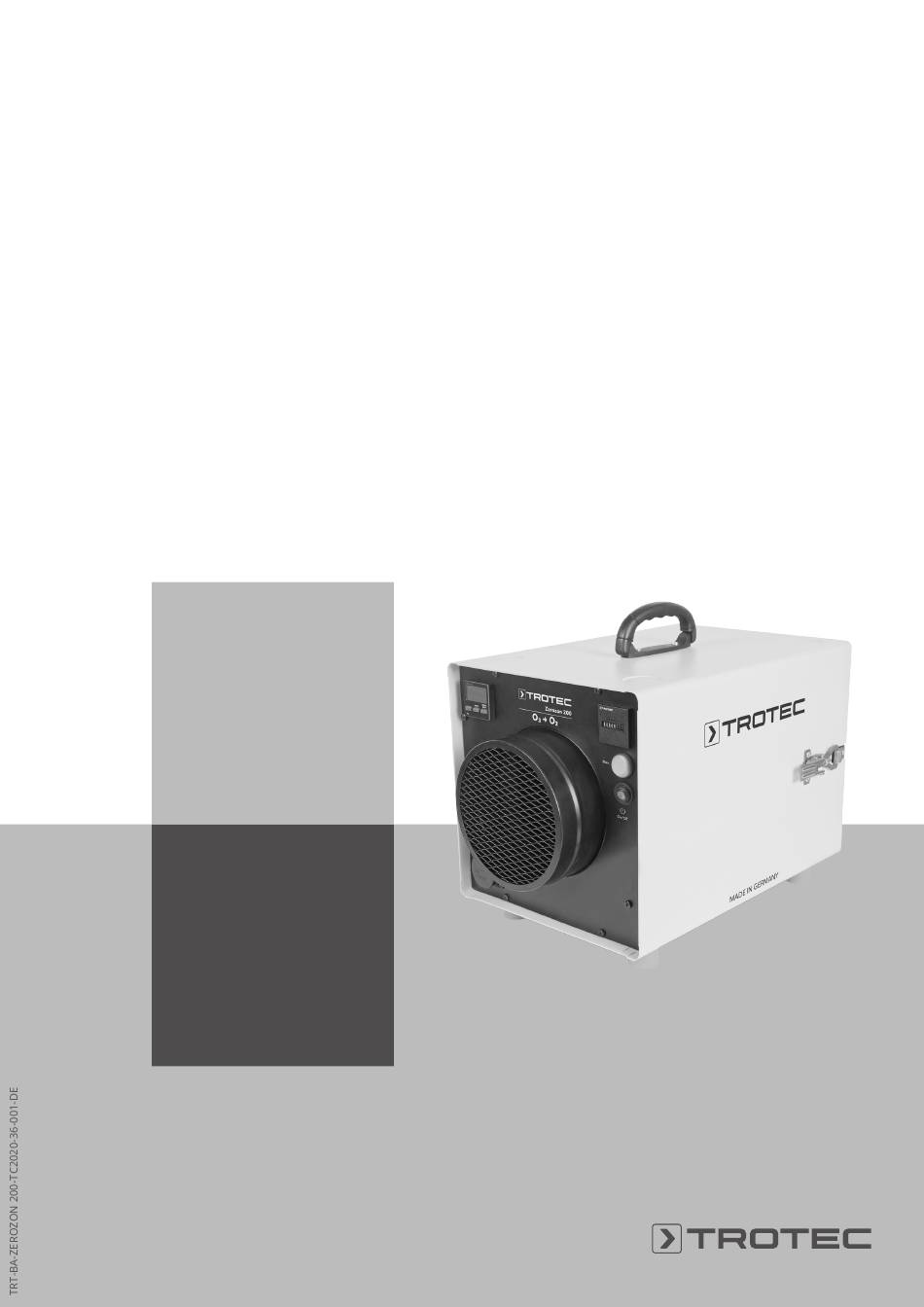

- Seite 1 ZEROZON 200 ORIGINALBETRIEBSANLEITUNG SAUERSTOFF-REGENERATOR...
-
Seite 2: Inhaltsverzeichnis
• Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Betreiben Sie es nicht im nassen Zustand. Anleitung beachten Hinweise mit diesem Symbol weisen Sie darauf hin, • Betreiben oder bedienen Sie das Gerät nicht mit feuchten dass die Betriebsanleitung zu beachten ist. oder nassen Händen. Sauerstoff-Regenerator Zerozon 200... -
Seite 3: Bestimmungsgemäße Verwendung
Überprüfen Sie die noch vorhandene nicht verwenden. Konzentration mithilfe eines Ozonmessgerätes, das bei Trotec (Oz-One) oder im Fachhandel bezogen werden • Nutzen Sie das Gerät niemals, wenn Sie Schäden an kann. Verwenden Sie eine Ozon-Atemschutzmaske. Netzstecker oder Netzkabel feststellen. -
Seite 4: Vorhersehbare Fehlanwendung
Das Gerät ist kein Spielzeug und gehört nicht in 3. Schließen Sie ein defektes Gerät nicht wieder an den Kinderhände. Netzanschluss an. Warnung Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Sauerstoff-Regenerator Zerozon 200... -
Seite 5: Informationen Über Das Gerät
Abbauprozess gegenüber dem natürlichen Zerfall bewirkt. Das Gerät wird über ein Bedienfeld am Gerät bedient. Das Gerät kann unabhängig sowie in Kombination mit einem Ozon-Generator von Trotec verwendet werden. Die Geräte müssen gleichzeitig im Raum aufgestellt werden. Auf diese Weise kann der Zerozon 200 direkt nach der Ozon-Behandlung mit dem Ozon-Abbau starten. -
Seite 6: Transport Und Lagerung
1. Öffnen Sie den Karton und entnehmen Sie das Gerät. 2. Entfernen Sie die Verpackung vollständig vom Gerät. 3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht. Sauerstoff-Regenerator Zerozon 200... - Seite 7 Anschluss (10) an. Aufstellung des Gerätes in der Raummitte. Verwenden Sie Durch die Stapelhilfe (1) kann ein passender Ozon-Generator Kabelbrücken. (z. B. Trotec Airozon 20000) direkt auf dem Zerozon 200 • Stellen Sie sicher, dass Kabelverlängerungen vollständig gestapelt aufgestellt werden. aus- bzw. abgerollt sind.
-
Seite 8: Bedienung
Aktivierung) Stellen Sie das Gerät möglichst mit einem Ozon-Generator von Taste Man. -Startet die manuelle Trotec in dem zu behandelnden Raum auf. Die beiden Geräte Sauerstoffregeneration können verbunden werden und dann versetzt starten (siehe -Leuchtet, wenn das Gerät in Betrieb Verwendung in Kombination mit einem Ozon-Generator). - Seite 9 Raum aufhalten. einzustellen. ð Die Minutenanzeige im Display blinkt. 4. Platzieren Sie den Zerozon 200 und den Ozongenerator in der Mitte des Raumes. 4. Drücken Sie die Taste RESET (+) (21) bzw. die Taste 5. Schließen Sie das Netzkabel vom Zerozon 200 an und START/STOP (-) (22), um die Minutenanzahl zu erhöhen...
-
Seite 10: Nachbestellbares Zubehör
Außerbetriebnahme • Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Warnung Überprüfung von einem Fachbetrieb oder von Trotec Verletzungsgefahr durch Ozon! durchführen. Lassen Sie vor dem Wiederbetreten und einer allgemeinen Freigabe des Raumes die Das Gerät ist laut bzw. -
Seite 11: Wartung
10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Sauerstoff-Regenerator Zerozon 200... -
Seite 12: Tätigkeiten Vor Wartungsbeginn
Unabhängig von den beschriebenen Nutzungsbedingungen sollten Sie das Gerät bei Auftreten der folgenden Anzeichen warten: • Lautstärke des Ventilators ist erhöht • stark verschmutzter Luftfilter • verschmutzte Elektrode (Merkmal: Das während der Ozonproduktion erzeugte Zischgeräusch wird leiser.) Sauerstoff-Regenerator Zerozon 200... -
Seite 13: Reinigung
6. Nach dem Einsetzen der Filter setzen Sie die Abdeckung auf das Gerät und verschließen es mit dem Spannverschluss. Filter wechseln Bei Verschmutzungen müssen die Filter ausgetauscht werden. Nach dem Ausbau der Filter gehen Sie wie im Kapitel Montage und Inbetriebnahme unter Filter einsetzen beschrieben vor. Sauerstoff-Regenerator Zerozon 200... - Seite 14 Schaltbild Sauerstoff-Regenerator Zerozon 200...
- Seite 15 Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Pos. Bezeichnung Pos. Bezeichnung Schraube (Liko Kreuz DIN 7985 - M 5 x 8 schwarz) Eingang (Z-LO-200-Eingang-01) Scheibe (Sperrkant SKK5, Ø5,3 x Ø10 x 1,25) Frontpaneel Ausgang (Z-LO-200-Ausgang-01) Grundgehäuse (Z-LO-200-Grundgehäuse-01) Filter (Z-LO-200-Filter-01) Sauerstoff-Regenerator Zerozon 200...
- Seite 16 Mutter (Sechskant DIN 934 - M 4) Schraube (Liko Kreuz DIN 7985 - M 5 x 16) Scheibe (Sperrkant SKK4, Ø4,3 x Ø8,2 x 1,2<) Gummi Puffer (40 x 40 x M8 Typ E n. färb. Grau) 17 Verschlussstopfen (Ø19 x Ø16 x Ø11 x 1,5 x L8) Ventilator (K3G220RD2103) Grundgehäuse (K-Grundgehäuse SBG-01879-04) Federspannelement (GN 831.1-110-NI Teil 1/2) Eingriffschutz (K-Eingriffschutz-02428-01) Griff (4245-L165mm; klappbar) Sauerstoff-Regenerator Zerozon 200...
- Seite 17 Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Pos. Bezeichnung Pos. Bezeichnung Federspannelement (Schliessblech für Verschluss Niete (Ø4 x 8 Al) Teil2/2 in P10006576 enthalten) Dichtband (EPDM selbstklebend 10 x 2mm Frontblech Eingang (K-Frontblech-Eingang-02488-01) L=1320mm) Sauerstoff-Regenerator Zerozon 200...
- Seite 18 Mutter (Sechskant DIN 934 - M 4) Schraube (Liko Inbus DIN 7380 - M 4 x 10 schwarz) Schalter (SB53-N-2-16(6A)125/250VAC- grün) Signalleuchte (LED grün) Kabeldurchführung (M16 x 1,5 UL schwarz) Schalter (Drucktaste, flach, weiß, rastend, leuchtend) Mutter (Konter M16,5 x 1,5 UL schwarz) Scheibe (DIN 125 - A Ø4,3) Kabelbindersockel (schraubbar 10,2x20,5 weiß) Relais (66.82.8.230.0000) Bundkragen (DN 197) Sauerstoff-Regenerator Zerozon 200...
- Seite 19 Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. * nicht im Lieferumfang enthalten Pos. Bezeichnung Pos. Bezeichnung Luftfilter 2 (296 x 296 x 48mm) Rahmen Vorfilter (K-Rahmen Vorfilter SBG-01882-01) Sauerstoff-Regenerator Zerozon 200...
-
Seite 20: Entsorgung
Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende Wir, die Trotec GmbH, erklären in alleiniger Verantwortung, seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. dass das nachfolgend bezeichnete Produkt entwickelt, Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen... - Seite 21 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
