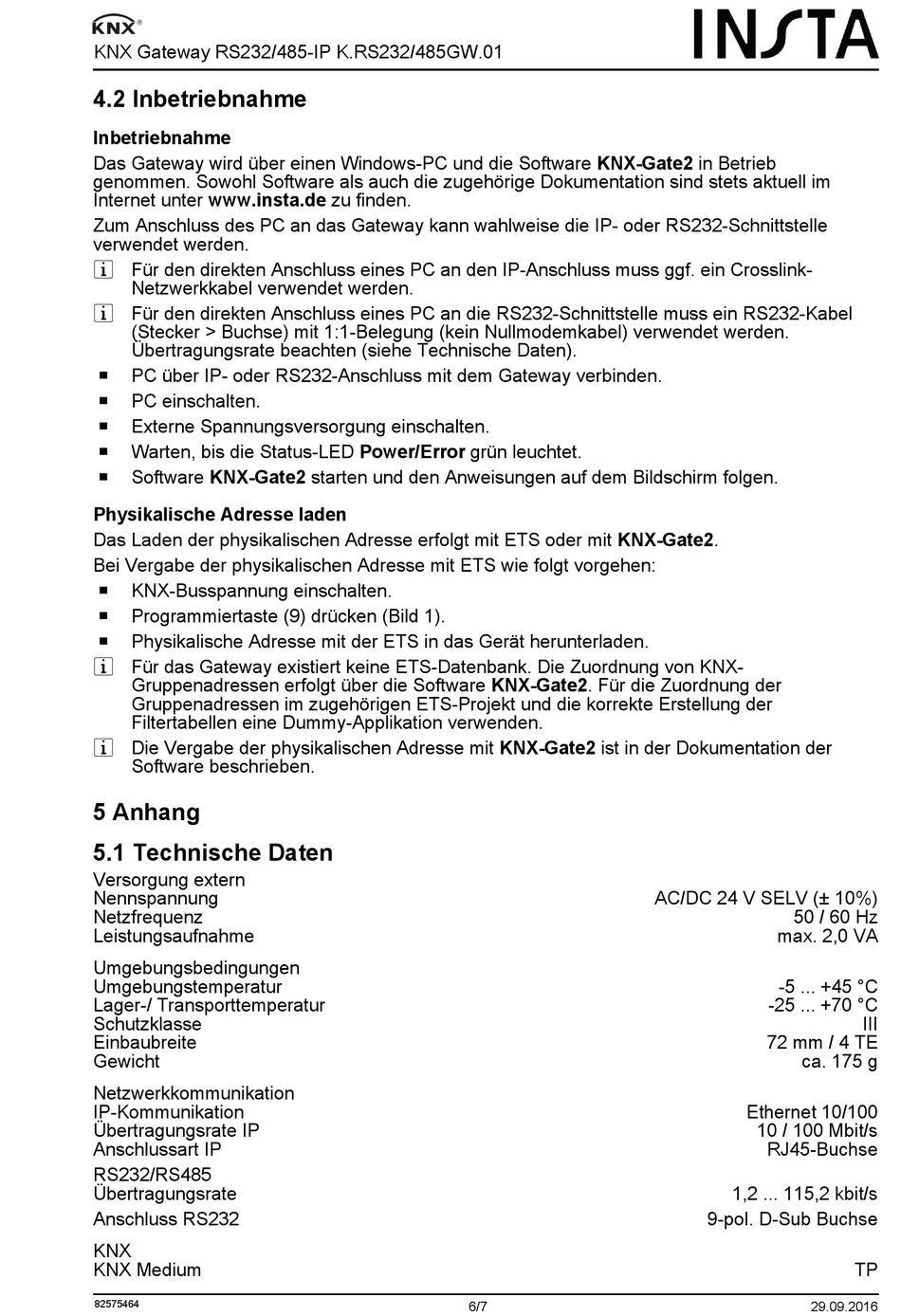

KNX Gateway RS232/485-IP K.RS232/485GW.01
4.2 Inbetriebnahme
Inbetriebnahme
Das Gateway wird über einen Windows-PC und die Software KNX-Gate2 in Betrieb
genommen. Sowohl Software als auch die zugehörige Dokumentation sind stets aktuell im
Internet unter www.insta.de zu finden.
Zum Anschluss des PC an das Gateway kann wahlweise die IP- oder RS232-Schnittstelle
verwendet werden.
i Für den direkten Anschluss eines PC an den IP-Anschluss muss ggf. ein Crosslink-
Netzwerkkabel verwendet werden.
i Für den direkten Anschluss eines PC an die RS232-Schnittstelle muss ein RS232-Kabel
(Stecker > Buchse) mit 1:1-Belegung (kein Nullmodemkabel) verwendet werden.
Übertragungsrate beachten (siehe Technische Daten).
o
PC über IP- oder RS232-Anschluss mit dem Gateway verbinden.
o
PC einschalten.
o
Externe Spannungsversorgung einschalten.
o
Warten, bis die Status-LED Power/Error grün leuchtet.
o
Software KNX-Gate2 starten und den Anweisungen auf dem Bildschirm folgen.
Physikalische Adresse laden
Das Laden der physikalischen Adresse erfolgt mit ETS oder mit KNX-Gate2.
Bei Vergabe der physikalischen Adresse mit ETS wie folgt vorgehen:
o
KNX-Busspannung einschalten.
o
Programmiertaste (9) drücken (Bild 1).
o
Physikalische Adresse mit der ETS in das Gerät herunterladen.
i Für das Gateway existiert keine ETS-Datenbank. Die Zuordnung von KNX-
Gruppenadressen erfolgt über die Software KNX-Gate2. Für die Zuordnung der
Gruppenadressen im zugehörigen ETS-Projekt und die korrekte Erstellung der
Filtertabellen eine Dummy-Applikation verwenden.
i Die Vergabe der physikalischen Adresse mit KNX-Gate2 ist in der Dokumentation der
Software beschrieben.
5 Anhang
5.1 Technische Daten
Versorgung extern
Nennspannung
Netzfrequenz
Leistungsaufnahme
Umgebungsbedingungen
Umgebungstemperatur
Lager-/ Transporttemperatur
Schutzklasse
Einbaubreite
Gewicht
Netzwerkkommunikation
IP-Kommunikation
Übertragungsrate IP
Anschlussart IP
RS232/RS485
Übertragungsrate
Anschluss RS232
KNX
KNX Medium
82575464
6/7
AC/DC 24 V SELV (± 10%)
50 / 60 Hz
max. 2,0 VA
-5 ... +45 °C
-25 ... +70 °C
72 mm / 4 TE
ca. 175 g
Ethernet 10/100
10 / 100 Mbit/s
RJ45-Buchse
1,2 ... 115,2 kbit/s
9-pol. D-Sub Buchse
29.09.2016
III
TP
