KNX Gateway RS232/485-IP K.RS232/485GW.01
RS485-4-Draht-Systeme benutzen getrennte Datenleitungen zum Senden und Empfangen.
o
RS485-Empfangsleitung an die Klemmen B, A (1) und GND (3) anschließen.
o
RS485-Sendeleitung an die Klemmen Z, Y (2) und GND (3) anschließen.
o
KNX-Bus an die KNX-Klemmen (8) anschließen.
o
Externe Spannungsversorgung an eines der Klemmenpaare AC/DC 24 V (10)
anschließen.
Gerät anschließen – RS485-2-Draht-Systeme
Bild 5: Anschluss an RS485-2-Draht-System mit Abschlusswiderstand
82575464

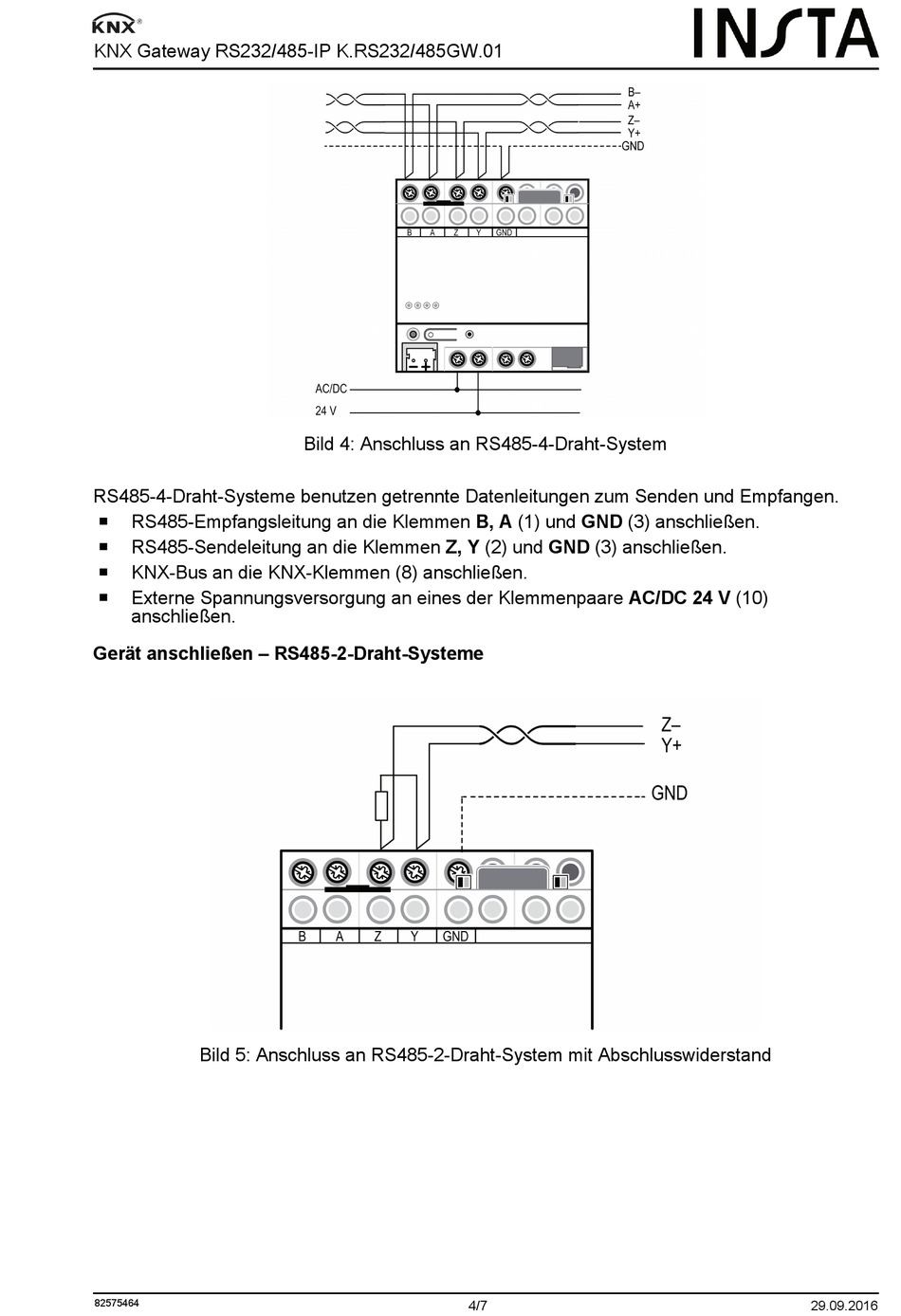

Bild 4: Anschluss an RS485-4-Draht-System
4/7
29.09.2016
