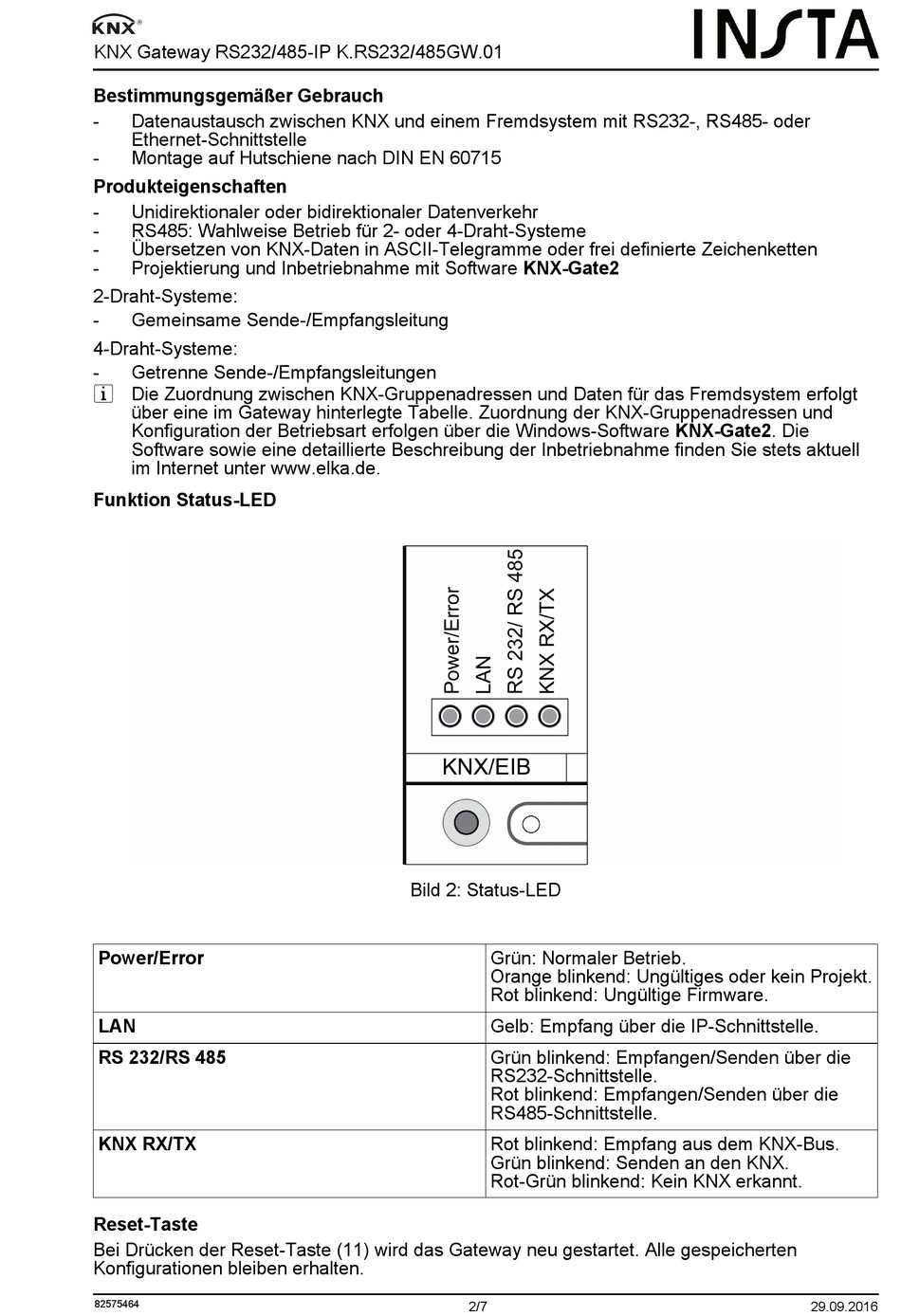

KNX Gateway RS232/485-IP K.RS232/485GW.01
Bestimmungsgemäßer Gebrauch
-
Datenaustausch zwischen KNX und einem Fremdsystem mit RS232-, RS485- oder
Ethernet-Schnittstelle
-
Montage auf Hutschiene nach DIN EN 60715
Produkteigenschaften
-
Unidirektionaler oder bidirektionaler Datenverkehr
-
RS485: Wahlweise Betrieb für 2- oder 4-Draht-Systeme
-
Übersetzen von KNX-Daten in ASCII-Telegramme oder frei definierte Zeichenketten
-
Projektierung und Inbetriebnahme mit Software KNX-Gate2
2-Draht-Systeme:
-
Gemeinsame Sende-/Empfangsleitung
4-Draht-Systeme:
-
Getrenne Sende-/Empfangsleitungen
i Die Zuordnung zwischen KNX-Gruppenadressen und Daten für das Fremdsystem erfolgt
über eine im Gateway hinterlegte Tabelle. Zuordnung der KNX-Gruppenadressen und
Konfiguration der Betriebsart erfolgen über die Windows-Software KNX-Gate2. Die
Software sowie eine detaillierte Beschreibung der Inbetriebnahme finden Sie stets aktuell
im Internet unter www.elka.de.
Funktion Status-LED
Power/Error
LAN
RS 232/RS 485
KNX RX/TX
Reset-Taste
Bei Drücken der Reset-Taste (11) wird das Gateway neu gestartet. Alle gespeicherten
Konfigurationen bleiben erhalten.
82575464
Bild 2: Status-LED
Grün: Normaler Betrieb.
Orange blinkend: Ungültiges oder kein Projekt.
Rot blinkend: Ungültige Firmware.
Gelb: Empfang über die IP-Schnittstelle.
Grün blinkend: Empfangen/Senden über die
RS232-Schnittstelle.
Rot blinkend: Empfangen/Senden über die
RS485-Schnittstelle.
Rot blinkend: Empfang aus dem KNX-Bus.
Grün blinkend: Senden an den KNX.
Rot-Grün blinkend: Kein KNX erkannt.
2/7
29.09.2016
