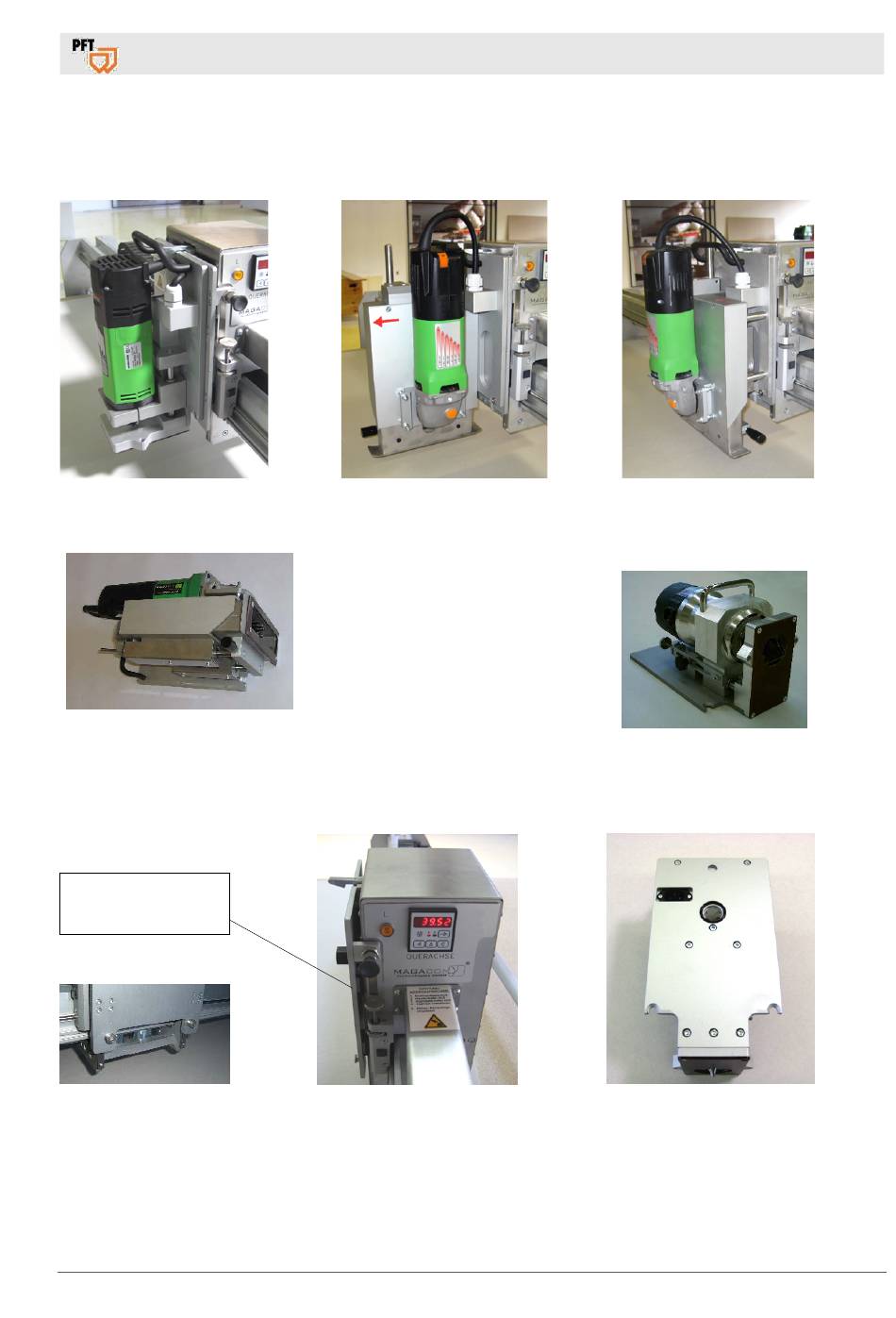

12.4 Baugruppen 3 und 4: Fräs- und Sägeaggregate
Es dürfen nur Original PFT Aggregate eingesetzt werden.
Bild 15.01
Fräsaggregat
Diese Aggregate sind auf dem Schlitten des Gerätekopfes (Bild 15.05) aufsteckbar wie folgt:
Höhenverstellbare
Platte [1]
Bild 15.04
An diesem Schlitten ist eine höhenverstellbare Platte [1] angeordnet. An dieser Platte sind am unteren Rand
je 2 Bolzen angebracht, welche einen V-Einschnitt haben (Bilder 15.04, 16.02). Ebenso sind in der Platte der
E-Stecker und die Absaugöffnung integriert (Bilder 16.01, 16.03).
2016-02-03
Sicherheit - Aufstellen und Inbetriebnahme - Bedienung - Ersatzteillisten
Bild 15.02
Sägeaggregat - längs
Bild 15.03N
Nutfräsaggregat
Bild 15.05
Sägeaggregat - quer
1400 Watt
Nutfräsaggregat
2
Zusammenbau
Bild 15.03
2
Bild 15.06
23
