2019-11-21

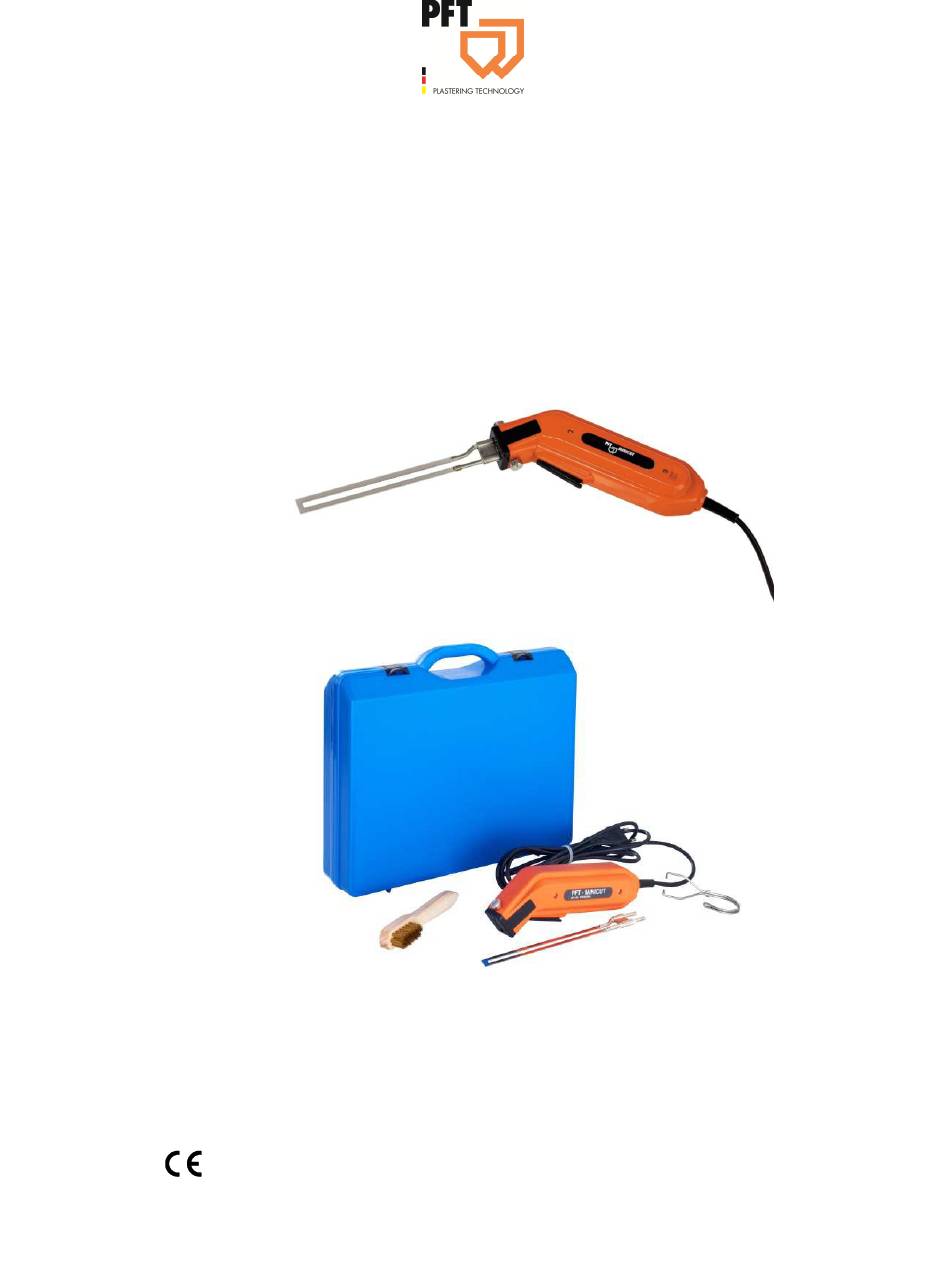

Betriebsanleitung

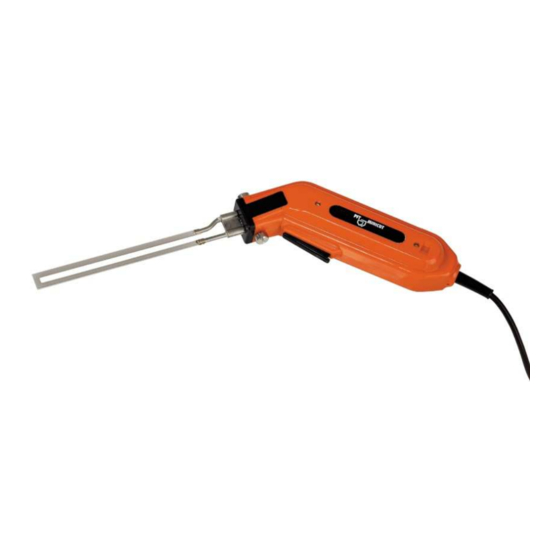

HEISSSCHNEIDEGERÄT
PFT MINICUT
Übersicht - Bedienung - Ersatzteillisten
Artikelnummer der Betriebsanleitung: 00679862
Artikelnummer 00020290: MINICUT 140, 230 V, 1 Ph, 50 Hz
Artikelnummer 00020657: MINICUT 140, 230 V, 1 Ph, 50 Hz inklusive Transportkoffer
Artikelnummer 00231284: MINICUT 230, 230 V, 1 Ph, 50 Hz inklusive Transportkoffer
Artikelnummer 00096605: MINICUT 110 V 60Hz im Koffer
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PFT MINICUT Serie
Inhaltszusammenfassung für PFT MINICUT Serie
- Seite 1 Inhaltsverzeichnis 2019-11-21 Betriebsanleitung HEISSSCHNEIDEGERÄT PFT MINICUT Übersicht - Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 00679862 Artikelnummer 00020290: MINICUT 140, 230 V, 1 Ph, 50 Hz Artikelnummer 00020657: MINICUT 140, 230 V, 1 Ph, 50 Hz inklusive Transportkoffer Artikelnummer 00231284: MINICUT 230, 230 V, 1 Ph, 50 Hz inklusive Transportkoffer...
- Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 E-Mail: info@pft.net Web: http://www.pft.net Seite 2 17.01.2020...
-
Seite 3: Inhaltsverzeichnis
Allgemeines ..........4 13 Übersicht PFT MINICUT ......20 Informationen zur Betriebsanleitung ..4 Anleitung zum späteren Gebrauch 14 PFT MINICUT 140mm im Koffer ....21 aufbewahren ........4 14.1 Vorteile des MINICUT ......21 14.2 PFT MINICUT ........21 Symbolerklärung.......... -
Seite 4: Richtlinienkonformität
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Richtlinienkonformität 1 Richtlinienkonformität Dieses Gerät erfüllt die Anforderungen der EU-Richtlinien • 2014/30/EU „Elektromagnetische Verträglichkeit“. • 2014/35/EU „Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen“. • 2011/65/EU „RoHS Richtlinie“. 2 Allgemeines 2.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung mit Sicherheitshinweisen, gibt wichtige Hinweise zum Umgang mit dem Gerät. -
Seite 5: Symbolerklärung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Symbolerklärung 3 Symbolerklärung Warnhinweise Warnhinweise sind in dieser Betriebsanleitung durch Symbole gekennzeichnet. Hinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Die Hinweise unbedingt einhalten und umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden. GEFAHR! …... -
Seite 6: Haftungsbeschränkung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Symbolerklärung Besondere Sicherheitshinweise Um auf besondere Gefahren aufmerksam zu machen, wird in Verbindung mit Sicherheitshinweise das folgende Symbol ein- gesetzt: GEFAHR! Lebensgefahr durch elektrischen Strom! ..kennzeichnet lebensgefährliche Situationen durch elektrischen Strom. Nichtbeachtung Sicherheitshinweise besteht die Gefahr schwerer Verletzungen oder Todes. -
Seite 7: Urheberschutz
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Symbolerklärung 3.2 Urheberschutz Die Betriebsanleitung vertraulich behandeln. Sie ist ausschließlich für die mit dem Gerät beschäftigten Personen bestimmt. Die Überlassung der Betriebsanleitung an Dritte ohne schriftliche Genehmigung des Herstellers ist unzulässig. HINWEIS! Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder sonstigen Darstellungen... -
Seite 8: Sicherheit
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Sicherheit 4 Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Personals sowie für den sicheren und störungsfreien Betrieb. Nichtbeachtung dieser Anleitung aufgeführten Handlungsanweisungen Sicherheitshinweise können erhebliche Gefahren entstehen. 4.1 Verantwortung des Betreibers Das Gerät wird im gewerblichen Bereich eingesetzt. -
Seite 9: Bedienpersonal
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Sicherheit 4.2 Bedienpersonal 4.2.1 Anforderungen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation! Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen. Besondere Tätigkeiten nur durch die in den jeweiligen Kapiteln dieser Anleitung benannten Personen durchführen lassen. ... -
Seite 10: Verwendung Pft Minicut
Das Gerät muss mindestens einmal jährlich einer Überprüfung durch eine Elektrofachkraft gemäß VDE 701 und VDE 702 sowie VBG 4 unterzogen werden. 5 Verwendung PFT MINICUT 5.1 Bestimmungsgemäße Verwendung PFT MINICUT Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. HINWEIS! MINICUT ausschließlich... -
Seite 11: Gefahr Durch Nicht Bestimmungsgemäße Verwendung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Verwendung PFT MINICUT 5.2 Gefahr durch nicht bestimmungsgemäße Verwendung WARNUNG! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Benutzung des PFT MINICUTS kann zu gefährlichen Situationen führen. Deshalb: Das Gerät nur bestimmungsgemäß verwenden. ... -
Seite 12: Besondere Gefahren
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Besondere Gefahren 6 Besondere Gefahren Im folgenden Abschnitt werden die Restrisiken benannt, die sich aufgrund der Gefährdungsanalyse ergeben. Die hier aufgeführten Sicherheitshinweise und die Warnhinweise in weiteren Kapiteln dieser Anleitung beachten, Gesundheitsgefahren zu reduzieren und gefährliche Situationen zu vermeiden. -
Seite 13: Sicherheitseinrichtungen
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Besondere Gefahren Schmutz und herumliegende VORSICHT! Gegenstände Stolpergefahr durch Schmutz herumliegende Gegenstände! Verschmutzungen und herumliegende Gegenstände bilden Rutsch- und Stolperquellen und können erhebliche Verletzungen verursachen. Deshalb: Arbeitsbereich immer sauber halten. Nicht mehr benötigte Gegenstände entfernen. ... -
Seite 14: Persönliche Schutzausrüstung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Persönliche Schutzausrüstung Achtung Verbrennungsgefahr: Die Schneidspitzen können Temperaturen bis ca. 500°Celsius erreichen. Die Schneidspitzen nicht berühren, nachdem das Gerät ausgeschaltet wurde. Das Gerät nicht an Gegenstände lehnen, solange die Schneidspitzen nicht völlig abgekühlt sind. 7 Persönliche Schutzausrüstung Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung erforderlich, um die Gesundheitsgefahren zu minimieren. - Seite 15 HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Persönliche Schutzausrüstung Schutzhelm zum Schutz vor herabfallenden und umherfliegenden Teilen und Materialien. Bei besonderen Arbeiten tragen Beim Ausführen besonderer Arbeiten spezielle Schutzausrüstung erforderlich. Auf diese wird in den einzelnen Kapiteln dieser Anleitung gesondert hingewiesen. Im Folgenden werden diese besonderen Schutzausrüstungen erläutert: Gesichtsschutz zum Schutz der Augen und des Gesichts vor Flammen, Funken...
-
Seite 16: Arbeiten Zur Störungsbehebung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Arbeiten zur Störungsbehebung 8 Arbeiten zur Störungsbehebung 8.1 Verhalten bei Störungen Verhalten bei Störungen Grundsätzlich gilt: 1. Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. 2. Störungsursache ermitteln. 3. -
Seite 17: Einsatz Des Gerätes Unter Besonderen Bedingungen
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Einsatz des Gerätes unter besonderen Bedingungen 9 Einsatz des Gerätes unter besonderen Bedingungen 9.1 Mobiles Arbeitsgerät HINWEIS! Das Gerät ist als mobiles Arbeitsgerät entwickelt, dessen Einsatz nur innerhalb der gesetzlichen Grundlagen, Richtlinien und Vorschriften bzw. der genannten Schutzart erfolgen darf. -
Seite 18: Schalthebel
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Schalthebel 10 Schalthebel 10.1 Schalthebel drücken Durch Drücken des Schalthebels (1) erhitzt sich der Schneidedraht innerhalb von 10 Sekunden. Durch loslassen des Schalthebels (1) wird die Energiezufuhr sofort abgeschaltet und somit ein Not-Stopp ausgelöst. WARNUNG! Lebensgefahr durch unkontrolliertes Wiedereinschalten! -
Seite 19: Technische Daten
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Technische Daten 12 Technische Daten 12.1 Technische Daten PFT MINICUT Artikelnummer PFT MINICUT 00020290 Angabe Wert Einheit Stromanschluss 230 V Aufnahmeleistung 110 W Schneidtemperatur max. 500° C Aussetzzeit 12 s Ein / 48 s Aus... -
Seite 20: Übersicht Pft Minicut
110 W Schneidtemperatur max. 500° C Aussetzzeit 12 s Ein / 48 s Aus Gewicht 1,8 kg 13 Übersicht PFT MINICUT Abb. 2: Übersicht MINICUT Anschlussstecker 3 m lang MINICUT Schneide 250 / 220 mm lang Schalthebel EIN/AUS Befestigungsschraube für Schneide Seite 20 17.01.2020... -
Seite 21: Pft Minicut 140Mm Im Koffer
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten PFT MINICUT 140mm im Koffer 14 PFT MINICUT 140mm im Koffer PFT MINICUT 140mm im Koffer Artikelnummer 00020657 Grundausstattung: MINICUT 140mm Aufhängebügel Reinigungsbürste Kunststoffkoffer Abb. 3: MINICUT 140mm im Koffer 14.1 Vorteile des MINICUT... -
Seite 22: Pft Minicut 230Mm Im Koffer
Mit dem Band können individuelle Formen und Größen für Ausschnitte aus den Platten geformt werden. Abb. 8: Adapter für Profilschnitt Zur optimalen Anpassung der Schneidetemperatur, ist der PFT MINICUT 230 mit einem (1) Potentiometer ausgestattet. Abb. 9: Potentiometer Ersatzschneide MINICUT flach (230mm) Artikelnummer 00284520 Abb. -
Seite 23: Transport Und Verpackung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Transport und Verpackung 16 Transport und Verpackung 16.1 Transportinspektion Die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden, wie folgt vorgehen: Lieferung nicht oder nur unter Vorbehalt entgegennehmen. ... -
Seite 24: Bedienung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Bedienung 18 Bedienung 18.1 Sicherheit Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung Persönliche Schutzausrüstung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Atemschutz HINWEIS! Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen. -
Seite 25: Minicut Vorbereiten
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten MINICUT vorbereiten 19 MINICUT vorbereiten 19.1 Schneidklinge einsetzen 1. Befestigungsschraube (1) lösen. 2. Passende Schneidklinge (2) zur Dämmschichtdicke wählen. 3. Schneidklinge (2) in die Klemmbuchsen (3) stecken und mit Befestigungsschraube (1) befestigen. HINWEIS! Zur Nutzung von Schneiden mit unterschiedlichen Abb. -
Seite 26: Schneidleistung Stufenlos Verstellen
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Inbetriebnahme 20.3 Schneidleistung stufenlos verstellen 1. Am Potentiometer (1) ist die Leistung des Gerätes stufenlos verstellbar. 2. Gegen den Uhrzeigersinn (=nach links) drehen = geringere Leistung. 3. Im Uhrzeigersinn (=nach rechts) drehen = höhere Leistung. 4. -
Seite 27: Wartung
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Wartung 21 Wartung 21.1 Sicherheit Personal Einige Wartungsarbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder ausschließlich durch Hersteller ausgeführt werden. Arbeiten an der elektrischen Anlage dürfen grundsätzlich nur von Elektrofachkräften ausgeführt werden. Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! -
Seite 28: Demontage
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Demontage 23 Demontage Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 23.1 Sicherheit Personal: Demontage Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. Arbeiten an der elektrischen Anlage dürfen nur von Elektrofachkräften ausgeführt werden. -
Seite 29: Demontage
HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Demontage 23.2 Demontage Zur Aussonderung das Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespeicherte Restenergien entladen. -
Seite 30: Index
Personal Demontage ......... 28 Bedienung ............24 Persönliche Schutzausrüstung ......16 PFT MINICUT ............ 21 Demontage ..........28, 29 PFT MINICUT im Koffer ....... 21, 22 Einsatz ............... 17 Reinigung ............27 Elektrischer Strom ..........12 Richtlinienkonformität ........... 4 Elektrofachkraft .............9 Entsorgung ............ - Seite 31 HEISSSCHNEIDEGERÄT Übersicht - Bedienung - Ersatzteillisten Index Technische Daten ..........19 Verantwortung des Betreibers ......8 Technische Daten PFT MINICUT ....... 19 Verhalten bei Störungen ........16 Transport ............23 Verpackung ............23 Transportinspektion ..........23 Verwendung PFT MINICUT ........10 Verwendungszweck PFT MINICUT ....10 Überprüfung ............
