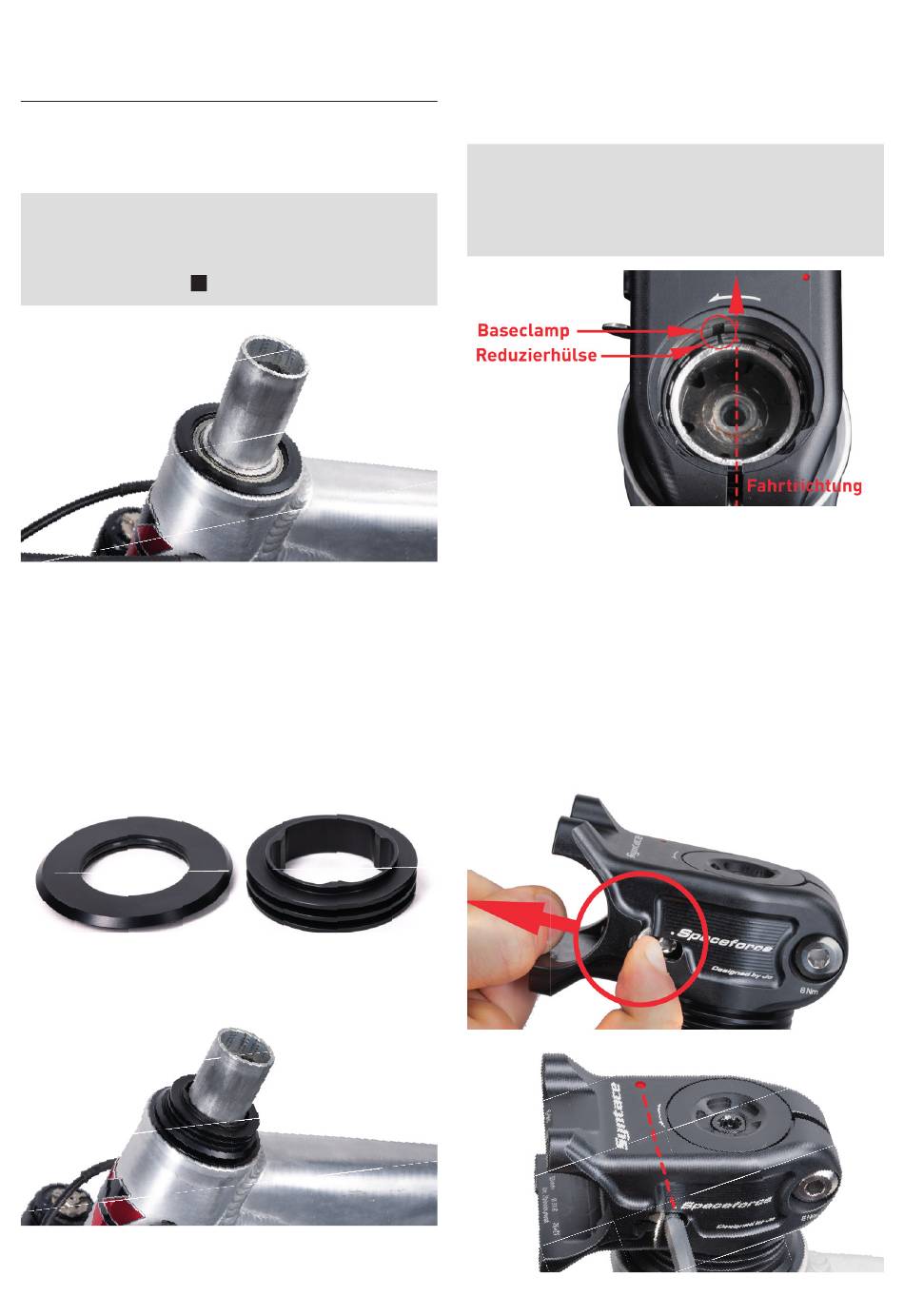

B. MONTAGE
1. Anbringen auf dem Gabelschaft
Um den Spaceforce montieren zu können, muss
der Gabelschaft freigelegt und abgelängt werden.
HINWEIS: Beachten Sie beim Ablängen des
Gabelschaftes die Mindesteinstecktiefe von
30 mm, gemessen an der Unterkante der
Spaceforce Shim
Abb.: Abgelängter Gabelschaft ohne Spacer
Ist der Gabelschaft freigelegt, kann der Space-
force Vorbau aufgesteckt werden. Falls Sie den
Lenker erhöhen wollen, ist das mit dem im Syn-
tace Shop erhältlichen Spacer Kit möglich
( Art.Nr. # 165656 ). Achten Sie bei der Montage
der Spacer darauf, dass diese richtig ausgerichtet
sind.
Abb.: Spacer Base und Top nach oben zeigend ausgerichtet
Abb.: Gabelschaft mit Spacer Base und Spacer Top
.
15
Der Body des Spaceforce, inklusive Reduzierhülse
und Baseclamp kann jetzt auf den vorbereiteten
Gabelschaft aufgesteckt werden.
HINWEIS: Der Schlitz der Reduzierhülse
muss deckungsgleich mit dem Spalt der
Baseclamp ausgerichtet sein ( ca. 11 Uhr in
Fahrtrichtung ).
Abb.: Ausrichten von Reduzierhülse und Baseclamp
Ziehen Sie nach dem Aufstecken die linke
Schraube der Baseclamp leicht an ( max. 1 Nm )
um später den Lenker noch ausrichten zu können.
Die Schraube erreichen Sie durch nach vorne
Drücken des Arretierhebels. Der rote Punkt auf
der Oberseite des Spaceforce dient der Orientie-
rung als Fluchtpunkt zur korrekten Ausrichtung
des Torx-Inbus.
Abb.: Zugang zur linken Baseclamp Schraube
Abb.: Anpeilen der linken Schraube der Baseclamp
- 7 -
