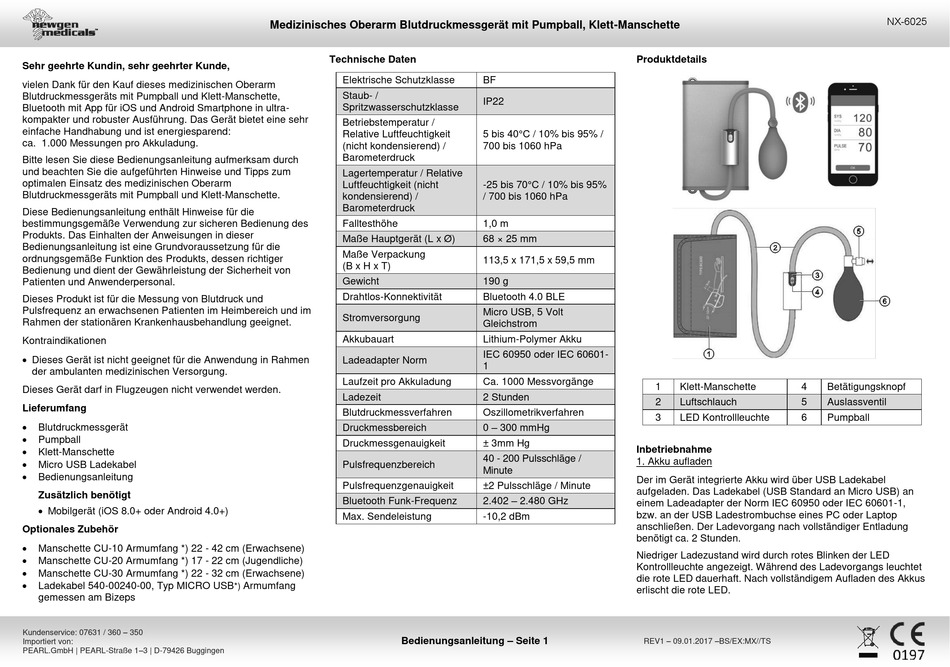

newgen medicals NX-6025 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses medizinischen Oberarm
Blutdruckmessgeräts mit Pumpball und Klett-Manschette,
Bluetooth mit App für iOS und Android Smartphone in ultra-
kompakter und robuster Ausführung. Das Gerät bietet eine sehr
einfache Handhabung und ist energiesparend:
ca. 1.000 Messungen pro Akkuladung.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps zum
optimalen Einsatz des medizinischen Oberarm
Blutdruckmessgeräts mit Pumpball und Klett-Manschette.
Diese Bedienungsanleitung enthält Hinweise für die
bestimmungsgemäße Verwendung zur sicheren Bedienung des
Produkts. Das Einhalten der Anweisungen in dieser
Bedienungsanleitung ist eine Grundvoraussetzung für die
ordnungsgemäße Funktion des Produkts, dessen richtiger
Bedienung und dient der Gewährleistung der Sicherheit von
Patienten und Anwenderpersonal.
Dieses Produkt ist für die Messung von Blutdruck und
Pulsfrequenz an erwachsenen Patienten im Heimbereich und im
Rahmen der stationären Krankenhausbehandlung geeignet.
Kontraindikationen
 Dieses Gerät ist nicht geeignet für die Anwendung in Rahmen
der ambulanten medizinischen Versorgung.
Dieses Gerät darf in Flugzeugen nicht verwendet werden.
Lieferumfang

Blutdruckmessgerät

Pumpball

Klett-Manschette

Micro USB Ladekabel

Bedienungsanleitung
Zusätzlich benötigt
 Mobilgerät (iOS 8.0+ oder Android 4.0+)
Optionales Zubehör
 Manschette CU-10 Armumfang *) 22 - 42 cm (Erwachsene)

Manschette CU-20 Armumfang *) 17 - 22 cm (Jugendliche)

Manschette CU-30 Armumfang *) 22 - 32 cm (Erwachsene)

Ladekabel 540-00240-00, Typ MICRO USB
gemessen am Bizeps
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Medizinisches Oberarm Blutdruckmessgerät mit Pumpball, Klett-Manschette
Technische Daten
Elektrische Schutzklasse
Staub- /
Spritzwasserschutzklasse
Betriebstemperatur /
Relative Luftfeuchtigkeit
(nicht kondensierend) /
Barometerdruck
Lagertemperatur / Relative
Luftfeuchtigkeit (nicht
kondensierend) /
Barometerdruck
Falltesthöhe
Maße Hauptgerät (L x Ø)
Maße Verpackung
(B x H x T)
Gewicht
Drahtlos-Konnektivität
Stromversorgung
Akkubauart
Ladeadapter Norm
Laufzeit pro Akkuladung
Ladezeit
Blutdruckmessverfahren
Druckmessbereich
Druckmessgenauigkeit
Pulsfrequenzbereich
Pulsfrequenzgenauigkeit
Bluetooth Funk-Frequenz
Max. Sendeleistung
Armumfang
*)
Bedienungsanleitung – Seite 1
Produktdetails
BF
IP22
5 bis 40°C / 10% bis 95% /
700 bis 1060 hPa
-25 bis 70°C / 10% bis 95%
/ 700 bis 1060 hPa
1,0 m
68 × 25 mm
113,5 x 171,5 x 59,5 mm
190 g
Bluetooth 4.0 BLE
Micro USB, 5 Volt
Gleichstrom
Lithium-Polymer Akku
IEC 60950 oder IEC 60601-
1
Ca. 1000 Messvorgänge
1
2 Stunden
2
Oszillometrikverfahren
3
0 – 300 mmHg
± 3mm Hg
Inbetriebnahme
40 - 200 Pulsschläge /
1. Akku aufladen
Minute
Der im Gerät integrierte Akku wird über USB Ladekabel
±2 Pulsschläge / Minute
aufgeladen. Das Ladekabel (USB Standard an Micro USB) an
2.402 – 2.480 GHz
einem Ladeadapter der Norm IEC 60950 oder IEC 60601-1,
bzw. an der USB Ladestrombuchse eines PC oder Laptop
-10,2 dBm
anschließen. Der Ladevorgang nach vollständiger Entladung
benötigt ca. 2 Stunden.
Niedriger Ladezustand wird durch rotes Blinken der LED
Kontrollleuchte angezeigt. Während des Ladevorgangs leuchtet
die rote LED dauerhaft. Nach vollständigem Aufladen des Akkus
erlischt die rote LED.
REV1 – 09.01.2017 –BS/EX:MX//TS
Klett-Manschette 4 Betätigungsknopf
Luftschlauch 5 Auslassventil
LED Kontrollleuchte 6 Pumpball
NX-6025
