Strapex STB 65

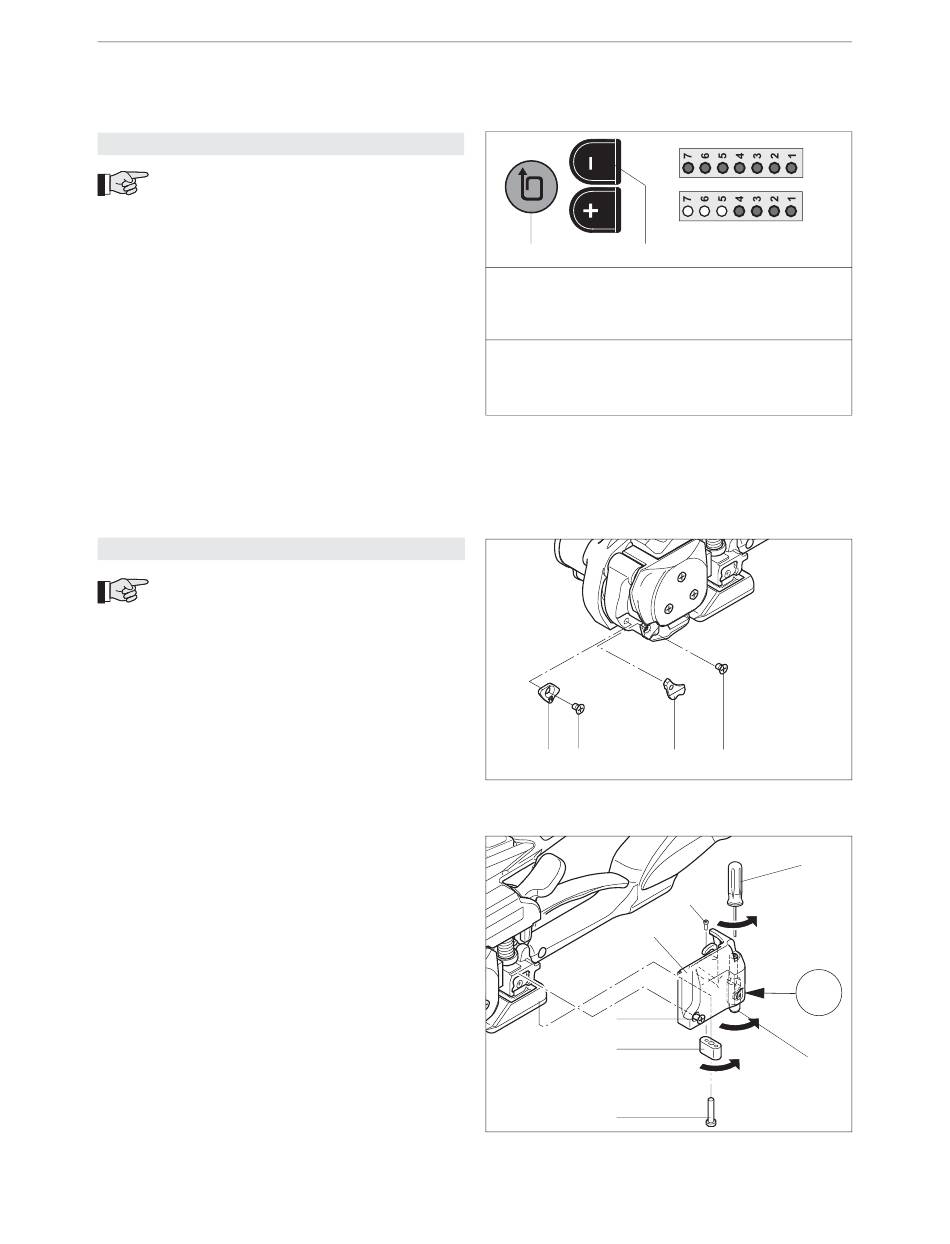

6.3.4 BANDSPANNUNGSBEREICH EINSTELLEN

Am Gerät können folgende zwei Bandspan-
nungsbereiche eingestellt werden:
A = 400–3300 N (Standard, PET Bänder)
B = 400–1400 N (Empfohlen für Polypro-
pylen (PP) Bänder)
Bandspannungsbereich abfragen:
– Drucktaste "–" (17/2) betätigen und festhalten, zu-
sätzlich Drucktaste "Spannkraft" (17/1) für eine
Sekunde betätigen.
– Blinken die LED's 1–7 = A (400–3300 N)
– Blinken die LED's 1–4 = B (400–1400 N)
Bandspannungsbereich wechseln:
– Drucktaste "–" (17/2) betätigen und festhalten, zu-
sätzlich Drucktaste "Spannkraft" (17/1) für eine
Sekunde betätigen.
– Drucktaste "–" oder "+" kurz betätigen, Band-
spannungsbereich wechselt (2 sec. warten bis Wert
gespeichert).

6.4 BANDBREITE EINSTELLEN

Das Gerät kann mit zwei verschiedenen
Bandbreiten betrieben werden (15–16 mm
oder 18–19 mm).
a) Umbau von 15–16 mm auf 18–19 mm
– Akku aus Gerät ziehen.
– Senkschraube (18/2) lösen und Bandanschlag
16 mm (18/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk-
schraube (18/4) lösen und Bandführung 16 mm
(18/3) entfernen.
– Senkschraube (19/3) und Zylinderschraube (19/1)
lösen und Deckel (19/4) entfernen.
– Zylinderschraube (19/5) lösen und Bandanschlag
(19/2) 180° drehen und montieren.
– Mit Schraubenzieher (19/6) Gewindebolzen acht
Umdrehungen lösen. Bandführung (19/7) nach
unten ziehen und 180° drehen (19 mm Anzeige
erscheint). Mit Schraubenzieher (19/6) Gewindebol-
zen festziehen und Deckel (19/4) wieder montieren.
Schrauben (19/1) und (19/3) mit Loctite 222 sichern.
b) Umbau von 18–19 mm auf 15–16 mm
– Ablauf wie unter Punkt a) beschrieben.
– Bandanschlag 16 mm (18/1) montieren (Senk-
schraube (18/2) mit Loctite 222 sichern).
– Bandführung 16 mm (18/3) montieren (Senk-
schraube (18/4) mit Loctite 222 sichern).
– Bandanschlag (19/2) drehen.
– Bandführung (19/7) drehen bis Anzeige "16"
erscheint.
12
All manuals and user guides at all-guides.com
Fig. 17
* Richtwerte! Effektivwert am Packgut ist abhängig
Fig. 18
Fig. 19
1
2
A)
1 2 3 4
400* 750* 900* 1300* 1600* 2000* 3300 N*
B)
1 2 3 4
400* 600* 750* 900* 1100* 1300* 1400 N*
vom Band und Packgut.
1 2 3
4
3
2
1
= A
= B
5 6 7
5 6 7
4
6
5
8 x
16/19
180°
180°
7
