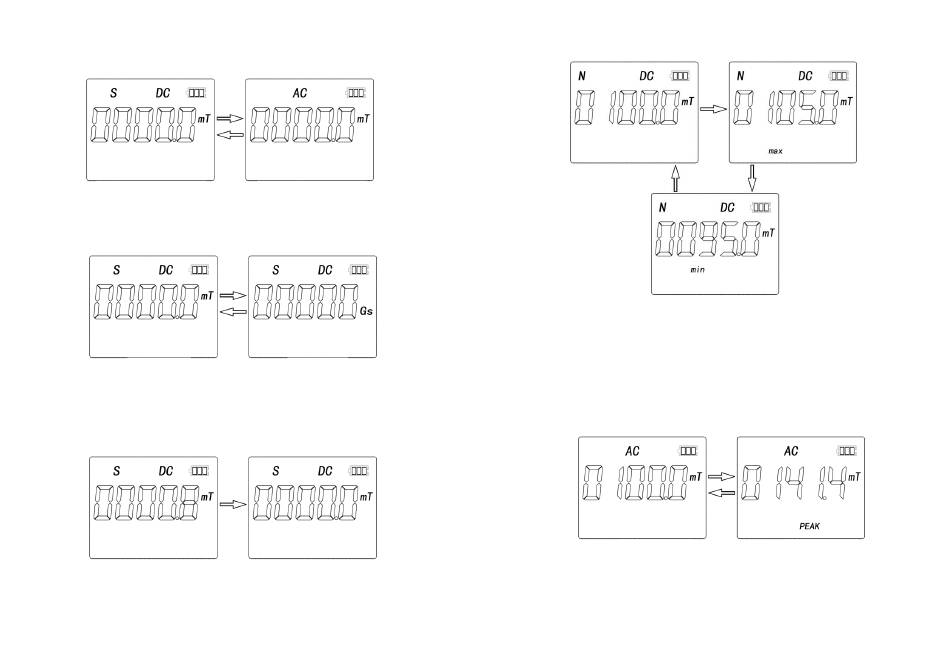

5) Wechseln zwischen AC/DC Modus indem die "AC/DC"-Taste (11)
gedrückt wird, zeigt der Bildschirm AC oder DC-Messung an:
DC Magnetfeld
6) Einheitenauswahl durch Betätigen der "Unit"-Taste (3),
ändert sich die Einheit zwischen mT und Gs
Einheit: mt
Einheit mT
7) Nullpunktrücksetzung. Die Hallsonde weit weg von einem Magnet-
feld halten oder in eine Nullpunktkalibrierkammer einstecken.
Anschließend die "Reset"-Taste (4) drücken, der Bildschirm zeigt nun
10
0.0(00) an:
Beachten: Nach dem Ändern des Messbereichs mit Taste (12) oder
Ändern des AC/DC Modus (11) muss der Nullpunkt zurück-gesetzt
werden bevor eine neue Messung durchgeführt wird.
AC Magnetfeld
Einheit Gs
Einheit: Gs
9
8) Max/Min halten auswählen durch Drücken der "Min/Max"-Taste (6).
Normale Anzeige
Beachten: Im Max/Min-Modus ändert sich die Anzeige nur wenn der
eigentliche Messwert größer/kleiner als der letzte angezeigte Wert ist.
Demnach muss zuerst im Normal-Modus eine Rücksetzung mithilfe
der Taste (6) durchgeführt werden, wenn Sie ein Magnetfeld messen
müssen, das kleiner oder größer als den vorherigen Messwert ist.
9) Das Anzeigeformat von AC-Signalen kann durch betätigen der
"RMS/Peak"-Taste (5) geändert werden. Die Messwerte werden wie
folgt dargestellt:
RMS
Beachten: RMS-Messungen sind die Standardeinstellung und
werden nicht weiter betitelt. Spitzenmessungen werden mit dem
Kennzeichen „Peak" betitelt. Für AC-Messwerte wird von einer
sinusförmigen Magnetfeldänderung ausgegangen. Der Effektivwert
10
Max halten
Min halten
Spitze
