Anzeige:

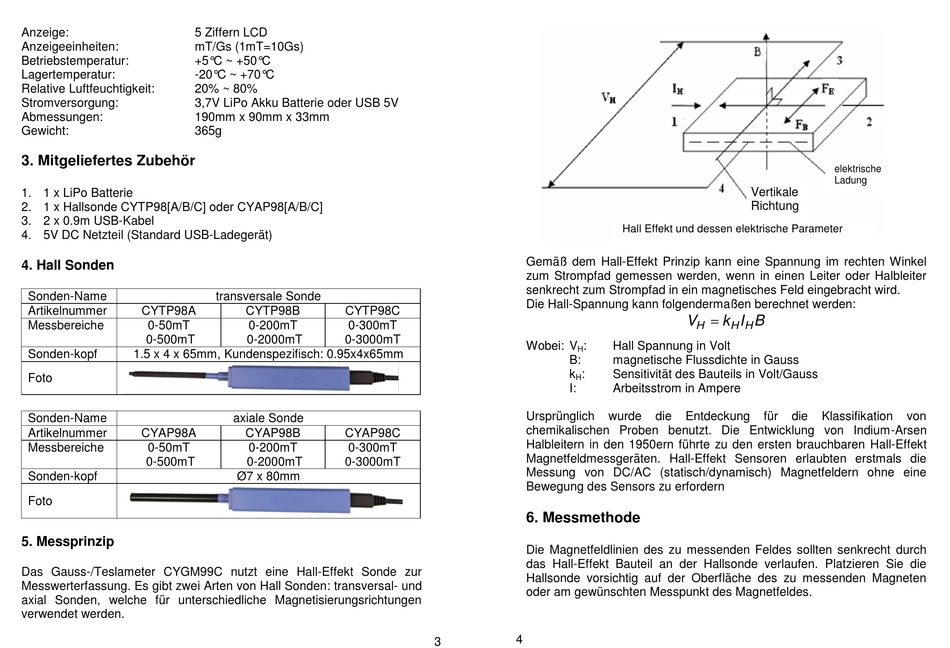

5 Ziffern LCD
Anzeigeeinheiten:
mT/Gs (1mT=10Gs)
Betriebstemperatur:
+5°C ~ +50°C
Lagertemperatur:
-20°C ~ +70°C
Relative Luftfeuchtigkeit:
20% ~ 80%
Stromversorgung:
3,7V LiPo Akku Batterie oder USB 5V
Abmessungen:
190mm x 90mm x 33mm
Gewicht:
365g
3. Mitgeliefertes Zubehör
1. 1 x LiPo Batterie
2. 1 x Hallsonde CYTP98[A/B/C] oder CYAP98[A/B/C]
3. 2 x 0.9m USB-Kabel
4. 5V DC Netzteil (Standard USB-Ladegerät)
4. Hall Sonden
Sonden-Name
Artikelnummer
CYTP98A
Messbereiche
0-50mT
0-500mT
Sonden-kopf
1.5 x 4 x 65mm, Kundenspezifisch: 0.95x4x65mm
Foto
Sonden-Name
Artikelnummer
CYAP98A
Messbereiche
0-50mT
0-500mT
Sonden-kopf
Foto
5. Messprinzip
Das Gauss-/Teslameter CYGM99C nutzt eine Hall-Effekt Sonde zur
Messwerterfassung. Es gibt zwei Arten von Hall Sonden: transversal- und
axial Sonden, welche für unterschiedliche Magnetisierungsrichtungen
verwendet werden.
transversale Sonde
CYTP98B
CYTP98C
0-200mT
0-300mT
0-2000mT
0-3000mT
axiale Sonde
CYAP98B
CYAP98C
0-200mT
0-300mT
0-2000mT
0-3000mT
Ø7 x 80mm
Gemäß dem Hall-Effekt Prinzip kann eine Spannung im rechten Winkel
zum Strompfad gemessen werden, wenn in einen Leiter oder Halbleiter
senkrecht zum Strompfad in ein magnetisches Feld eingebracht wird.
Die Hall-Spannung kann folgendermaßen berechnet werden:
Wobei: V
:
Hall Spannung in Volt
H
B:
magnetische Flussdichte in Gauss
k
:
Sensitivität des Bauteils in Volt/Gauss
H
I:
Arbeitsstrom in Ampere
Ursprünglich
wurde
chemikalischen Proben benutzt. Die Entwicklung von Indium-Arsen
Halbleitern in den 1950ern führte zu den ersten brauchbaren Hall-Effekt
Magnetfeldmessgeräten. Hall-Effekt Sensoren erlaubten erstmals die
Messung von DC/AC (statisch/dynamisch) Magnetfeldern ohne eine
Bewegung des Sensors zu erfordern
6. Messmethode
Die Magnetfeldlinien des zu messenden Feldes sollten senkrecht durch
das Hall-Effekt Bauteil an der Hallsonde verlaufen. Platzieren Sie die
Hallsonde vorsichtig auf der Oberfläche des zu messenden Magneten
oder am gewünschten Messpunkt des Magnetfeldes.
4
3
Vertikale
Vertica
Vertica
Richtung
l
l
Hall Effekt und dessen elektrische Parameter
Hall Effect and its Electrical Parameters
V
k
I
B
H
H
H
die
Entdeckung
für
die
elektrische
Elektrisc
Ladung
he
Ladung
Klassifikation
von
