Chen Yang CYHT208 Bedienungsanleitung

Gaussmeter
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen

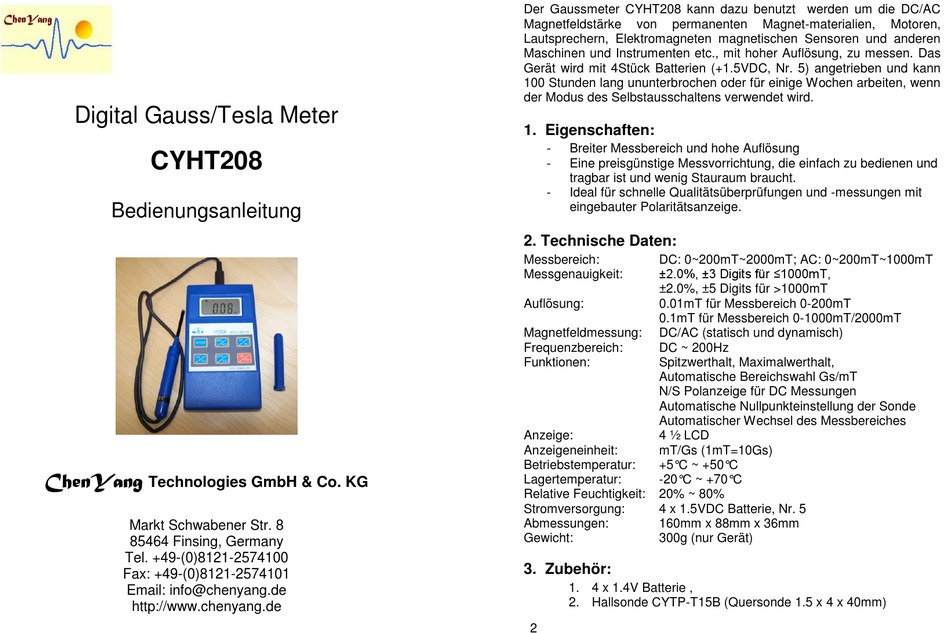

Digital Gauss/Tesla Meter
CYHT208
Bedienungsanleitung
ChenYang
Technologies GmbH & Co. KG
Markt Schwabener Str. 8
85464 Finsing, Germany
Tel. +49-(0)8121-2574100
Fax: +49-(0)8121-2574101
Email: info@chenyang.de
http://www.chenyang.de
Der Gaussmeter CYHT208 kann dazu benutzt werden um die DC/AC
Magnetfeldstärke
von
permanenten
Lautsprechern, Elektromagneten magnetischen Sensoren und anderen
Maschinen und Instrumenten etc., mit hoher Auflösung, zu messen. Das
Gerät wird mit 4Stück Batterien (+1.5VDC, Nr. 5) angetrieben und kann
100 Stunden lang ununterbrochen oder für einige Wochen arbeiten, wenn
der Modus des Selbstausschaltens verwendet wird.
1. Eigenschaften:
-
Breiter Messbereich und hohe Auflösung
-
Eine preisgünstige Messvorrichtung, die einfach zu bedienen und
tragbar ist und wenig Stauraum braucht.
-
Ideal für schnelle Qualitätsüberprüfungen und -messungen mit
eingebauter Polaritätsanzeige.
2. Technische Daten:
Messbereich:
DC: 0~200mT~2000mT; AC: 0~200mT~1000mT
±2.0%, ±3 Digits für ≤1000mT,
Messgenauigkeit:
±2.0%, ±5 Digits für >1000mT
Auflösung:
0.01mT für Messbereich 0-200mT
0.1mT für Messbereich 0-1000mT/2000mT
Magnetfeldmessung:
DC/AC (statisch und dynamisch)
Frequenzbereich:
DC ~ 200Hz
Funktionen:
Spitzwerthalt, Maximalwerthalt,
Automatische Bereichswahl Gs/mT
N/S Polanzeige für DC Messungen
Automatische Nullpunkteinstellung der Sonde
Automatischer Wechsel des Messbereiches
Anzeige:
4 ½ LCD
Anzeigeneinheit:
mT/Gs (1mT=10Gs)
Betriebstemperatur:
+5°C ~ +50°C
Lagertemperatur:
-20°C ~ +70°C
Relative Feuchtigkeit:
20% ~ 80%
Stromversorgung:
4 x 1.5VDC Batterie, Nr. 5
Abmessungen:
160mm x 88mm x 36mm
Gewicht:
300g (nur Gerät)
3. Zubehör:
1. 4 x 1.4V Batterie ,
2. Hallsonde CYTP-T15B (Quersonde 1.5 x 4 x 40mm)
2
Magnet-materialien,
Motoren,

Werbung

loading

Verwandte Anleitungen für Chen Yang CYHT208

Inhaltszusammenfassung für Chen Yang CYHT208

  • Seite 1 Der Gaussmeter CYHT208 kann dazu benutzt werden um die DC/AC Magnetfeldstärke permanenten Magnet-materialien, Motoren, Lautsprechern, Elektromagneten magnetischen Sensoren und anderen Maschinen und Instrumenten etc., mit hoher Auflösung, zu messen. Das Gerät wird mit 4Stück Batterien (+1.5VDC, Nr. 5) angetrieben und kann 100 Stunden lang ununterbrochen oder für einige Wochen arbeiten, wenn...
  • Seite 2 Halbleiter mit einem Stromfluss senkrecht zur Magnetfeldrichtung herangeführt wird. Die Hallspannung kann wie folgt berechnet werden: Hallspannung in Volt Der gemessene Bereich in Gauss Empfindlichkeit des Elements in Volt/Gauss 4. Spezielle Sonde Bias Betriebsstrom in Ampere Der ursprüngliche Nutzen dieser Entdeckung war für die Klassifikation CYAP-D60A: Axialsonde Ø6 x 40mm von chemischen Proben.

  • Seite 3: Teile Und Funktionen

    Messung der Frontplatte Oberflächenflussdichte Konvex eines Magneten DC Magnetfeld AC Magnetfeld Messung von AC Magnetfeld, erzeuget von AC Strom Anwendungsfehler der Hallsonde Zu großer Messdruck. So können Sie die Hallsonde leicht verletzten 7. Teile und Funktionen AC Modusmarkierung Symbols show the peak Spitzwerthalt AC display symbols DC polarity display...
  • Seite 4 Rückplatte 10) Kreismarkierung: die Seite mit dieser Markierung ist die messende Seite der Hallsonde. Sie sollten diese Seite benutzen, um die Oberfläche des Magnetfeldes von Permanentmagneten zu messen. Diese Seite sollte senkrecht zum Magnetfeld positioniert werden. Hallsensoren/Sonden Schutzrohr Konkav Quersonde Batterien-Decker Schutzrohr Konkav...
  • Seite 5 8. Messvorgang 1) Legen Sie die 4x1.5V Batterie in das Batteriefach des Messgeräts ein. 2) Verbinden Sie die Hallsonde mit dem Messgerät. 3) Schalten Sie das Messgerät durch Drücken der Taste (5) ein Einheit: mT Einheit: Gs 7) Stellen Sie den Gaussmeter zurück. Halten Sie die Hallsonde weit vom Magnetfeld entfernt, LCD Anzeige zeigt Null, nachdem Sie die Taste (7) gedrückt haben.

  • Seite 6: Garantie

    8) Wählen Sie Spitzwerthalt. Sie können Spitzwerthalt Modus oder 12) Selbstausschalten-Modus. Das Gaussmeter wird in den Selbst- normale Messmodus durch Drücken der Taste (3). ausschalten-Modus eingestellt, nämlich wird die Versorgungsquelle automatisch abgestellt, wenn man keine Taste des Gaussmeter innerhalb 5 Minuten drückt und das Gaussmeter sich nicht im Messmodus befindet, d.h.
