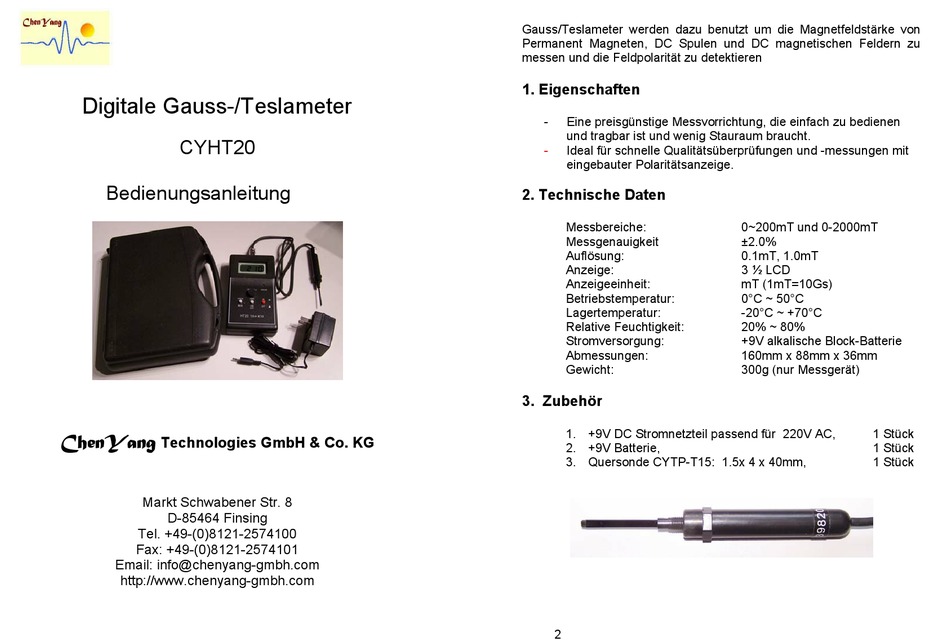

Digitale Gauss-/Teslameter
CYHT20
Bedienungsanleitung
ChenYang
Technologies GmbH & Co. KG
Markt Schwabener Str. 8
D-85464 Finsing
Tel. +49-(0)8121-2574100
Fax: +49-(0)8121-2574101
Email: info@chenyang-gmbh.com
http://www.chenyang-gmbh.com
Gauss/Teslameter werden dazu benutzt um die Magnetfeldstärke von
Permanent Magneten, DC Spulen und DC magnetischen Feldern zu
messen und die Feldpolarität zu detektieren
1. Eigenschaften
-
Eine preisgünstige Messvorrichtung, die einfach zu bedienen
und tragbar ist und wenig Stauraum braucht.
-
Ideal für schnelle Qualitätsüberprüfungen und -messungen mit
eingebauter Polaritätsanzeige.
2. Technische Daten
Messbereiche:
Messgenauigkeit
Auflösung:
Anzeige:
Anzeigeeinheit:
Betriebstemperatur:
Lagertemperatur:
Relative Feuchtigkeit:
Stromversorgung:
Abmessungen:
Gewicht:
3. Zubehör
1. +9V DC Stromnetzteil passend für 220V AC,
2. +9V Batterie,
3. Quersonde CYTP-T15: 1.5x 4 x 40mm,
2
0~200mT und 0-2000mT
±2.0%
0.1mT, 1.0mT
3 ½ LCD
mT (1mT=10Gs)
0°C ~ 50°C
-20°C ~ +70°C
20% ~ 80%
+9V alkalische Block-Batterie
160mm x 88mm x 36mm
300g (nur Messgerät)
1 Stück
1 Stück
1 Stück
Werbung
Verwandte Anleitungen für Chen Yang CYHT20
Inhaltszusammenfassung für Chen Yang CYHT20
- Seite 1 Permanent Magneten, DC Spulen und DC magnetischen Feldern zu messen und die Feldpolarität zu detektieren 1. Eigenschaften Digitale Gauss-/Teslameter Eine preisgünstige Messvorrichtung, die einfach zu bedienen und tragbar ist und wenig Stauraum braucht. CYHT20 Ideal für schnelle Qualitätsüberprüfungen und -messungen mit eingebauter Polaritätsanzeige. Bedienungsanleitung 2. Technische Daten Messbereiche:...
- Seite 2 4. Spezielle Sonde Der ursprüngliche Nutzen dieser Entdeckung war für die Klassifikation von chemischen Proben. Die Entwicklung der Indiumarsenmetall- halbleitermittel in den fünfziger Jahren führte zu den ersten nützlichen CYAP-D60: Axialsonde Ø6 x 40mm Instrumenten des Halleffekts. Mit Halleffektsensoren war es möglich die DC oder statische Magnetfelder mit der erforderlichen Bewegung des Sensors zu messen.
- Seite 3 7. Teile und ihre Funktion Rückplatte Frontplatte Konvex Strom Steckbuchse Batterie Fach Zero Schutzrohr Meas. Konkav CYHT20 Digital Gauss/Tesla Meter Steckdose mit 5 Kontaktstiften 2: LED Anzeige Kalibrier-Regelwiderstand 4: Nullpunkteinstellung Stromschalter 6: Messbereichwahl Kalibrierung/Messung 8: Kalibrierwert Stecker der Hallsonde 10: Kreismarkierung...
- Seite 4 1) Steckdose: um die Hallsonde mit dem Messgerät zu verbinden 7) Entfernen Sie das Schutzrohr des Hallsensors, positionieren Sie die 2) LCD Anzeige: um die Feldstärke (0-199.9mT or 0-1999mT) und messende Kreismarkierung (10) an der Oberfläche des zu Polrichtung anzuzeigen (“+” Nordpol, “-“ Südpol) messenden Objektes (zum Beispiel auf einem Permanentmagnet), 3) Kalibrier-Regelwiderstand: Strom...
