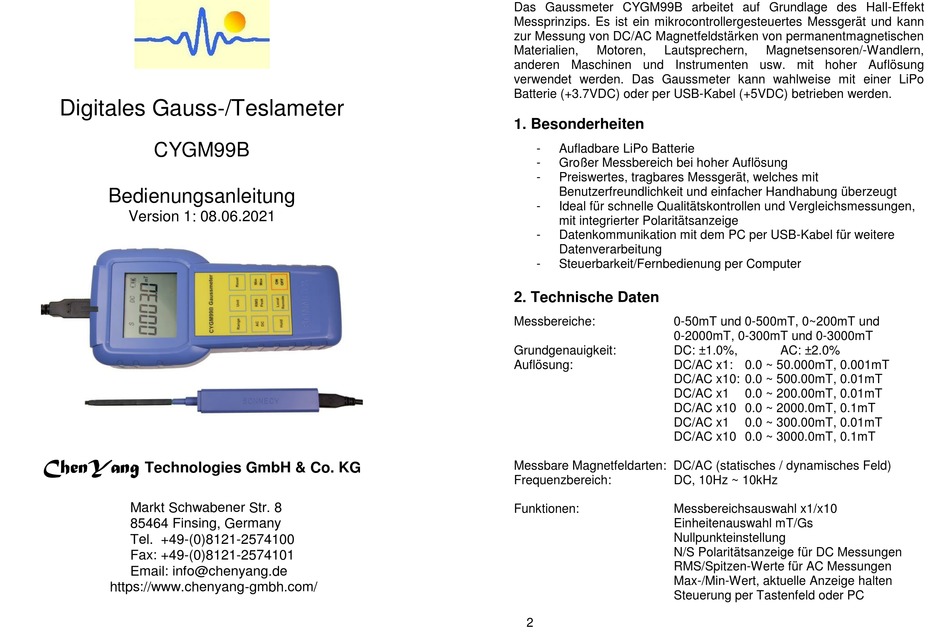

Digitales Gauss-/Teslameter
CYGM99B
Bedienungsanleitung
Version 1: 08.06.2021
ChenYang
Technologies GmbH & Co. KG
Markt Schwabener Str. 8
85464 Finsing, Germany
Tel. +49-(0)8121-2574100
Fax: +49-(0)8121-2574101
Email: info@chenyang.de
https://www.chenyang-gmbh.com/
Das Gaussmeter CYGM99B arbeitet auf Grundlage des Hall-Effekt
Messprinzips. Es ist ein mikrocontrollergesteuertes Messgerät und kann
zur Messung von DC/AC Magnetfeldstärken von permanentmagnetischen
Materialien,
Motoren,
Lautsprechern,
anderen Maschinen und Instrumenten usw. mit hoher Auflösung
verwendet werden. Das Gaussmeter kann wahlweise mit einer LiPo
Batterie (+3.7VDC) oder per USB-Kabel (+5VDC) betrieben werden.
1. Besonderheiten
-
Aufladbare LiPo Batterie
-
Großer Messbereich bei hoher Auflösung
-
Preiswertes, tragbares Messgerät, welches mit
Benutzerfreundlichkeit und einfacher Handhabung überzeugt
-
Ideal für schnelle Qualitätskontrollen und Vergleichsmessungen,
mit integrierter Polaritätsanzeige
-
Datenkommunikation mit dem PC per USB-Kabel für weitere
Datenverarbeitung
-
Steuerbarkeit/Fernbedienung per Computer
2. Technische Daten
Messbereiche:
0-50mT und 0-500mT, 0~200mT und
0-2000mT, 0-300mT und 0-3000mT
Grundgenauigkeit:
DC: ±1.0%,
Auflösung:
DC/AC x1: 0.0 ~ 50.000mT, 0.001mT
DC/AC x10: 0.0 ~ 500.00mT, 0.01mT
DC/AC x1
DC/AC x10 0.0 ~ 2000.0mT, 0.1mT
DC/AC x1
DC/AC x10 0.0 ~ 3000.0mT, 0.1mT
Messbare Magnetfeldarten: DC/AC (statisches / dynamisches Feld)
Frequenzbereich:
DC, 10Hz ~ 10kHz
Funktionen:
Messbereichsauswahl x1/x10
Einheitenauswahl mT/Gs
Nullpunkteinstellung
N/S Polaritätsanzeige für DC Messungen
RMS/Spitzen-Werte für AC Messungen
Max-/Min-Wert, aktuelle Anzeige halten
Steuerung per Tastenfeld oder PC
2
Magnetsensoren/-Wandlern,
AC: ±2.0%
0.0 ~ 200.00mT, 0.01mT
0.0 ~ 300.00mT, 0.01mT
