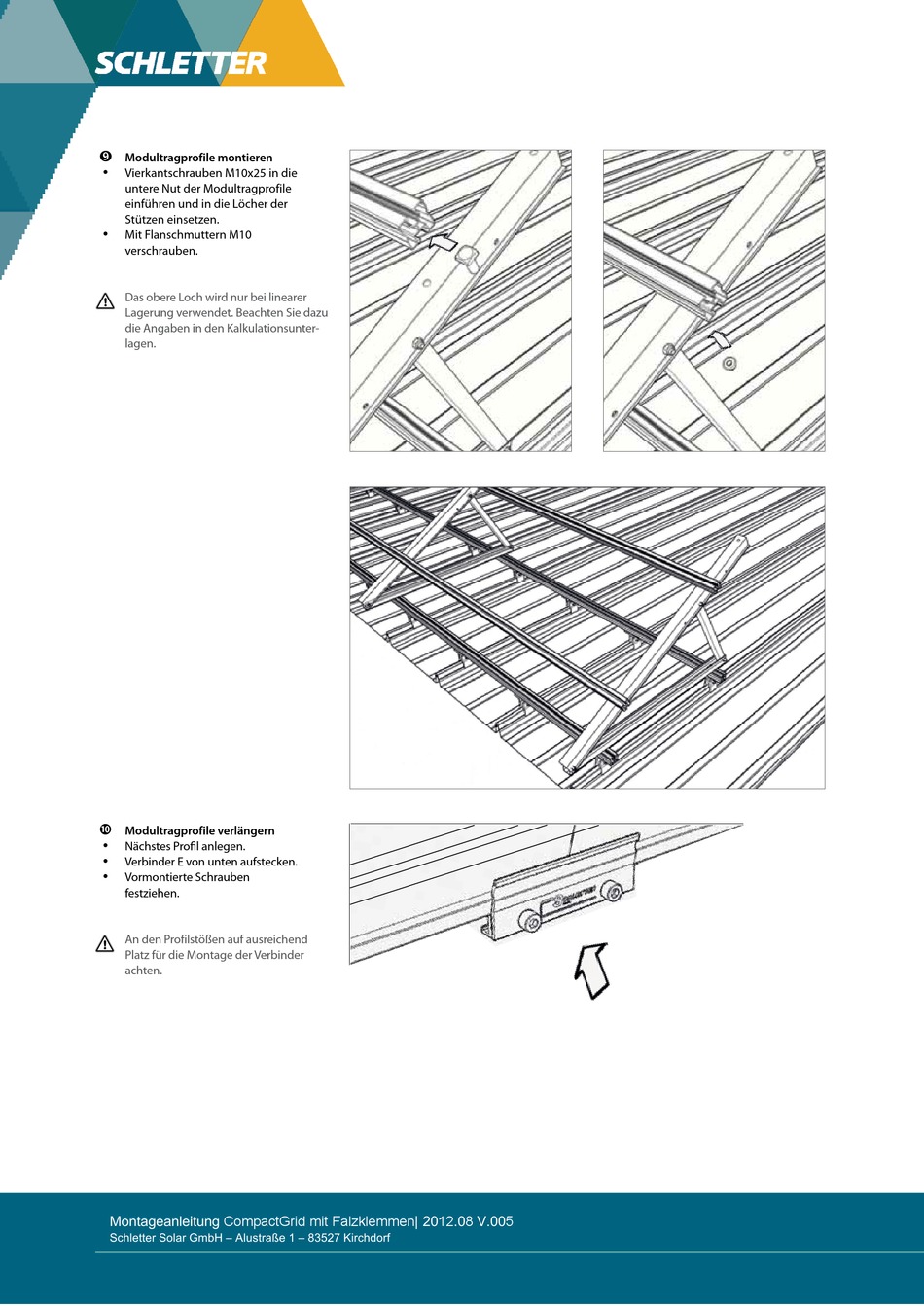

Modultragprofile montieren
•
Vierkantschrauben M10x25 in die
untere Nut der Modultragprofile
einführen und in die Löcher der
Stützen einsetzen.
•
Mit Flanschmuttern M10
verschrauben.
Das obere Loch wird nur bei linearer
Lagerung verwendet. Beachten Sie dazu
die Angaben in den Kalkulationsunter-
lagen.
Modultragprofile verlängern
•
Nächstes Profil anlegen.
•
Verbinder E von unten aufstecken.
•
Vormontierte Schrauben
festziehen.
An den Profilstößen auf ausreichend
Platz für die Montage der Verbinder
achten.
Montageanleitung CompactGrid mit Falzklemmen| 2012.08 V.005
Schletter Solar GmbH – Alustraße 1 – 83527 Kirchdorf
