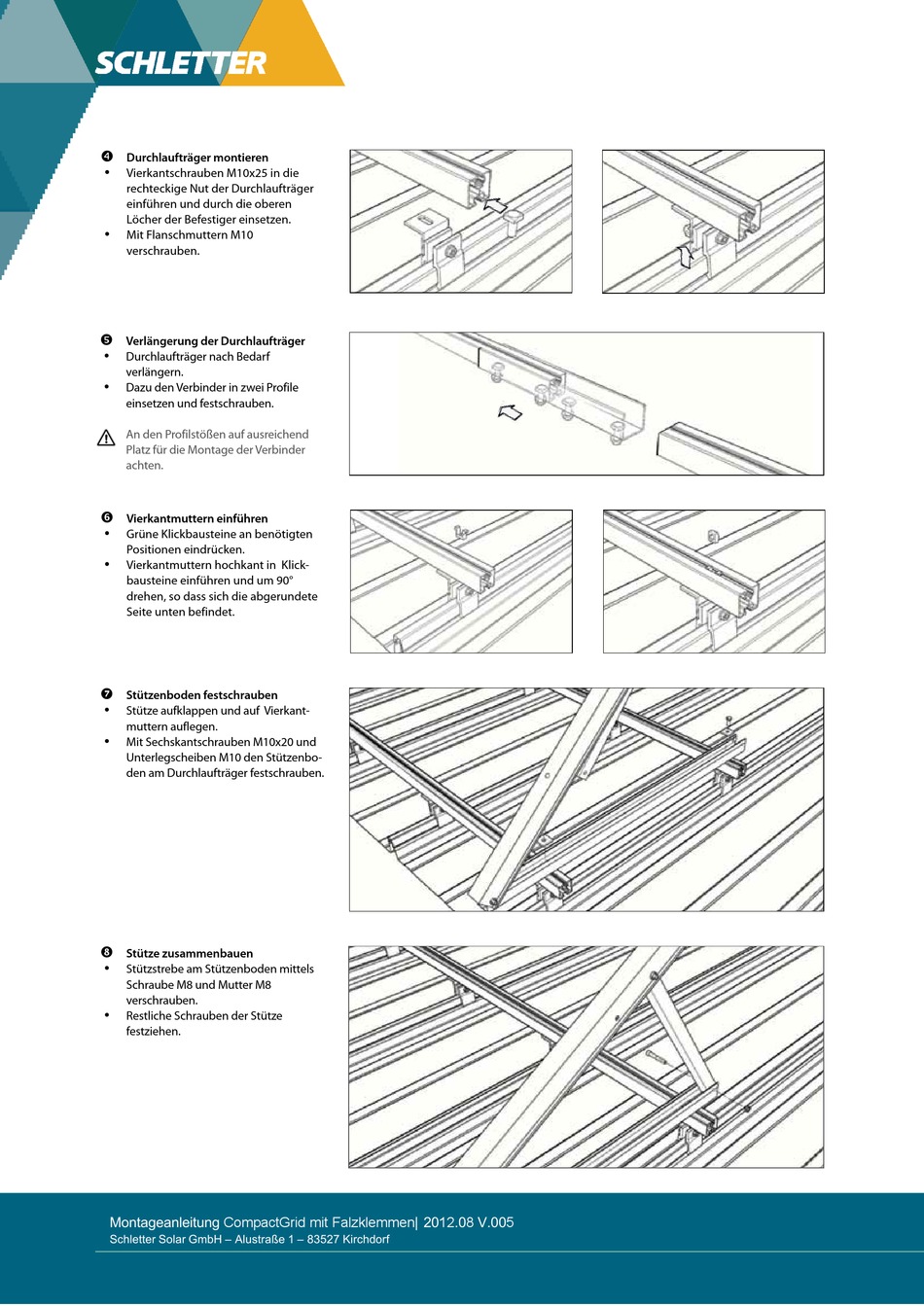

Durchlaufträger montieren
•
Vierkantschrauben M10x25 in die
rechteckige Nut der Durchlaufträger
einführen und durch die oberen
Löcher der Befestiger einsetzen.
•
Mit Flanschmuttern M10
verschrauben.
Verlängerung der Durchlaufträger
•
Durchlaufträger nach Bedarf
verlängern.
•
Dazu den Verbinder in zwei Profile
einsetzen und festschrauben.
An den Profilstößen auf ausreichend
Platz für die Montage der Verbinder
achten.
Vierkantmuttern einführen
•
Grüne Klickbausteine an benötigten
Positionen eindrücken.
•
Vierkantmuttern hochkant in Klick-
bausteine einführen und um 90°
drehen, so dass sich die abgerundete
Seite unten befindet.
Stützenboden festschrauben
•
Stütze aufklappen und auf Vierkant-
muttern auflegen.
•
Mit Sechskantschrauben M10x20 und
Unterlegscheiben M10 den Stützenbo-
den am Durchlaufträger festschrauben.
Stütze zusammenbauen
•
Stützstrebe am Stützenboden mittels
Schraube M8 und Mutter M8
verschrauben.
•
Restliche Schrauben der Stütze
festziehen.
Montageanleitung CompactGrid mit Falzklemmen| 2012.08 V.005
Schletter Solar GmbH – Alustraße 1 – 83527 Kirchdorf
