Montagebereich definieren
•
Befestiger im Rand- und
Eckbereich ggf. verdichten.
•
Beachten Sie die weiteren
Hinweise aus der Systemstatik.
Befestiger positionieren
•
Maß A beachten!
•
Verschattungsabstand B zwischen
den Modulreihen beachten! Diesen
entnehmen Sie aus den Kalkulations-
unterlagen (oder z.B. aus unserem im
Internet erhältlichen Verschattungs-
rechner)
Befestiger montieren
•
Informationen zur Montage ent-
nehmen Sie bitte der gesonderten
Montageanleitung des Befestigers.

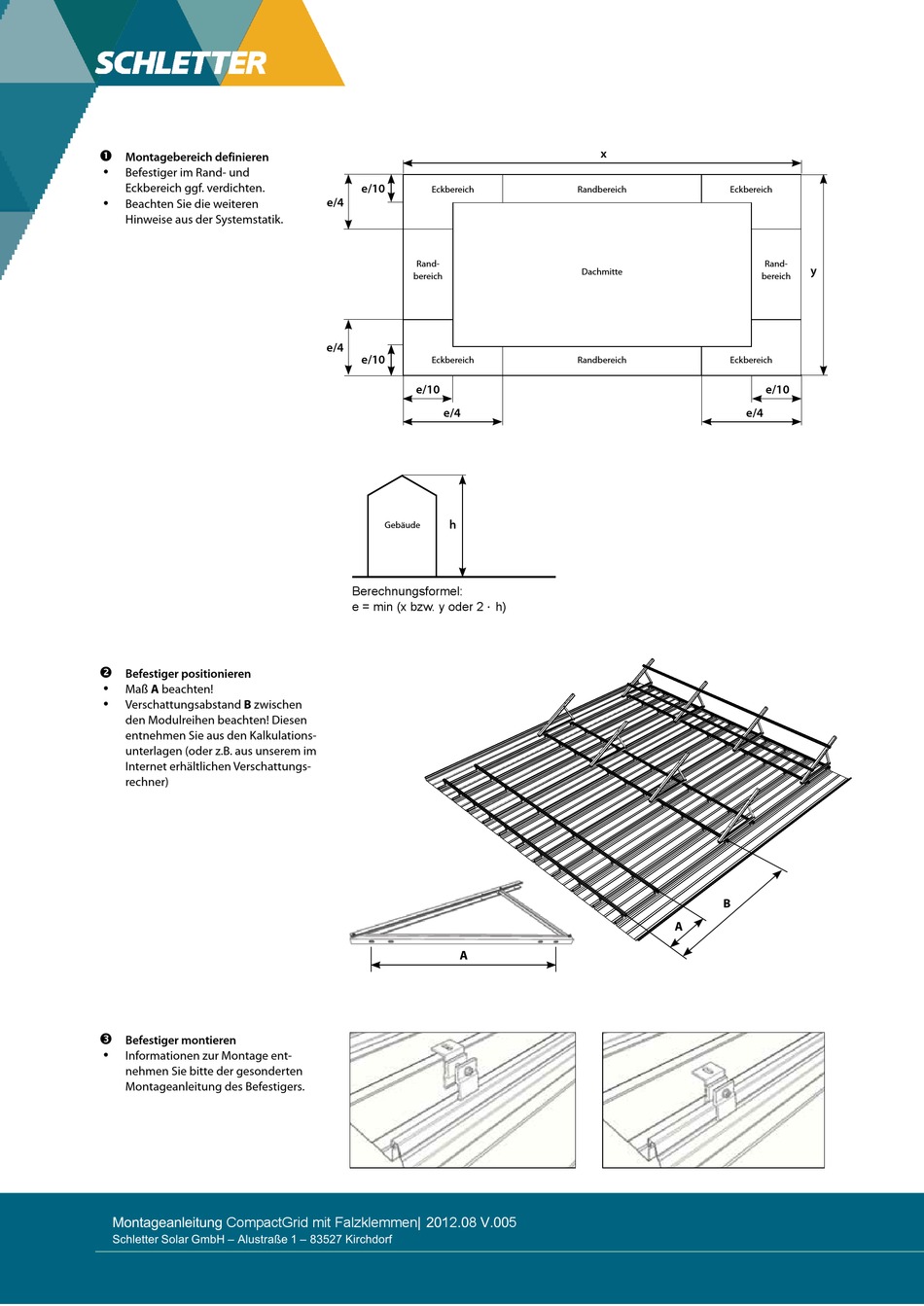

Montageanleitung CompactGrid mit Falzklemmen| 2012.08 V.005
2
Schletter Solar GmbH – Alustraße 1 – 83527 Kirchdorf
e/10
Eckbereich
e/4
Rand-
bereich
e/4
e/10
Eckbereich
e/10
e/4
h
Gebäude
Berechnungsformel:
.
e = min (x bzw. y oder 2
h)
A
x
Randbereich
Eckbereich
Dachmitte
Randbereich
Eckbereich
e/4
B
A
Rand-
y
bereich
e/10
