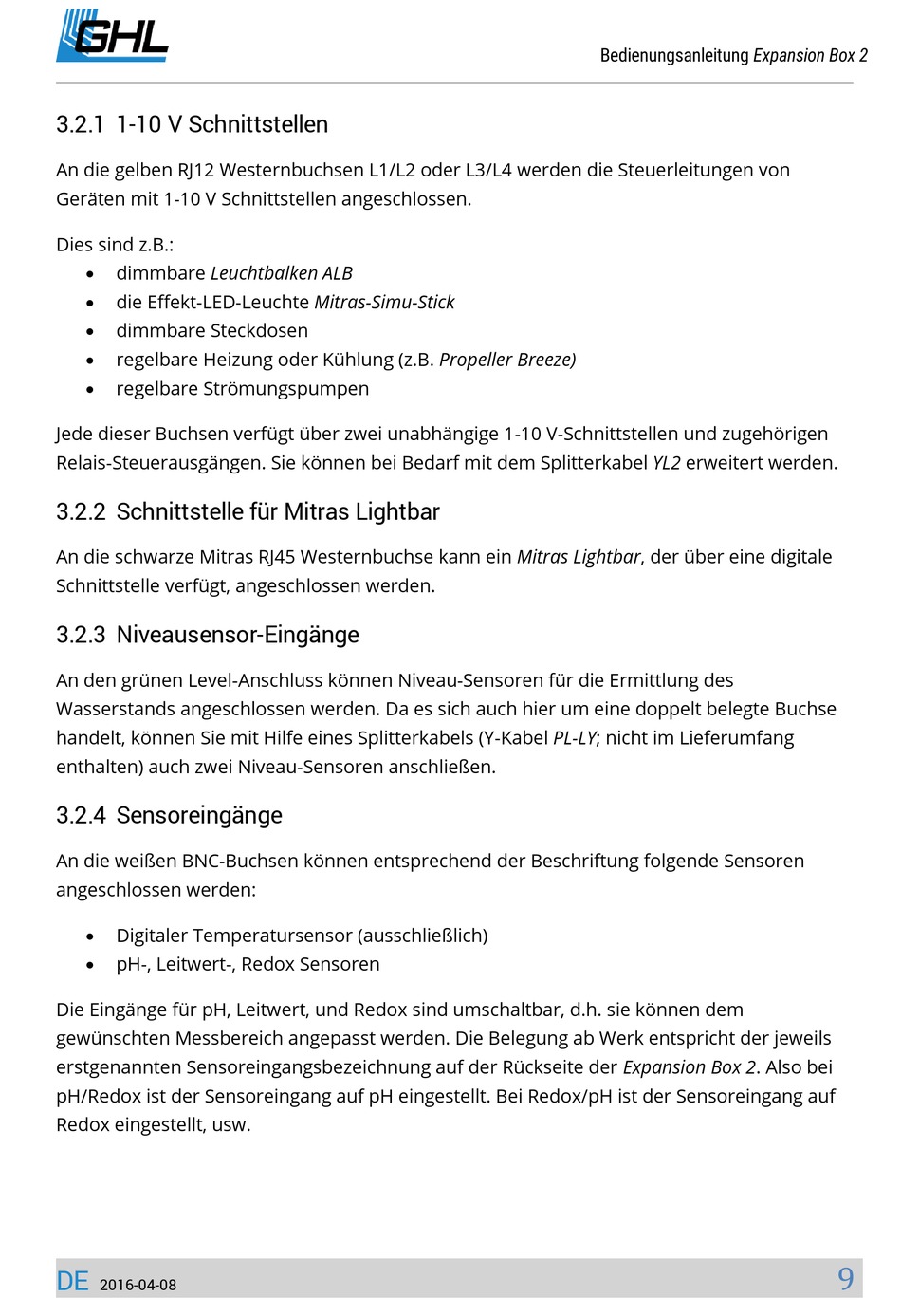

3.2.1 1-10 V Schnittstellen
An die gelben RJ12 Westernbuchsen L1/L2 oder L3/L4 werden die Steuerleitungen von
Geräten mit 1-10 V Schnittstellen angeschlossen.
Dies sind z.B.:
dimmbare Leuchtbalken ALB
die Effekt-LED-Leuchte Mitras-Simu-Stick
dimmbare Steckdosen
regelbare Heizung oder Kühlung (z.B. Propeller Breeze)
regelbare Strömungspumpen
Jede dieser Buchsen verfügt über zwei unabhängige 1-10 V-Schnittstellen und zugehörigen
Relais-Steuerausgängen. Sie können bei Bedarf mit dem Splitterkabel YL2 erweitert werden.
3.2.2 Schnittstelle für Mitras Lightbar
An die schwarze Mitras RJ45 Westernbuchse kann ein Mitras Lightbar, der über eine digitale
Schnittstelle verfügt, angeschlossen werden.
3.2.3 Niveausensor-Eingänge
An den grünen Level-Anschluss können Niveau-Sensoren für die Ermittlung des
Wasserstands angeschlossen werden. Da es sich auch hier um eine doppelt belegte Buchse
handelt, können Sie mit Hilfe eines Splitterkabels (Y-Kabel PL-LY; nicht im Lieferumfang
enthalten) auch zwei Niveau-Sensoren anschließen.
3.2.4 Sensoreingänge
An die weißen BNC-Buchsen können entsprechend der Beschriftung folgende Sensoren
angeschlossen werden:
Digitaler Temperatursensor (ausschließlich)
pH-, Leitwert-, Redox Sensoren
Die Eingänge für pH, Leitwert, und Redox sind umschaltbar, d.h. sie können dem
gewünschten Messbereich angepasst werden. Die Belegung ab Werk entspricht der jeweils
erstgenannten Sensoreingangsbezeichnung auf der Rückseite der Expansion Box 2. Also bei
pH/Redox ist der Sensoreingang auf pH eingestellt. Bei Redox/pH ist der Sensoreingang auf
Redox eingestellt, usw.
DE
2016-04-08
Bedienungsanleitung Expansion Box 2
9
