Modul Einstecken; Gehäuse Schließen - GHL ProfiLux Expansion Box 2 Bedienungsanleitung

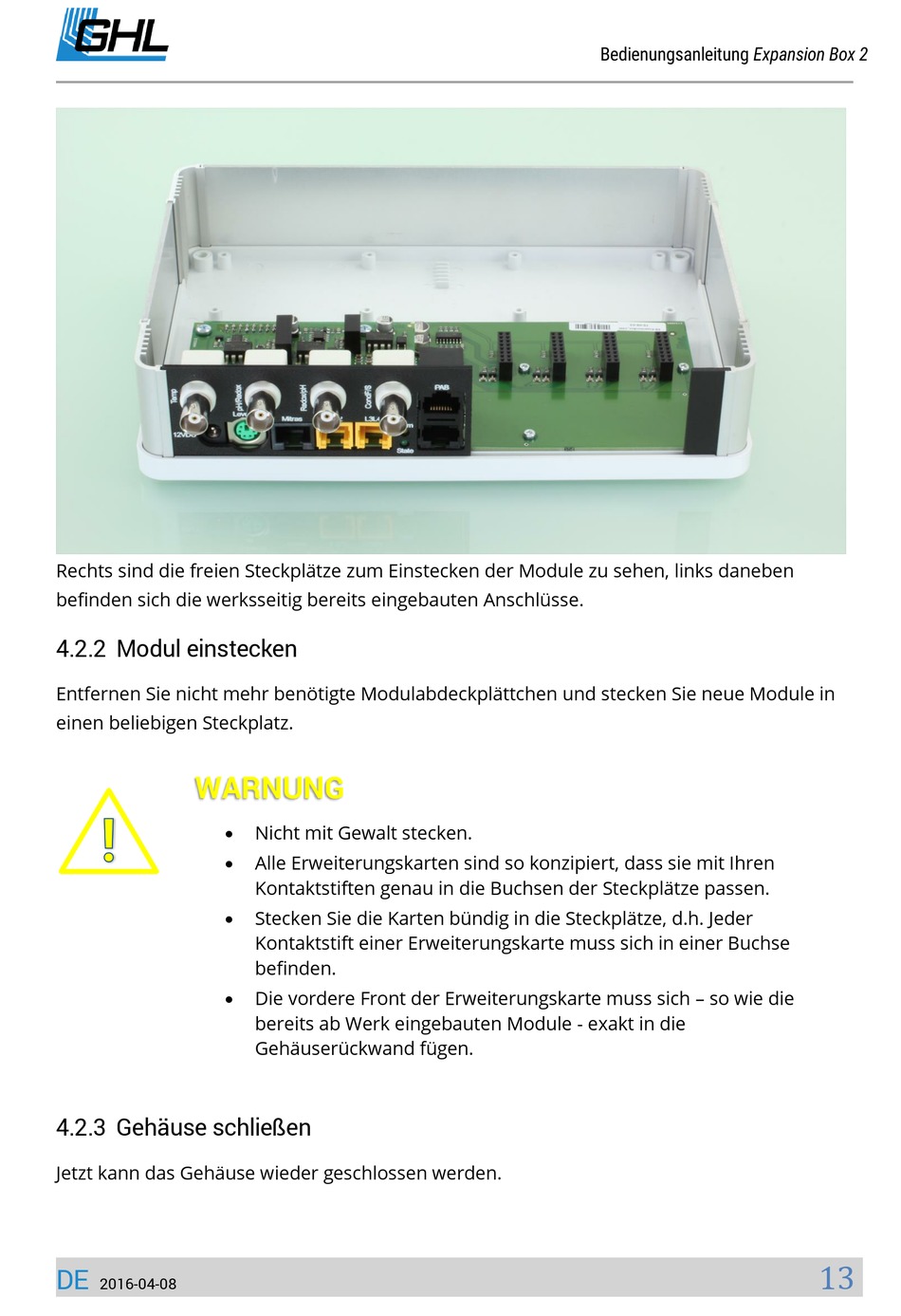

Rechts sind die freien Steckplätze zum Einstecken der Module zu sehen, links daneben
befinden sich die werksseitig bereits eingebauten Anschlüsse.

4.2.2 Modul einstecken

Entfernen Sie nicht mehr benötigte Modulabdeckplättchen und stecken Sie neue Module in
einen beliebigen Steckplatz.
WARNUNG
4.2.3 Gehäuse schließen
Jetzt kann das Gehäuse wieder geschlossen werden.
DE
2016-04-08
Nicht mit Gewalt stecken.

Alle Erweiterungskarten sind so konzipiert, dass sie mit Ihren

Kontaktstiften genau in die Buchsen der Steckplätze passen.
Stecken Sie die Karten bündig in die Steckplätze, d.h. Jeder

Kontaktstift einer Erweiterungskarte muss sich in einer Buchse
befinden.
Die vordere Front der Erweiterungskarte muss sich – so wie die

bereits ab Werk eingebauten Module - exakt in die
Gehäuserückwand fügen.
Bedienungsanleitung Expansion Box 2
13
