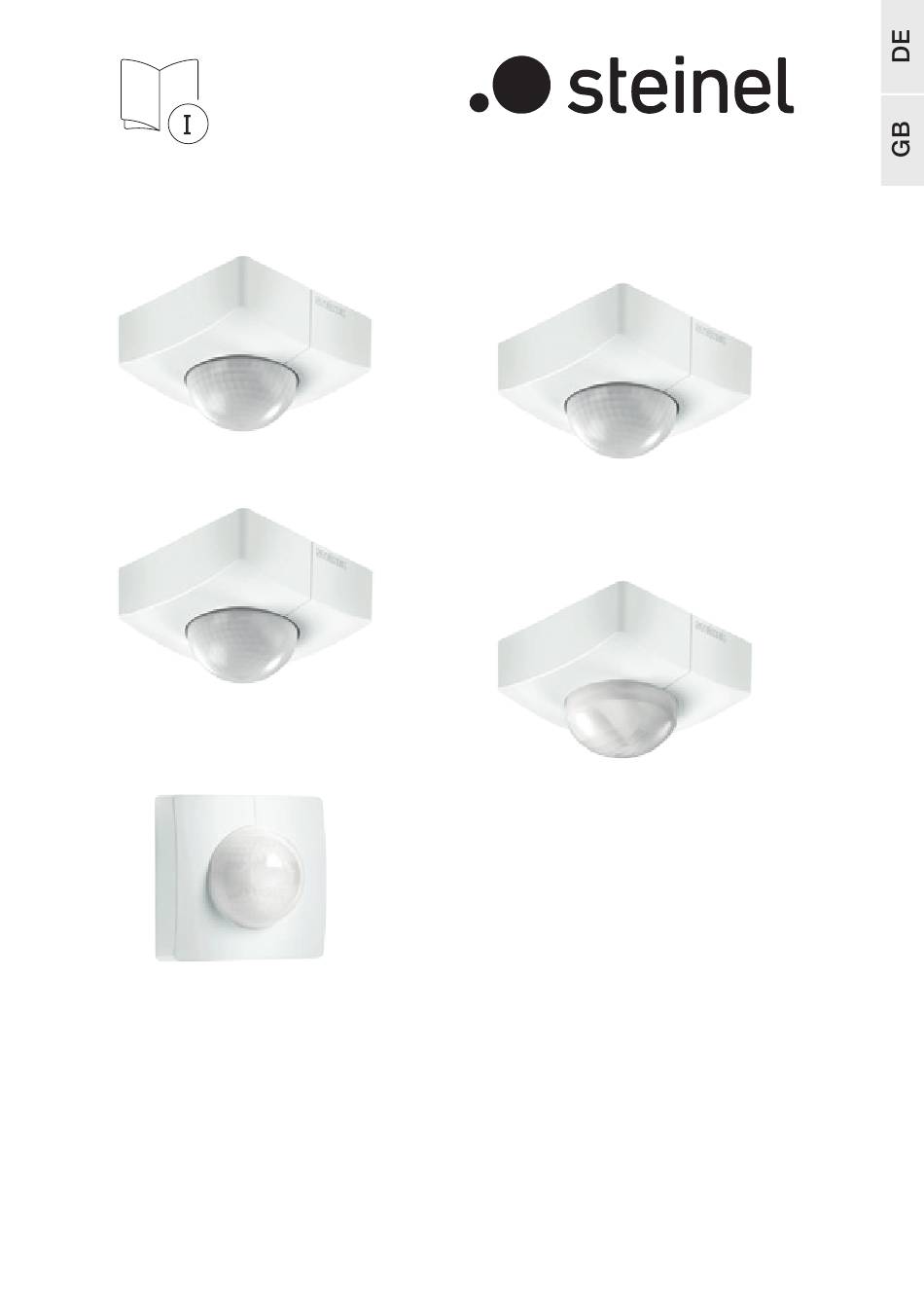

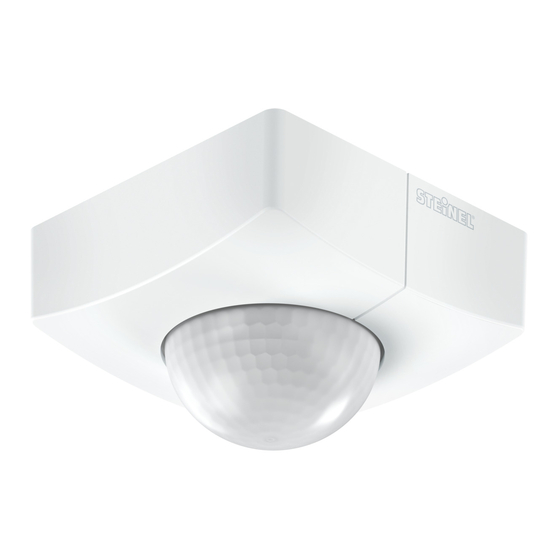

- Seite 1 IS 3360 IS 345 IS 3360 PF IS 3360 MX PF IS 345 PF IS 345 MX PF IS 3180 PF...
- Seite 2 DE � � � � � � � � � 15 Textteil beachten! GB � � � � � � � � � 26 Follow written instructions!
- Seite 5 5 s - 15 min.
-
Seite 15: Zu Diesem Dokument
1� Zu diesem Dokument – Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument� 2� Allgemeine Sicherheitshinweise Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen! •... -
Seite 16: Elektrische Installation
Lieferumfang Unterputzmontage (Abb� 3�1) Lieferumfang Aufputzmontage (Abb� 3�2) Geräteübersicht (Abb� 3�3) A Lastmodul Zuleitung Aufputz B Lastmodul Zuleitung Unterptuz C Designblende rund oder eckig D Sensormodul E Abdekschale Produktmaße Aufputz/Unterputz (Abb� 3�4) IS 3360 IS, IS 3360 MX, IS 345 Aufputz/Unterputz (Abb� 3�5) IS 345 MX Aufputz/Wandmontage (Abb�... -
Seite 17: Montage
5� Montage • Alle Bauteile auf Beschädigungen prüfen. • Bei Schäden das Produkt nicht in Betrieb nehmen. • Geeigneten Montageort unter Berücksichtigung der Reichweite und Bewegungserfassung vornehmen. Montageschritte Unterputz - Zuleitung (Abb� 5�1) Montageschritte Aufputz - Zuleitung (Abb� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montageschritte Unterputz - Zuleitung (Wandmontage) IS 3180 (Abb�... - Seite 18 Erfassungsbereich/Reichweite IS 3360 (Abb� 5�6) IS 345 (Abb� 5�8) IS 3360 MX (Abb� 5�7) IS 345 MX (Abb� 5�9) Montagehöhe Reichweite (Tangential) Montagehöhe Reichweite (Tangential) 14 m 10 m 14 m 30 m × 4 9 m 14 m 10 m 25 m × 4 6 m 16 m 8 m 20 m × 4 2,8 m 18 m 6 m 15 m × 4 4 m 10 m × 4 IS 3180 (Abb�...
-
Seite 19: Funktion/Bedienung
6� Funktion/Bedienung Werkseinstellungen Dämmerungseinstellung: 1000 Lux Zeiteinstellung: 5 s Dämmerungseinstellung (Abb� 6�1) Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 bis 1000 Lux eingestellt werden. Einstellregler bedeutet Dämmerungsbetrieb ca. 2 Lux. Einstellregler bedeutet Tageslichtbetrieb/helligkeitsunabhängig. Teach-Modus Bei gewünschten Lichtverhältnissen, an denen der Sensor zukünftig bei Bewegung ein- schalten soll, ist der Regler auf zu stellen. - Seite 20 Sensorbetrieb 1) Licht einschalten (wenn Leuchte AUS): Schalter 1 × AUS und AN. Sensor bleibt für die eingestellte Zeit an. 2) Licht ausschalten (wenn Leuchte AN): Schalter 1 × AUS und AN. Sensor geht aus bzw. in den Sensorbetrieb über. Dauerlichtbetrieb 1) Dauerlicht einschalten: Schalter 2 × AUS und AN.
-
Seite 21: Herstellergarantie
Zusatzfunktionen Smart Remote – Zeiteinstellung: 5 s - 60 min – Dämmerungseinstellung: 2 - 1000 Lux – Initialzustand; Verhalten nach Anlegen der Versorgungsspannung Licht AN/AUS – Burn in – Sensor Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung. 8� Betrieb/Pflege Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. - Seite 22 Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit D E U dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. J A H R Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garan- tiezeit sorgfältig aufzubewahren.
-
Seite 23: Technische Daten
11� Technische Daten IS 3180 IS 3360/IS 3360 MX IS 345 IS 345 MX Abmessungen Aufputz rund Ø 126 × 65 mm (L × B × H) Aufputz eckig 95 × 95 × 65 mm Unterputz rund Ø 124 × 78 mm Unterputz eckig 94 × 94 × 78 mm Leistung Glüh-/Halogenlampenlast 2000 W Leuchtstofflampen EVGs 1500 W Leuchtstofflampen unkompensiert 1000 VA Leuchtstofflampen reihenkompensiert 400 VA Leuchtstofflampen parallelkompensier 1000 VA... -
Seite 24: Betriebsstörungen
12� Betriebsstörungen Störung Ursache Abhilfe Sensor ohne Spannung n Sicherung defekt, nicht n neue Sicherung, Netz- eingeschaltet, Leitung schalter einschalten, unterbrochen Leitung mit Spannungs- prüfer überprüfen n Kurzschluss n Anschlüsse überprüfen Sensor schaltet nicht ein n bei Tagesbetrieb, n neu einstellen Dämmerungseinstellung steht auf Nachtbetrieb n Glühlampe defekt... - Seite 25 Störung Ursache Abhilfe Sensor schaltet n Wind bewegt Bäume n Bereich umstellen unerwünscht ein und Sträucher im Erfassungsbereich n Erfassung von Autos n Bereich umstellen auf der Straße n Sonnenlicht fällt auf die n Sensor geschützt Linse anbringen oder Bereich umstellen n plötzliche Temperatur- n Bereich verändern,...
