Intec Argus 162 Menü- & Leitungsplan Seite 6

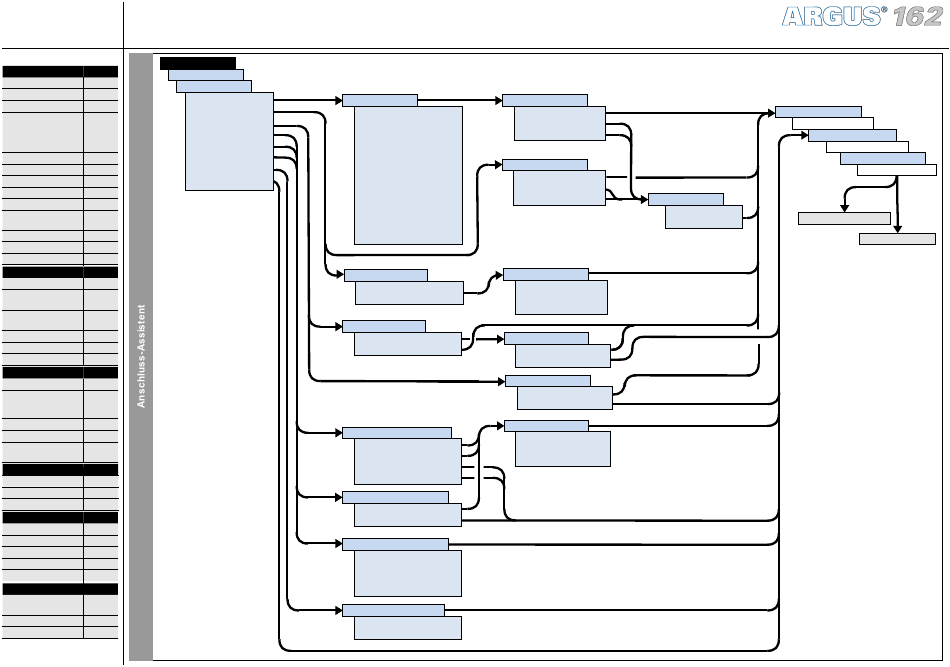

Anschluss-Assistent Anschluss-Assistent
Querverweise:
Menü
Menü Seite
Anschluss
Anschluss 5
Neu
Anschluss-Assistent 6
Hauptmenü 7, 11
Einzeltests
Data-, VoIP-, IPTV-,
7-11
VoD-, Bridge-,
Physik-Tests
Testergebnisse 7, 11
Status 7
Parallele-, Autotests 9-10
Einstellungen 12-20
Gerät 12
Profile, Virt.-Profile
13-18
VoIP-Account
ISDN / Analog 19-20
Akku laden 7, 11
Hilfe 7, 11
IP- und ATM-Tests Seite
IP-Ping / Traceroute 21
HTTP- / FTP-Downl.
22
FTP-Upl./Server
VPI/VCI-Scan
23
ATM-OAM-Ping
IPTV / passiv / Scan 24
Video on Demand 25
VoIP-Ruf / warten 26
ISDN-Tests Seite
BERT 29
MSN-Abfrage
Dienstmerkmale 30
Dienstetest
X.31 31
CF-Tests, Verbind. 32
Zeitmessungen
33
Auto. Test
Kupfertests Seite
Copper Box 35-36
RC-Prüfung 37
Line-Monitor, TDR 38
Sonstige Tests Seite
Loop 27
Verbindung (a/b) 11
Monitor (a/b) 33
PESQ 34
ETH Kabeltests 28
Sonstiges Seite
Legende
3
Protokoll-Übersicht
Hotkeys 4
Leitungsplan 39-41
ADSL
ADSL-Modus?
VDSL Annex A/M auto
Annex B/J auto
Ethernet
Annex A auto
S0
Annex B auto
Uk0
Annex M auto
S2M
Annex A ADSL2+ G.992.5
a/b
Annex A ADSL2 G.992.3
Kupfertests
Annex A ADSL
Annex B ADSL2+ G.992.5
Annex B ADSL2 G.992.3
Annex B ADSL
Annex J ADSL2+ G.992.5
...
VDSL-Line?
2-Draht
4-Draht (P1 + P2)
ETH Schnittstelle?
LAN
SFP
(S0) Anschluss-Modus?
TE
NT
Monitor
Festverbindung
(Uk0) Anschluss-Mod.?
TE
Festverbindung
(S2M) Anschluss-Mod.?
TE
NT
Monitor
Festverbindung
(a/b) Anschluss-Modus?
Endgerät
Monitor
Anschluss-Modus?
ATU-R Endgerät
ATU-R Bridge
ATU-R Router
Anschluss-Modus?
VTU-R Endgerät
G.992.1
VTU-R Bridge
VTU-R Router
G.992.1
Anschluss-Modus?
VTU-R Endgerät
VTU-R Bridge
VTU-R Router
Anschluss-Modus?
IP-basiert
Kabeltest
Anschluss Anschluss-Modus? Anschluss
IP-basiert
Kabeltest
Schicht 2 Modus?
(Automatisch)
P-P (Punkt-zu-Punkt)
P-MP (Punkt-zu-Mehrp.)
Profil
Profil 1-20
Anschlussname?
ETH Schnittstelle
LAN
Phys. Param. (S. 14)
SFP
– Seite 6 –
Zusammenfassung
Assistent beendet
