Intec Argus 162 Menü- & Leitungsplan Seite 41

Leitungsplan
Kupfertests
Querverweise:
Kupfertests: R-Messung / RC-Prüfung / Line-Monitor / TDR
Menü Seite
Anschluss 5
Anschluss-Assistent 6
Hauptmenü 7, 11
Einzeltests
Data-, VoIP-, IPTV-,
7-11
VoD-, Bridge-,
Physik-Tests
Testergebnisse 7, 11
Status 7
Kupfertests: Line-Monitor
Parallele-, Autotests 9-10
Einstellungen 12-20
Gerät 12
Profile, Virt.-Profile
13-18
VoIP-Account
ISDN / Analog 19-20
Akku laden 7, 11
Hilfe 7, 11
IP- und ATM-Tests Seite
IP-Ping / Traceroute 21
HTTP- / FTP-Downl.
22
FTP-Upl./Server
VPI/VCI-Scan
23
ATM-OAM-Ping
IPTV / passiv / Scan 24
Video on Demand 25
VoIP-Ruf / warten 26
ISDN-Tests Seite
BERT 29
MSN-Abfrage
Dienstmerkmale 30
Dienstetest
X.31 31
CF-Tests, Verbind. 32
Zeitmessungen
33
Auto. Test
Kupfertests Seite
Copper Box 35-36
RC-Prüfung 37
Line-Monitor, TDR 38
Sonstige Tests Seite
Loop 27
Verbindung (a/b) 11
Monitor (a/b) 33
PESQ 34
ETH Kabeltests 28
Sonstiges Seite
Legende
3
Protokoll-Übersicht
Hotkeys 4
Leitungsplan 39-41

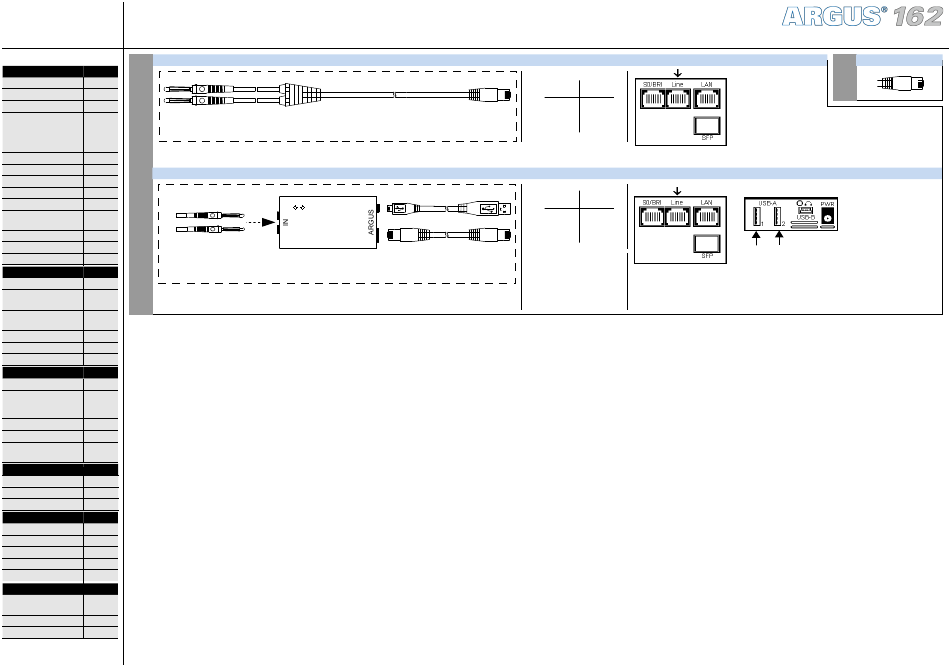

xDSL/Analog/Uk0-2-Draht-Kabel
(Art.-Nr. 020015)
Active Probe II
(Art.-Nr. 015091)
Ban. RJ45
rt 4
sw 5 Opt.
Ban. RJ45
sw 4
sw 5
Opt.
Die Active Probe II benötigt über die USB-A Schnittstelle (1 oder 2)
eine Spannungsversorgung, diese kann über die Einstellungen oder
die entsprechenden Tests aktiviert werden.
– Seite 41 –
RJ45
Die Kupfertests erfolgen
auf den Kontakten 4 und
5 der Line-Buchse.
Alternativ können die
Kupfertests auch mit jeder
anderen Anschlussleitung
erfolgen, welche die
Kontakte 4 und 5
verwendet.
1
8
