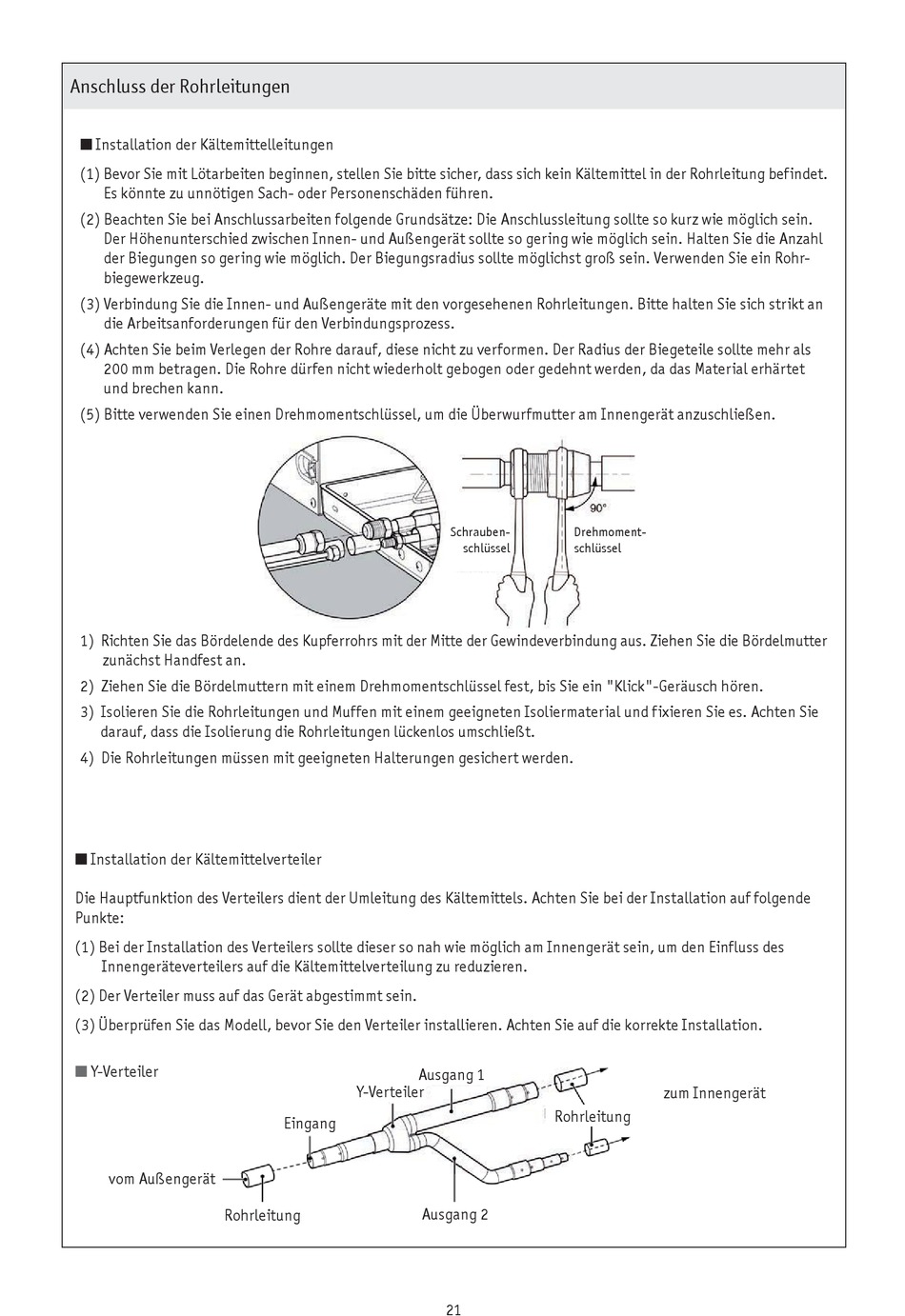

Gree GMV6 WMH-X Installations- Und Bedienungsanleitung Seite 22

Anschluss der Rohrleitungen
n Installation der Kältemittelleitungen
(1) Bevor Sie mit Lötarbeiten beginnen, stellen Sie bitte sicher, dass sich kein Kältemittel in der Rohrleitung befindet.
Es könnte zu unnötigen Sach- oder Personenschäden führen.
(2) Beachten Sie bei Anschlussarbeiten folgende Grundsätze: Die Anschlussleitung sollte so kurz wie möglich sein.
Der Höhenunterschied zwischen Innen- und Außengerät sollte so gering wie möglich sein. Halten Sie die Anzahl
der Biegungen so gering wie möglich. Der Biegungsradius sollte möglichst groß sein. Verwenden Sie ein Rohr-
biegewerkzeug.
(3) Verbindung Sie die Innen- und Außengeräte mit den vorgesehenen Rohrleitungen. Bitte halten Sie sich strikt an
die Arbeitsanforderungen für den Verbindungsprozess.
(4) Achten Sie beim Verlegen der Rohre darauf, diese nicht zu verformen. Der Radius der Biegeteile sollte mehr als
200 mm betragen. Die Rohre dürfen nicht wiederholt gebogen oder gedehnt werden, da das Material erhärtet
und brechen kann.
(5) Bitte verwenden Sie einen Drehmomentschlüssel, um die Überwurfmutter am Innengerät anzuschließen.
1) Richten Sie das Bördelende des Kupferrohrs mit der Mitte der Gewindeverbindung aus. Ziehen Sie die Bördelmutter
zunächst Handfest an.
2) Ziehen Sie die Bördelmuttern mit einem Drehmomentschlüssel fest, bis Sie ein "Klick"-Geräusch hören.
3) Isolieren Sie die Rohrleitungen und Muffen mit einem geeigneten Isoliermaterial und fixieren Sie es. Achten Sie
darauf, dass die Isolierung die Rohrleitungen lückenlos umschließt.
4) Die Rohrleitungen müssen mit geeigneten Halterungen gesichert werden.
n Installation der Kältemittelverteiler
Die Hauptfunktion des Verteilers dient der Umleitung des Kältemittels. Achten Sie bei der Installation auf folgende
Punkte:
(1) Bei der Installation des Verteilers sollte dieser so nah wie möglich am Innengerät sein, um den Einfluss des
Innengeräteverteilers auf die Kältemittelverteilung zu reduzieren.
(2) Der Verteiler muss auf das Gerät abgestimmt sein.
(3) Überprüfen Sie das Modell, bevor Sie den Verteiler installieren. Achten Sie auf die korrekte Installation.
Y-Verteiler
n
vom Außengerät
Rohrleitung
Schrauben-
Ausgang 1
Y-Verteiler
Eingang
Ausgang 2
21
Drehmoment-
schlüssel schlüssel
Rohrleitung
zum Innengerät
