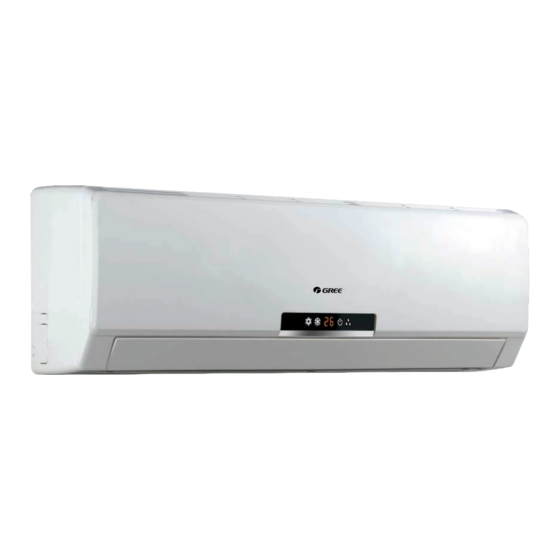

- Seite 1 Installationsanleitung GMV5-Wandgerät GMV5-N022GA3 • GMV5-N028GA3 • GMV5-N036GA3 • GMV5-N045GA3 GMV5-N050GA3 • GMV5-N056GA3 • GMV5-N071GA3 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme gründlich durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Sicherheitshinweise Beschreibung Abmessungen Wahl des Installationsortes Geräteinstallation Schema und Leistung Kältemittelleitungen Elektrische Verbindung Kommunikationsverbindungen Fernbedienungen / Mastergerät Wartung Störungsermittlung Störungsanzeigen... -
Seite 3: Spezifikationen
Spezifikationen Wandgerät GMV-N022GA3 GMV-N028GA3 GMV-N036GA3 GMV-N045GA3 GMV-N050GA3 GMV-N056GA3 GMV-N071GA3 Nennleistungen 2200 2800 3600 4500 5000 5600 7100 Kühlung (nenn) Regelbereich 500 - 2500 600 - 3100 800 - 4000 1000 - 4800 1300 - 5500 1300 - 6000 1800 - 7600 Heizung (nenn) 2500 3200... -
Seite 4: Installationsvorbereitung
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch, andernfalls kann es zu Wasseraustritt, ■ Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ■ ausgeschlossen werden kann. Um einen reibungslosen Abfluss zu ermöglichen, schliessen Sie das Abflussrohr bitte gemäß... -
Seite 5: Beschreibung
Wichtige Hinweise: - Die Installation muss nach dieser Anleitung von Fachpersonal vorgenommen werden. - Kontaktieren Sie bitte vor der Installation einen Gree-Servicepartner. Schäden nach Fremdeinbau können nicht ausgeschlossen werden. - Das Verbringen der Anlage an andere Orte sollte unter Aufsicht von Fachpersonal geschehen. -
Seite 6: Wahl Des Installationsortes
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes ■ a Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. -
Seite 7: Geräteinstallation
Geräteinstallation 1. Benutzen Sie eine Wasserwaage! Da sich die Abwasserleitung links befindet, bringen Sie die linke Seite etwas tiefer an. 2. Befestigen Sie die Haltevorrichtung mit Schrauben an der Wand. 3. Prüfen Sie nach dem Anbringen, ob die Vorrichtung hält. Sie sollte das Gewicht von 60 kg tragen können. 4. -
Seite 8: Schema Und Leistung
Bezeichnungen / Abstände Luftansaug ③ ② ① ④ ⑤ Luftausblas Name Name Verkleidung Luftausblas Filter Kälteleitungen Abdeckung der Anschlüsse ≥150... -
Seite 9: Kältemittelleitungen
Geräteinstallation < Anschluss der Kältemittelleitung - Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden. Schraubenschlüssel Kältmittelöl auftragen Überwurfmutter Verbindungsrohr Drehmomentschlüssel Rohrleitung zum Innengerät - Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest. -
Seite 10: Verbindung Von Innen- Und Außeneinheit
Verbindung von Innen- und Außeneinheit Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen, so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können. 2. Das Verbindungsrohr wird durch die richtige Schelle gesichert. Es hält dem Gewicht des Gerätes nicht stand. Isolation der Anschlussleitung 1. -
Seite 11: Elektrische Verbindung
Elektrische Verbindung 220-240V/1Ph/50Hz Spannungsversorgung: Absicherung: mind. 1mm Kabelquerschnitt: ! Warnung An elektrischen Bauteilen oder an der Zuleitung kann Spannung anliegen! Schwere Verletzungen und erhebliche Sachschäden sind möglich. Der Anschluss des Klimageräts und das Verlegen der elektrischen Leitungen darf nur von qualifiziertem und autorisiertem Fachpersonal in Übereinstimmung mit den am Aufstellungsort geltenden Bestimmungen der örtlichen EVU ausgeführt werden! Sicherheitshinweise beachten! Vor Arbeiten an der elektrischen Anlage unbedingt Hauptschalter abschalten und gegen unbeabsichtigtes Einschalten sichern! -
Seite 12: Kommunikationsverbindungen
Kommunikationsverbindungen ■ Länge der Kommunikationsverbindung zwischen Fernbedienung und Innengerät Innengerät 3 Innengerät n Innengerät 1 Innengerät 2 L(n-1) Die gesamte Länge der Kommunikationsverbindung ergibt sich aus folgender Rechnung: L = L01 + L02 + L1 + L2+ ... L(n-1)(n < 16) Master Slave a Hinweise:... -
Seite 13: Kabelfernbedienung
Nach der Montage des Gerätes/der Geräte muss eines als Master-Gerät definiert werden. Ist kein Gerät als Master-Gerät The master IDU can be set through the wired controller or The master IDU can be set through the wired controller or project number of the current IDU. Synchronousl GREE GREE project number from s bestimmt worden, wird die Fehlermeldung "L7"... -
Seite 14: Wartung
Wartung Warnung - Um Elektroschocks zu verhindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, ehe Sie es reinigen. - Achten Sie bei der Reinigung darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt! - Verdünnungen oder Alkohole, sowie Benzole, können das Gehäuse des Gerätes beschädigen. Benutzen Sie nur weiche Tücher und natürliche Flüssigkeiten. -
Seite 15: Störungsermittlung
Störungsermittlung Achtung Bitte versuchen Sie nicht, das Gerät bei einer ungeklärten Störung zu reparieren. Es könnte zu einem Stromschlag oder zu Feuerausbruch führen. Lassen Sie das Gerät von Fachpersonal untersuchen oder reparieren. Zuvor klären Sie bitte folgende Punkte ab. Es könnte Zeit und Geld sparen. Störung Störungsermittlung Das Innengerät schaltet nicht sofort ein, nachdem die... -
Seite 16: Störungsanzeigen
Störungen ■ Störungen Innengerät Code Bedeutung Code Bedeutung Störung Innengerät Fehler Innengerätplatine Überspannungsschutz Ventilatorplatine Störung Temperaturfühler Überspannungsschutz Elektroheizung Störung Regelfühler Überlaufschutz Kondensatwanne Störung Regelfühler Spannungsfehler Regler Störung Fühler Entfeuchtung Frostschutzfühler Störung Wasser-Temperaturfühler Master-Innengerät nicht erkannt Fehler Jumper Unterspannungsschutz Innengeräte Adressfehler Fehler Gruppenregelung Störung Reglerplatine Kompatibilitätsfehler Innengeräte... - Seite 17 19 16 16...
- Seite 18 www.krone-klima.de Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
