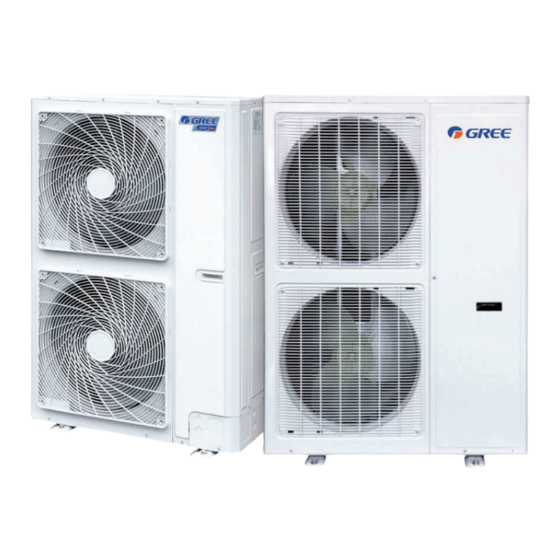

Gree GMV5 WLA-X SLIM Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für GMV5 WLA-X SLIM:
- Installations- und bedienungsanleitung (28 Seiten) ,
- Installationsanleitung (18 Seiten)
Verwandte Anleitungen für Gree GMV5 WLA-X SLIM
Inhaltszusammenfassung für Gree GMV5 WLA-X SLIM

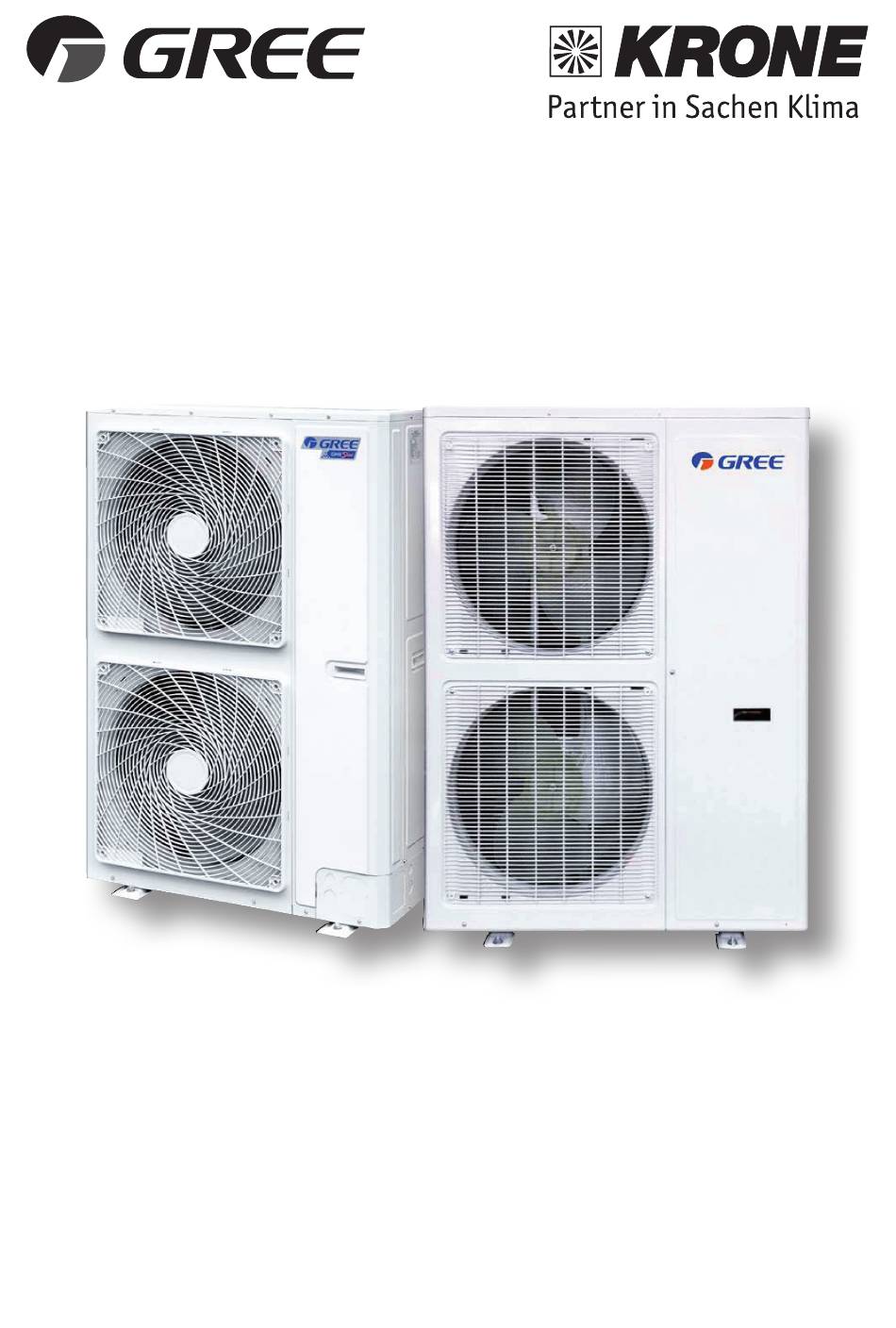

- Seite 1 Installations- und Bedienungsanleitung GMV5 WLA-X SLIM GMV-224WLA-X • GMV-280WLA-X Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme gründlich durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Sicherheitshinweise Wahl des Installationsortes Abmessungen und Abstände Verbindung von Innen- und Außengeräten Rohrleitungen Y-Verteiler Verbinden der Rohrleitungen 10-11 Isolieren der Rohrleitungen Elektrische Verbindungen Elektrische Verbindungen / Busleitungen Kommunikationsverbindungen Inbetriebnahme 16-22 Kältemittelfüllung berechnen Störungen... -
Seite 3: Spezifikationen
Spezifikationen VRF-Inverter GMV-224WLA-X GMV-280WLA-X Nennleistungen 22400 28000 Kühlung 25000 31500 Heizung Stück Innengeräte ∑IG [kW] 11,2 - 30,2 14,0 - 37,8 Leistung Leistung Betriebsspannung V/Ph/Hz 400/3/50 400/3/50 Nennaufnahme 7,20 9,40 Stromaufn. (max.) 11,2 15,7 Kühlung: A Kühlung: A Energieeffizienz Klasse Heizung: A Heizung: A Umluft (max) -
Seite 4: Installationsvorbereitung
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch, andernfalls kann es zu Wasseraustritt, ■ Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ■ ausgeschlossen werden kann. Um einen reibungslosen Abfluss zu ermöglichen, schliessen Sie das Abflussrohr bitte gemäß... -
Seite 5: Wahl Des Installationsortes
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes ■ a Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. -
Seite 6: Abmessungen Und Abstände
Abmessungen und Abstände Model GMV-224WLA-X 1098 427 1584 155 560 282 399 GMV-280WLA-X 1098 427 1584 155 560 282 399... - Seite 7 Abmessungen und Abstände Achten Sie auf genügend Abstand der Geräte Wand >200 mm Wand >350 mm >200 mm >200 mm >350 mm >2000 mm Schwingungs- >2000 mm dämpfer Wand Wand n Verbindung von Außengerät und Innengeräten Außengerät Flüssigkeitsleitung Saugleitung Verteiler Verteiler Innengerät 1 Verteiler...
-
Seite 8: Verbindung Von Innen- Und Außengeräten
Rohrleitungen Zulässige Rohrleitungslängen und Höhendifferenzen zwischen Innen- und Außengeräten Außengerät GMV-224WLA-X GMV-280WLA-X Erster Verteiler Innengerät a Innengerät b Innengerät c Innengerät d Innengerät e L ≤ 120 m (zwischen Außengerät und entferntestem Innengerät) Innengerät f Innengerät h Innengerät i Innengerät j Innengerät g Y-Verteiler für die Verbindung von Innen- und Außengeräten: Der Mindestabstand zwischen Y-Verteilern ist 0,5 m. -
Seite 9: Y-Verteiler
Rohrleitungen / Y-Verteiler Außengerät Rohrdurchmesser bis zum ersten Verteiler Außengerät Saugleitung (mm) Flüssigkeitsleitung (mm) Ø 16 Ø 10 GMV-120WLA-T Ø 19 Ø 10 GMV-160WLA-T Ø 22 Ø 10 GMV-224WLA-X Ø 22 Ø 10 GMV-280WLA-X Erster Verteiler Wahl des Verteilers Außengerät Leistung nach dem Verteiler Modell X <... -
Seite 10: Verbinden Der Rohrleitungen
Verbinden der Rohrleitungen - Richten Sie die Bördelseite des Kupferrohres mit der Mitte der Verschraubung aus. Ziehen Sie die Mutter an der Bördelseite manuell an. - Verwenden Sie einen Drehmomentschlüssel zum Anziehen der Mutter an der Bördelseite. Rohrleitung Innengerät Mutter Rohrleitung Schraubenschlüssel... - Seite 11 Verbindung von Innen- und Außeneinheit . Die Y-Verteiler müssen waagerecht montiert werden. 1. Die Y-Verteiler müssen waagerecht montiert werden. . Der Abstand zwischen den Y-Verteilern muss mindestens 800 mm betragen. 2. Der Abstand zwischen den Y-Verteilern muss mindestens 800 mm betragen. .
-
Seite 12: Verbindung Von Innen- Und Außeneinheit
Verbindung von Innen- und Außeneinheit Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen, so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können. 2. Das Verbindungsrohr wird durch die richtige Schelle gesichert. Es hält dem Gewicht des Gerätes nicht stand. Isolation der Anschlussleitung 1. -
Seite 13: Elektrische Verbindungen
Elektrische Verbindung GMV-224WLA-X / GMV-280WLA-X... -
Seite 14: Elektrische Verbindungen / Busleitungen
Elektrische Verbindung / Busleitungen Anschluss Außengerät ■ Verwechseln Sie nicht die stromführenden Kabel mit den Kommunikationsleitungen, um die Hauptplatine nicht zu beschädigen! Verwenden Sie verschiedene Farben für eine bessere Kennzeichnung. Erdung Farbige Etiketten für die Kommuni- kationsleitungen Farbige Etiketten für die Kabel der Stromversorgung Stromversorgung Verbindung zwischen... - Seite 15 ■...
-
Seite 16: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme müssen alle Transportsicherungen entfernt werden. Kältemittelfüllung ■ Menge des vorgefüllten Kältemittels ab Werk GMV-224WLA-X GMV-280WLA-X Außengerät Füllung (kg) GMV-224WLA-X / GMV-280WLA-X Die Rohrleitungen der Außeneinheiten sind für 50 Meter Rohrlänge vorgefüllt. Es kann also erforderlich sein, die Kältemittelfüllung der montierten Rohrleitung anzupassen. -
Seite 17: Systemüberprüfung Druck Und Temperatur
Systemüberprüfung Druck und Temperatur Allgemeine Beschreibung ■ Test ■ Start FUNCTION drücken für 2 Sek. Funktionen wechseln Enter Sauggastemperatur Heißgastemperatur Funktionen wechseln Saugdruck Hochdruck... -
Seite 18: Störungen
Störungen ■ Störungen Außengerät Code Bedeutung Code Bedeutung Störung Außengerät Kompressor 2 Spannungsfehler Störung Hochdruck Kompressor 3 Spannungsfehler Frostschutz Kompressor 4 Spannungsfehler Störung Niederdruck Kompressor 5 Spannungsfehler zu hohe Verdichterendtemperatur Kompressor 6 Spannungsfehler Störung Platine Außengerät Kompressor 6 Überlastung Störung Hochdruckfühler Störung 4-Wege-Ventil Störung Niederdruckfühler System-Überdruckschutz... - Seite 20 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
