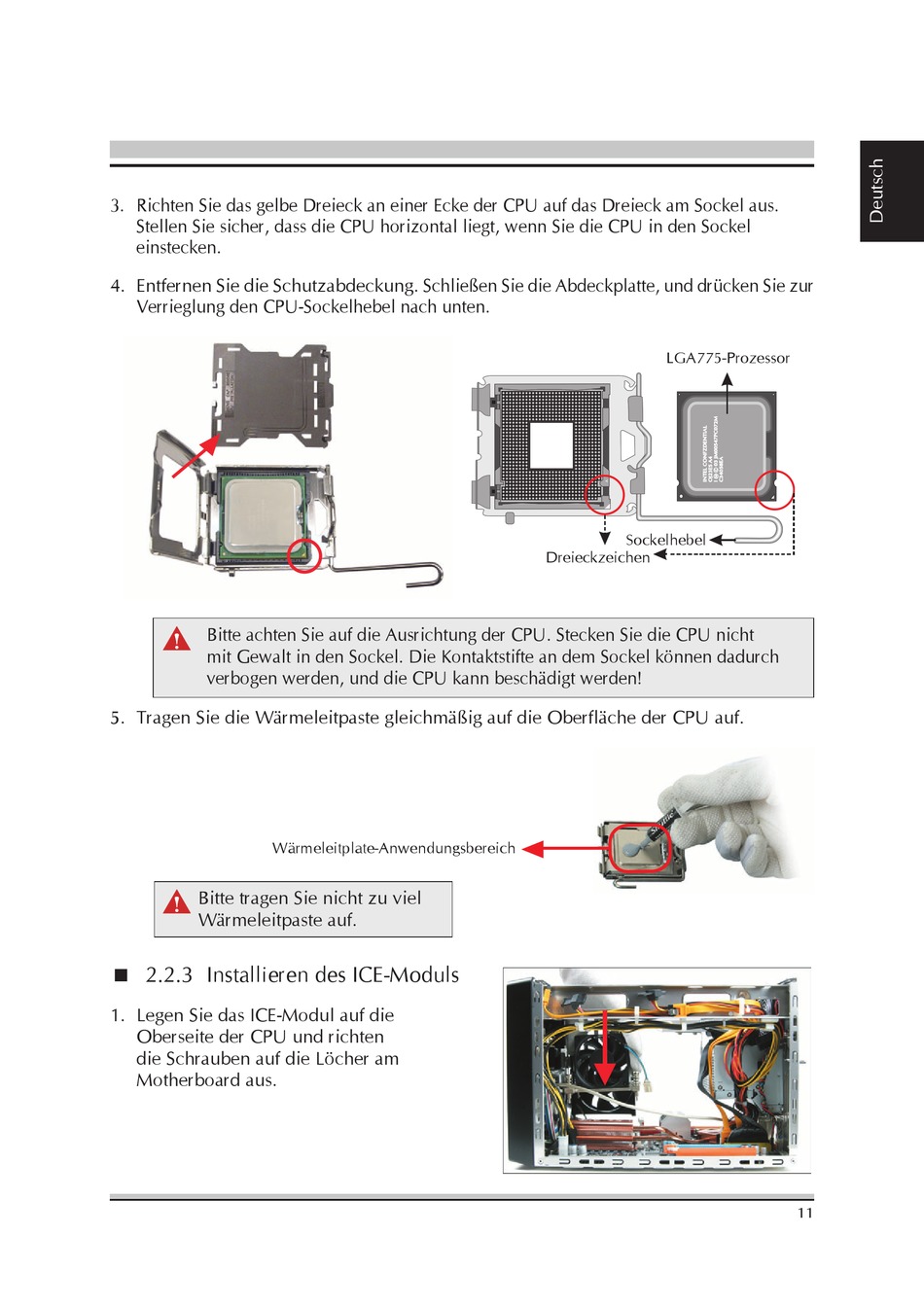

3. R ichten Sie das gelbe Dreieck an einer Ecke der CPU auf das Dreieck am Sockel aus.
Stellen Sie sicher, dass die CPU horizontal liegt, wenn Sie die CPU in den Sockel
einstecken.
4. Entfernen Sie die Schutzabdeckung. Schließen Sie die Abdeckplatte, und drücken Sie zur
Verrieglung den CPU-Sockelhebel nach unten.
Bitte achten Sie auf die Ausrichtung der CPU. Stecken Sie die CPU nicht
mit Gewalt in den Sockel. Die Kontaktstifte an dem Sockel können dadurch
verbogen werden, und die CPU kann beschädigt werden!
5. Tragen Sie die Wärmeleitpaste gleichmäßig auf die Oberfläche der CPU auf.
Wärmeleitplate-Anwendungsbereich
Bitte tragen Sie nicht zu viel
Wärmeleitpaste auf.
2.2.3 Installieren des ICE-Moduls
1. L egen Sie das ICE-Modul auf die
Oberseite der CPU und richten
die Schrauben auf die Löcher am
Motherboard aus.
LGA775-Prozessor
Sockelhebel
Dreieckzeichen
11
