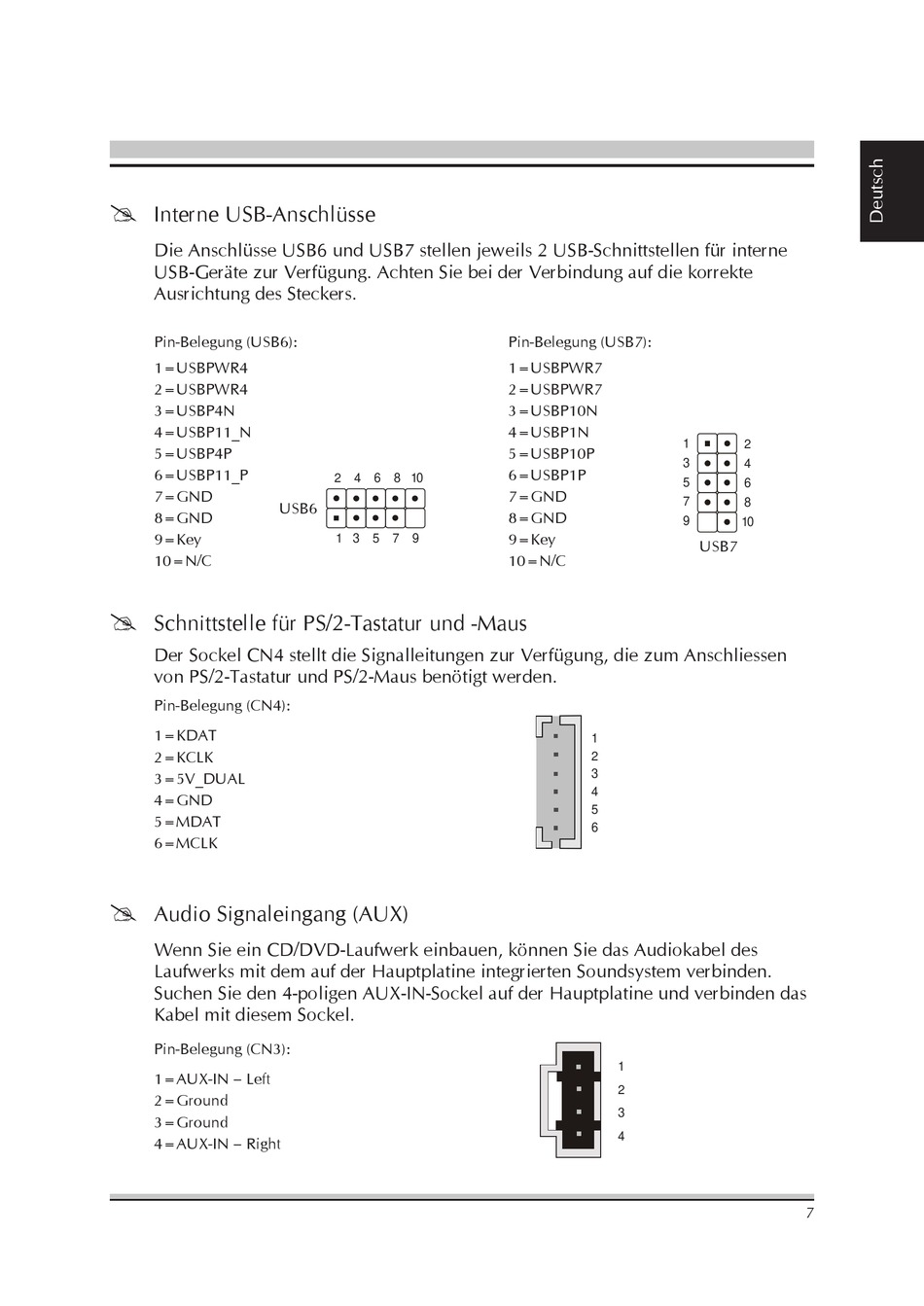

Interne USB-Anschlüsse
Die Anschlüsse USB6 und USB7 stellen jeweils 2 USB-Schnittstellen für interne
USB-Geräte zur Verfügung. Achten Sie bei der Verbindung auf die korrekte
Ausrichtung des Steckers.
Pin-Belegung (USB6):
=USBPWR4
2=USBPWR4
3=USBP4N
4=USBP_N
5=USBP4P
6=USBP_P
7=GND
USB6
8=GND
9=Key
0=N/C
Schnittstelle für PS/2-Tastatur und -Maus
Der Sockel CN4 stellt die Signalleitungen zur Verfügung, die zum Anschliessen
von PS/2-Tastatur und PS/2-Maus benötigt werden.
Pin-Belegung (CN4):
=KDAT
2=KCLK
3=5V_DUAL
4=GND
5=MDAT
6=MCLK
Audio Signaleingang (AUX)
Wenn Sie ein CD/DVD-Laufwerk einbauen, können Sie das Audiokabel des
Laufwerks mit dem auf der Hauptplatine integrierten Soundsystem verbinden.
Suchen Sie den 4-poligen AUX-IN-Sockel auf der Hauptplatine und verbinden das
Kabel mit diesem Sockel.
Pin-Belegung (CN3):
=AUX-IN – Left
2=Ground
3=Ground
4=AUX-IN – Right
Pin-Belegung (USB7):
=USBPWR7
2=USBPWR7
3=USBP0N
4=USBPN
5=USBP0P
6=USBPP
2
4
6
8 10
7=GND
8=GND
1 3
5
7
9
9=Key
0=N/C
1
2
3
4
5
6
7
8
9
10
USB7
1
2
3
4
5
6
1
2
3
4
7
