.5 XPC-Hauptplatine

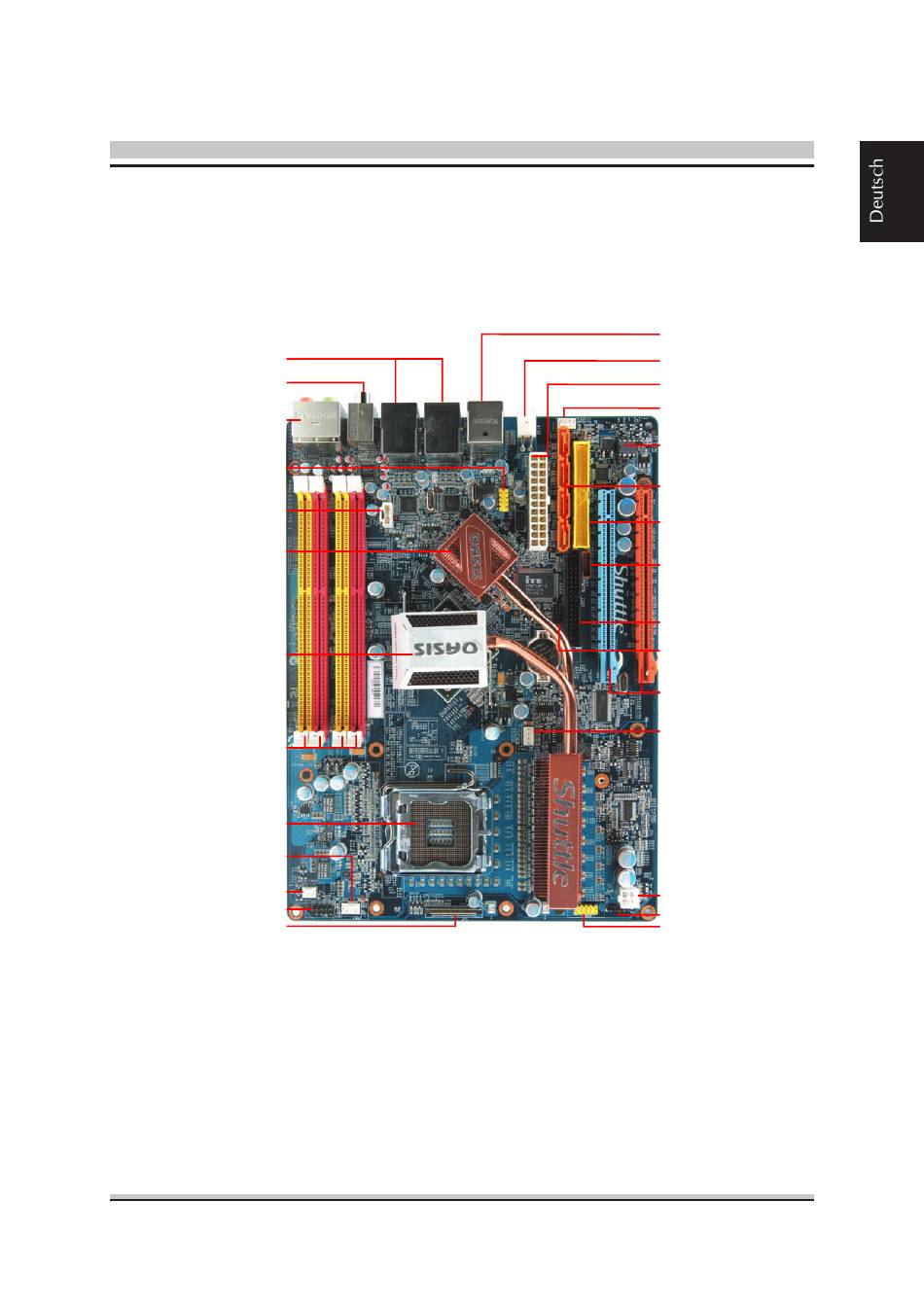

.5. Abbildung der Hauptplatine SX48P2 Deluxe
2x LAN-Anschlüsse &
4 x USB 2.0-Anschlüsse
SPDIF-Ausgangsanschlüsse
koaxial/optisch
Audioanschlüsse Front-Ausgang/
Line In/ Mikrofoneingang/ Mitte/
Bass/ Surround hinten/ Surround
seitlich
USB Sockel - USB7
Audio-Eingang (AUX) - CN3
ICH9-R-Chipsatz
Intel X48-Chipsatz
4x 240-polige DDR3 DIMM-
Steckplätze
LGA 775
Lüfteranschluss - FAN2
Lüfteranschluss - FAN4
Frontpanel-Anschluss - JP6
Frontpanel-Anschluss - JP5
2x eSATA & 2x USB 2.0
Anschlüsse
Stromversorgung für eSATA
ATX Stromanschluss - PWR1
Lüfteranschluss- FAN3
BIOS-Anschluss- U5
Serial ATA- SATA1,2,3,4
IDE-Anschluss - IDE1
Anschluss für PS/2-
Maus- und Tastatur - CN4
Diskettenlaufwerksanschluss
- FDD1
CIR-Anschluss - JP4
2x PCI Express x16
- Steckplätze
Lüfteranschluss- FAN1
ATX-Stromanschluss - PWR2
GPIO-Anschluss - JP3
USB-Sockel - USB6
5
