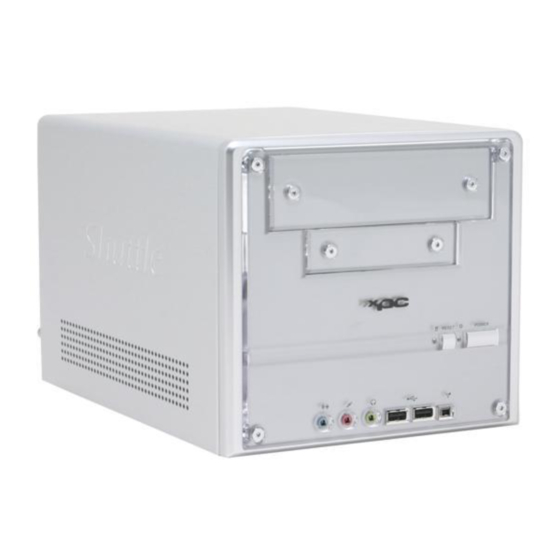

- Seite 1 XPC Benutzerhandbuch Für: SX48P2 Deluxe...
-
Seite 2: Urheberrecht
Shuttle® Inc gibt keine Zusicherung und keine Gewähr für den Inhalt dieses Handbuchs. Die Informationen in diesem Handbuch wurden sorgfältig auf die Genauigkeit überprüft. Dennoch gibt es keine Gewähr für die Richtigkeit des Inhalts. Für die kontinuierliche Weiterentwicklung der Produkte behält sich Shuttle® Inc. das Recht vor, zu jeder Zeit ohne Ankündigung das Handbuch zu überarbeiten oder die im Handbuch erwähnten Produktspezifikationen zu ändern. Die in diesem Handbuch enthaltenen Informationen sind für Benutzer zum allgemeinen Gebrauch gedacht. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Vorkehrungshinweise durch, bevor Sie einen XPC von Shuttle einrichten. ACHTUNG Das Ersetzen der Batterie durch einen falschen Typ kann dem Computer schaden. Ersetzen Sie die Batterie nur durch den selben oder gleichwertigen vom Shuttle empfohlenen Typ. Entsorgen Sie gebrauchte Batterien nach den Herstelleranweisungen. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 Funktionsbeschreibung ...................1 1.1 XPC-Beschreibung ...................1 1.2 Technische Daten des Modells.................2 1.3 Äußere Teile des XPCs ..................3 1.3.1 Frontseite des XPCs ................3 1.3.2 Rückseite des XPCs ................3 1.4 Zubehör ......................4 1.5 XPC-Hauptplatine ....................5 1.5.1 Abbildung der Hauptplatine SX48P2 Deluxe ..........5 1.5.2 Jumper-Einstellungen ................6... - Seite 5 2.5.1 Installieren einer PCI Express x16-Karte ..........16 2.5.2 Installieren einer Mini-PCIe-Karte ............18 Installation einer eSATA-Festplatte 2.5.3 ..........19 2.6 Letzte Schritte ....................20 2.6.1 Anbringen der Gehäuseabdeckung ............20 2.6.2 Installieren der Frontfüße ..............20 2.6.3 Fertig ....................20 2.7 XPC-Zubehör ....................21 2.8 Technische Unterstützung ................21 2.9 Technische Hinweise: CMOS-Löschknopf ............21...
-
Seite 6: Funktionsbeschreibung
Funktionsbeschreibung . XPC-Beschreibung Der erste Shuttle XPC wurde im Jahre 200 als erster vollwertiger PC im SFF-Mini-For- mat (Small Form Factor) auf den Markt gebracht und blieb seitdem die meistverkaufte Mini-PC-Computermarke weltweit. Grundsätzlich werden Shuttle XPCs als "Barebones" ausgeliefert, d.h. sie bestehen aus Gehäuse, Netzteil und Motherboard. Durch Hinzufügen von Prozessor, Ar- beitsspeicher, Laufwerke und eventuell Erweiterungskarten erhält man hieraus ein Komplettsystem. Der XPC wurde so entwickelt, dass Installation und Konfiguration leicht von einem Endanwender vollzogen werden kann. Shuttle XPCs können auch fertig konfiguriert und betriebsbereit bezogen werden. Autorisierte Händler finden Sie unter www.shuttle.com. Der Shuttle XPC ist so beliebt geworden, weil er trotz seiner geringen Abmessungen eine hohe Leistungsfähigkeit und eine nahezu uneingeschränkte Kompatibilität zu herkömmlichen PC-Komponenten bietet. Dabei bietet er den Vorteil von aufeinander abgestimmten Komponenten, was bei Desktop-Computern nicht üblich ist. Das XPC-Konzept kann wie folgt zusammengefasst werden: Verwendung von leistungsstarken Standard-Komponenten; möglichst geringe Abmes- sungen, was jedoch nicht zu Lasten der Komponentenkompatibilität und Systemer- weiterungsfähigkeit geht; Qualität als Schwerpunkt -- Engagement in Qualität in der Konstruktion, Material und industrielles Design. Um die obigen Anforderungen zu erfüllen, hat Shuttle eine Reihe von neuen Tech- nologien entwickelt und patentiert, inklusive der Integrated Cooling Engine (I.C.E.), welches eine optimierte, platzsparende Heatpipe-Kühlung ist, die eine höhere PC- Leistung mit reduziertem Geräuschpegel ermöglicht. Wir beglückwünschen Sie zum Kauf eines originalen Shuttle XPCs und wünschen Ihnen viel Freude damit. -
Seite 7: Technische Daten Des Modells
.2 Technische Daten des Modells Formfaktor • Shuttle-Formfaktor PROZESSOR • Unterstützt 600/333/066/800 MHz FSB für Doppelkern- und Einzelkern- CPUs • LGA775, Intel® Core™2 Quad /Core™2 Extreme /Core™2 Duo /Pentium® D CHIPSET • Northbridge: Intel® X48 Chipsatz • Southbridge: ICH9-R SPEICHER • 4x DIMM-Steckplätze für insgesamt bis zu 8GB Systemspeicher (Dual Channel) - Unterstützt DDR3-066/333/600 (ungepuffert, kein ECC) • DIMM-Unterstützung für bis zu 8GB Systemspeicher AUDIO • Realtek ALC888DD • Unterstützt analoge 7.-Kanalausgaben • Unterstützt digitale S/PDIF-Ausgang • Unterstützt Dolby® Digital Live! und DTS™ ETHERNET • Marvell 88E8056 (PCI-E-Schnittstelle) • IEEE 802.3u 00Base-T-konform • 0Mb/s-, 00Mb/s- und 000Mb/s-Betrieb • Unterstützt Wake-On-LAN • Zwei Netzwerkanschlüsse, unterstützen Teaming-Funktion... -
Seite 8: Äußere Teile Des Xpcs
.3 Äußere Teile des XPCs Shuttle bietet eine Reihe von verschiedenen XPC-Modellen mit verschiedenen Optionen. Die Abbildung unten hilft Ihnen, die in Ihrem neuen XPC enthaltenen Komponenten zu identifizieren. .3. Frontseite des XPCs F. 5,25"-Laufwerksschacht F2. 3,5"-Laufwerksschacht F3. Auswurftaste F4. Festplatten-Anzeige F5. Ein-/aus-Button & LED F6. Wireless LAN LED F7. Bluetooth LED F8. Fingerabdruck-Sensor F9. Reset-Button F0. Mikrofon-Anschluss F. Kopfhörer-Anschluss F2. USB-2.0 Anschlüsse F3. Speed-Link ein/aus F10 F11 .3.2 Rückseite des XPCs B. Netzschalter... -
Seite 9: Zubehör
.4 Zubehör . Netzkabel () 2. ICE Heatpipe () Verlängerungskabel () 3. Crossfire-Brücke (2) 4. Y-Kabel zur Stromversorgung von Grafikkarten () 5. Kabelbinder (2), Kabelklammer (), 6. USB-auf-USB-Kabel () Klebeband (2), Schrauben D iskettenlaufwerkkabel (), Serial-ATA-Kabel () 7. Frontfüße (2) 8. Wärmeleitpaste für den Kühlkörper () 9. eSATA-zu-SATA-Kabel (), 0. Dipol-Antenne für WLAN () () Kabel zur Stromversorgung von eSATA . M otherboard-DVD () 2.XPC XPC-Installationsanleitung (), BT2 Kurzanleitung (), PN20 Kurzanleitung () Beigefügte Zubehörteile können bei verschiedenen Modellen variieren. Wenden Sie sich bitte an Ihren autorisierten Shuttle-Händler, wenn irgendein Artikel fehlt. -
Seite 10: Xpc-Hauptplatine
.5 XPC-Hauptplatine .5. Abbildung der Hauptplatine SX48P2 Deluxe 2x eSATA & 2x USB 2.0 Anschlüsse 2x LAN-Anschlüsse & Stromversorgung für eSATA 4 x USB 2.0-Anschlüsse SPDIF-Ausgangsanschlüsse ATX Stromanschluss - PWR1 koaxial/optisch Lüfteranschluss- FAN3 Audioanschlüsse Front-Ausgang/ Line In/ Mikrofoneingang/ Mitte/ Bass/ Surround hinten/ Surround... -
Seite 11: Jumper-Einstellungen
.5.2 Jumper-Einstellungen Frontpanel-Anschlüsse Über den Anschluss JP5 gelangen verschiedene Signalleitungen zu einer Tocherplatine, die sich hinter der Frontblende des XPCs befindet. Über den Anschluss JP6 gelangen Signallei- tungen zu den Buttons und LED-Anzeigen auf der Vorderseite. Mit Frontpanel bezeichnet man die Buttons und Anschlüsse auf der Vorderseite wie z.B. Einschalt- und Reset-Button, Betriebs- und Festplatten-LED sowie Anschlüsse für USB, Firewire (394) und Audio (für Mikrofon und Kopfhörer). Der Anschluss JP6 wird für ein Kabel verwendet, das zu verschiedenen Bedienelementen auf der Vorderseite des XPCs befindet. The front panel is where the hard drive activity lights, reset button, on/off button, computer power on light, USB connectors, 394 connectors, and audio headers, are located. Pin-Belegung (JP5): =USBPWR 2=USBPWR 3=USBPWR 4=USBPWR 5=USBPWR 6=USBPWR 7=USBPWR 8=USBPWR 9=USBA+ 0=USBA- =USBGND 2=USBGND 3=USBB+ 4=USBB- 5=USBGND 6=USBGND 7=TPA+ 8=TPA- 9=394GD 20=394GD 2=TPB+ 22=TPB- 23=394GD 24=394GD 25=FMIC 26=MIC_PWR 27=SNESE0... -
Seite 12: Interne Usb-Anschlüsse
Interne USB-Anschlüsse Die Anschlüsse USB6 und USB7 stellen jeweils 2 USB-Schnittstellen für interne USB-Geräte zur Verfügung. Achten Sie bei der Verbindung auf die korrekte Ausrichtung des Steckers. Pin-Belegung (USB6): Pin-Belegung (USB7): =USBPWR4 =USBPWR7 2=USBPWR4 2=USBPWR7 3=USBP4N 3=USBP0N 4=USBP_N 4=USBPN 5=USBP4P 5=USBP0P 6=USBP_P 6=USBPP 8 10 7=GND 7=GND USB6 8=GND 8=GND 9=Key 9=Key USB7 0=N/C 0=N/C Schnittstelle für PS/2-Tastatur und -Maus Der Sockel CN4 stellt die Signalleitungen zur Verfügung, die zum Anschliessen von PS/2-Tastatur und PS/2-Maus benötigt werden. Pin-Belegung (CN4): =KDAT 2=KCLK 3=5V_DUAL 4=GND 5=MDAT 6=MCLK ... -
Seite 13: Lüfteranschluss
Lüfteranschluss Die Hauptplatine verfügt über 2V-Lüfterstromanschlüsse zur Unterstützung von CPU-, Gehäuse- oder Chipsatz-Lüftern. FAN_CTRL (+2V) SPEED_SENSE +2V Ground Ground FAN_SENSE PWM_CTRL FAN/FAN2/FAN3 FAN4 Sowohl das Kabel als auch der Stecker kann je nach dem verwendeten Lüfter variieren. GPIO-Sockel GPIO unterstützt drei anwendungdefinierbare GPIO-LEDs. Pin-Belegung (JP3): =VCC 2=KEY 3=VCC 4=GPO23 5=GPO22 BIOS-Sockel Pin-Belegung (U5): 8 7 6 5 =SPI_CS0- 2=SPI_MISO 3=SPI_WP- 4=GND 5=SPI_MOSI 6=SPI_CLK 7=SPI_HOLD- 8=SPI_VDD 1 2 3 4... -
Seite 14: Xpc-Installationsanleitung
2 XPC-Installationsanleitung 2. Installation Für Ihre Sicherheit stellen Sie bitte vor dem Öffnen des Gehäuses sicher, dass das Netzkabel vom Netz getrennt ist. 2.. Entfernen der Abdeckung . E ntfernen Sie die vier Rändelschrauben 2. S chieben Sie die Abdeckung von der Gehäuseabdeckung. zurück und dann nach oben. 2..2 Entfernen des Racks . L ösen Sie die Schrauben an den Serial-ATA-HDD-Racks. 2. Entfernen Sie die Racks. -
Seite 15: Cpu- Und Ice-Installation
2.2 CPU- und ICE-Installation 2.2. Entfernen des ICE-Moduls . L ockern Sie die vier Schrauben am ICE-Modul und ziehen den Lüfter- stromstecker heraus. Lüfteranschluss 2. E ntfernen Sie das ICE-Modul vom Gehäuse und legen es zur Seite. 2.2.2 Installieren der CPU Dieser 775-polige Sockel ist schadensanfällig. Es ist äußerste Vorsicht geboten, wenn Sie eine CPU installieren. Achten Sie ferner darauf, dass Sie die CPU nicht häufig entfernen bzw. auswechseln. . Entriegeln Sie zuerst den Sockelhebel 2. Heben Sie die Metallabdeckplatte von und ziehen ihn hoch. dem CPU-Sockel hoch. -
Seite 16: Installieren Des Ice-Moduls
3. R ichten Sie das gelbe Dreieck an einer Ecke der CPU auf das Dreieck am Sockel aus. Stellen Sie sicher, dass die CPU horizontal liegt, wenn Sie die CPU in den Sockel einstecken. 4. Entfernen Sie die Schutzabdeckung. Schließen Sie die Abdeckplatte, und drücken Sie zur Verrieglung den CPU-Sockelhebel nach unten. LGA775-Prozessor Sockelhebel Dreieckzeichen Bitte achten Sie auf die Ausrichtung der CPU. Stecken Sie die CPU nicht mit Gewalt in den Sockel. Die Kontaktstifte an dem Sockel können dadurch verbogen werden, und die CPU kann beschädigt werden! 5. Tragen Sie die Wärmeleitpaste gleichmäßig auf die Oberfläche der CPU auf. Wärmeleitplate-Anwendungsbereich Bitte tragen Sie nicht zu viel Wärmeleitpaste auf. 2.2.3 Installieren des ICE-Moduls 1. L egen Sie das ICE-Modul auf die Oberseite der CPU und richten die Schrauben auf die Löcher am Motherboard aus. -
Seite 17: Installieren Eines Speichermoduls
2. B efestigen Sie das ICE-Modul mit Hilfe der Schrauben am Motherboard. Denken Sie bitte daran, die diagonal gegenüber- liegende Ecke zu drücken, wenn Sie eine Schraube festziehen. 3. V erbinden Sie den Lüfterstroman- schluss. Lüfteranschluss 2.3 Installieren eines Speichermoduls Installieren Sie ein Speichermodul DIMM/DIMM2/DIMM3/DIMM4. . Öffnen Sie die DIMM-Haltebügel. 2. Richten Sie die Kerbe des Speichermoduls auf die Unterbrechung des DIMM-Steck platzes aus. Stecken Sie das Speichermodul in den DIMM-Steckplatz ein. Kerbe Unterbrechung Halteriegel Halteriegel... -
Seite 18: Peripherie-Installation
3. Stellen Sie sicher, dass die Haltebügel einrasten und das Speichermodul richtig sitzt. Wiederholen Sie gegebenenfalls die Schritte, um weitere Speichermodule zu installieren. 2.4 Peripherie-Installation 2.4. Installieren des Racks . L egen Sie die Festplatte oder einen 2. Setzen Sie das Rack wieder in das Ge Kartenleser in das Rack ein und befes- häuse ein. tigen sie/ihn mit den Schrauben an den Seiten. Achten Sie bitte darauf, dass die Schrauben an jeder Seite festgezogen sind. 2.4.2 Installieren des Kartenlesers . W enn Sie einen Kartenleser installieren, stecken Sie bitte das USB-Kabel des Kartenlesers in den USB-Sockel an der Hauptplatine. Bitte belassen Sie den roten Draht an der Seite des . bzw. 2. Pols. -
Seite 19: Installieren Der Ide-Festplatte
2. Verbinden Sie das USB-Kabel mit dem USB-Sockel an dem Kartenleser. USB-Kabel Der rote Draht des USB-Kabels muss auf den . Pol des USB-Sockels ausgerichtet werden. 2.4.3 Installieren der IDE-Festplatte . J umpereinstellungen. Wenn Sie eine IDE-Festplatte verwenden, müssen Sie den Jumper an der Festplatte als Master und den Jumper am optischen Laufwerk als Slave einstellen. Einzelheiten zur Jumpereinstellung entnehmen Sie bitte dem Dokument Ihrer Peripherie. Jumper des optischen Laufwerks Jumper der IDE-Festplatte Einzelheiten zur Jumpereinstellung 2. V erbinden Sie das IDE-Signalkabel und das Stromkabel mit der Festplatte. IDE-Festplattensignalkabel IDE-Festplattenstromkabel... -
Seite 20: Installieren Eines Optischen Laufwerks
2.4.4 Installieren eines optischen Laufwerks . Schieben Sie das optische Laufwerk in 4. Verbinden Sie das Laufwerkkabel und das Stromkabel mit dem optischen das Gehäuse ein. Laufwerk. 2. S chauen Sie hinter der Laufwerkab- Signalkabel des Stromkabel des optischen Laufwerks optischen Laufwerks deckung, um zu prüfen, ob die Aus- wurf-Taste des Laufwerks auf den Lauf- 5. W enn Sie keine weiteren Serial-ATA- werkauswurfmechanismus des XPCs Festplatten installieren, legen Sie bitte ausgerichtet wurde. das Serial-ATA-Festplatten-Rack in das Verstellen Sie bei Bedarf den internen Computergehäuse ein und befestigen es. Einstellschieber, um die Position der Auswurf-Taste des optischen Laufwerks anzupassen. Einstellschieber 3. B efestigen Sie die vier Schrauben an den Seiten. -
Seite 21: Installieren Mehrerer Serial-Ata-Festplatten
2.4.5 Installieren mehrerer Serial-ATA-Festplatten . L egen Sie die Serial-ATA-Festplatte in das Serial-ATA-Festplatten-Rack ein und befestigen sie mit den Schrauben an den Seiten. 2. L egen Sie das Serial-ATA-Festplatten- Rack in das Computergehäuse ein und befestigen das Rack. Wiederholen Sie die Schritte, um eine andere Serial-ATA-Festplatte zu instal- lieren. 3. Verbinden Sie das Serial ATA-Signal- und Stromkabel mit der Festplatte Serial-ATA-Stromkabel Serial-ATA-Festplattensignalkabel 2.5 Zubehör-Installation 2.5. Installieren einer PCI Express x6-Karte . W ir nehmen eine PCI Express x6- Karte als Beispiel für die Installation. Entfernen Sie die Schrauben von der Blende neben dem Steckplatz. PCI Express x6-Steckplätze... - Seite 22 2. Entfernen Sie die Slotblende auf der Gehäuse-Rückseite und legen Sie sie beiseite. Hochziehen Blende neben dem Steckplatz Die Grafikkarte darf maximal 266mmx98mmx36mm groß sein. 3. Stecken Sie die PCI Express x6-Karte wie angezeigt in den PCI Express x6-Steck platz ein. Wiederholen Sie gegebenenfalls den Vorgang, um eine weitere PCI Express x6-Karte zu installieren. 4. Befestigen Sie das Blech.
-
Seite 23: Installieren Einer Mini-Pcie-Karte
2.5.2 Installieren einer Mini-PCIe-Karte 2. Entfernen Sie wie angezeigt eine . Wenn Sie eine Mini-PCIe-Karte instal lieren, lösen Sie bitte eine Schraube Schraube. von dem Boden des Computergehäuses und entfernen die Platte. 3. S tecken Sie die Mini-PCIe-Karte in den Mini-PCIe-Steckplatz ein und ziehen dann die Schraube fest. 4. Befestigen Sie die Platte. -
Seite 24: Installation Einer Esata-Festplatte
2.5.3. Installation einer eSATA-Festplatte . Entnehmen Sie das eSATA-zu-SATA- 2. Verbinden Sie das eSATA-zu-SATA-Ka Kabel und eSATA-Stromkabel aus der bel mit einem eSATA-Anschluss unddas Zubehörschachtel. eSATA-Stromkabel mit dem entspre chenden Anschluss auf der Rückseite des XPCs. eSATA-zu-SATA-Kabel eSATA-Stromkabel eSATA-Stromversorgung eSATA-Anschlüsse 3. Verbinden Sie das eSATA-zu-SATA-Kabel und das eSATA-Stromkabel mit der eSATA-Festplatte. eSATA-Stromkabel eSATA-zu-SATA-Kabel... -
Seite 25: Letzte Schritte
2.6 Letzte Schritte 2.6. Anbringen der Gehäuseabdeckung . Bringen Sie die Abdeckung wieder an und ziehen die Rändelschrauben fest. 2.6.2 Installieren der Frontfüße . Nehmen Sie die zwei Frontfüße aus der Zubehörpackung heraus. 2. Schrauben Sie die Frontfüße am Computergehäuseboden fest. Frontfüße 2.6.3 Fertig... -
Seite 26: Xpc-Zubehör
2. Technische Unterstützung http://global.shuttle.com/support.jsp 3. Download http://global.shuttle.com/download.js 4. Häufig gestellte Fragen über Barebone http://global.shuttle.com/support_faq.jsp 5. Kompatibilitätsliste der unterstützten Komponenten http://global.shuttle.com/support_list.jsp 2.9 Technische Hinweise: CMOS-Löschknopf Dieser XPC ist mit einem leicht zu verwendenden CMOS-Löschknopf ausgestattet. Dieser Knopf erlaubt Ihnen die BIOS-Daten auf die werkseitigen Standardeinstellungen zurückzusetzen. . Schalten Sie den XPC aus und ziehen das Netzkabel heraus. 2. D rücken Sie den CMOS-Löschknopf, indem Sie den Knopf mit einem spitzen Gegenstand (z.B. einen Kugelschreiber) durch das Loch drücken. Halten Sie den Knopf 5 Sekunden lang gedrückt. 3. V erbinden Sie das Netzkabel und schalten den Computer wieder ein.
