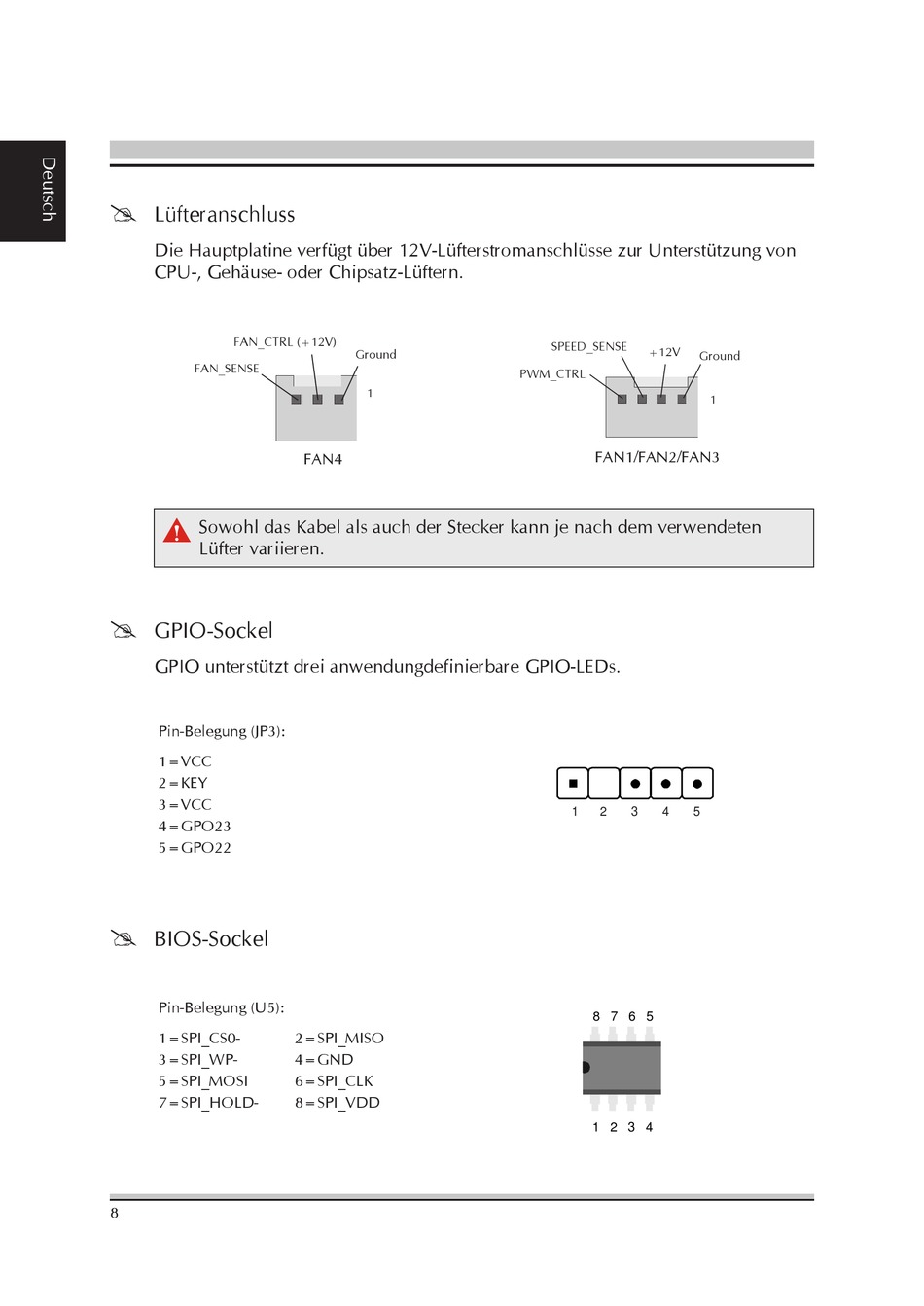

Lüfteranschluss
Die Hauptplatine verfügt über 2V-Lüfterstromanschlüsse zur Unterstützung von
CPU-, Gehäuse- oder Chipsatz-Lüftern.
FAN_CTRL (+2V)
FAN_SENSE
Sowohl das Kabel als auch der Stecker kann je nach dem verwendeten
Lüfter variieren.
GPIO-Sockel
GPIO unterstützt drei anwendungdefinierbare GPIO-LEDs.
Pin-Belegung (JP3):
=VCC
2=KEY
3=VCC
4=GPO23
5=GPO22
BIOS-Sockel
Pin-Belegung (U5):
=SPI_CS0-
3=SPI_WP-
5=SPI_MOSI
7=SPI_HOLD-
8
Ground
FAN4
2=SPI_MISO
4=GND
6=SPI_CLK
8=SPI_VDD
SPEED_SENSE
+2V
PWM_CTRL
FAN/FAN2/FAN3
1
2
3
4
5
8 7 6 5
1 2 3 4
Ground
