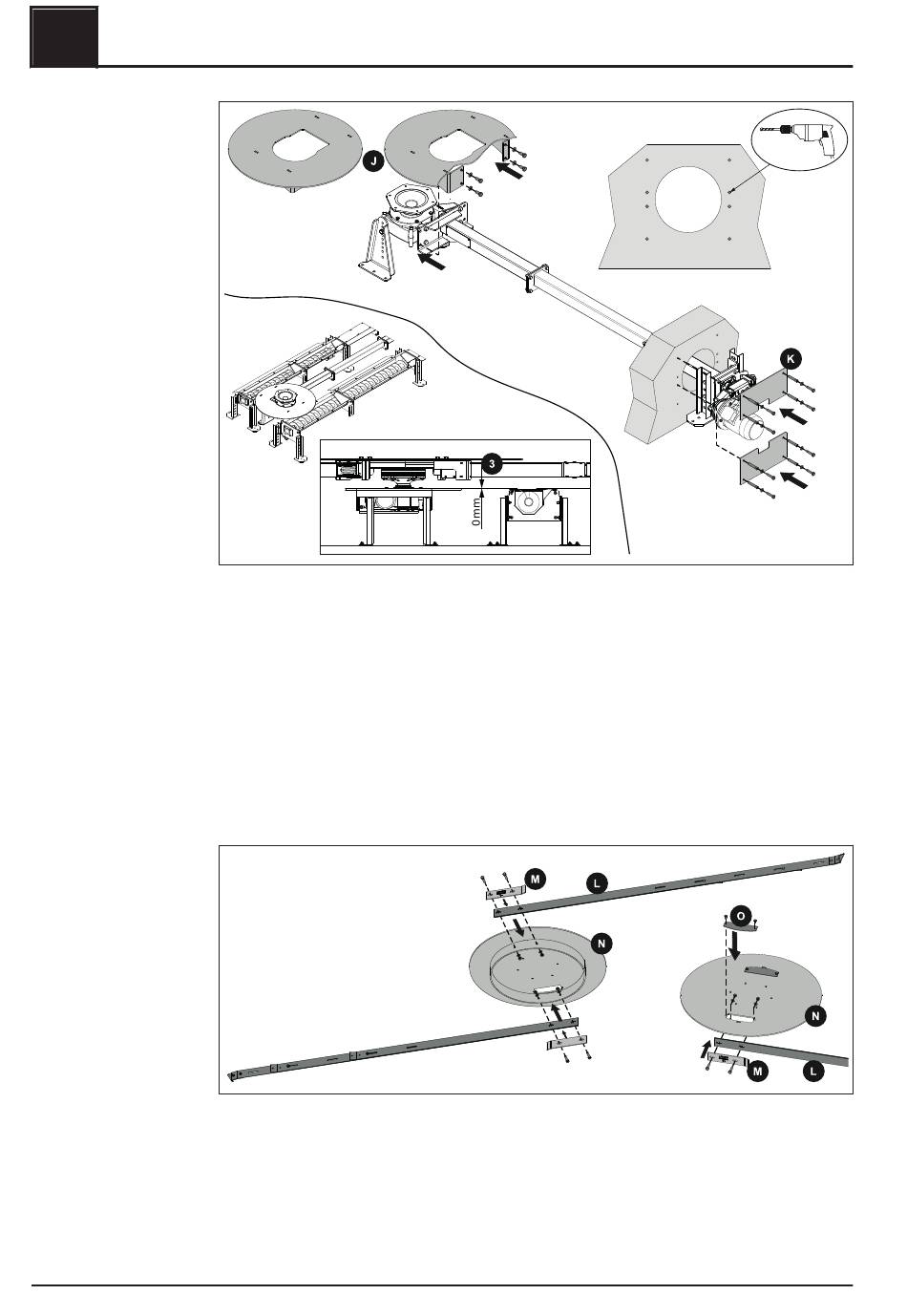

❒ Zwischenteller (J) über Winkelgetriebe aufsetzen und am Flansch des
Rührwerkskanals montieren
➥ Zwischenteller und Oberkante am Trog der Austragschnecke sollten auf
derselben Ebene liegen (3),
➥ Auf Parallelität von Zwischenteller und Rührwerkskanal achten!
➥ Tipp: bei Bedarf mit Beilagscheiben ausgleichen
❒ Abdeckung für Mauerdurchbruch (K) heizraumseitig anbringen
➥ Löcher in der Mauer vorbohren
FBR 110-200
❒ Federpakete (L) mit Klemmplatten (M) auf Ring des Rührwerkstellers (N)
montieren
➥ Biegung der Klemmplatten muss vom Rührwerksteller weg zeigen!
❒ Abwechselnd linke und rechte Schraubverbindung mit je 2 – 3 Umdrehungen
festziehen, bis das Federpaket am Ring des Rührwerkstellers anliegt
❒ Abdeckbleche (O) auf Rührwerksteller montieren
