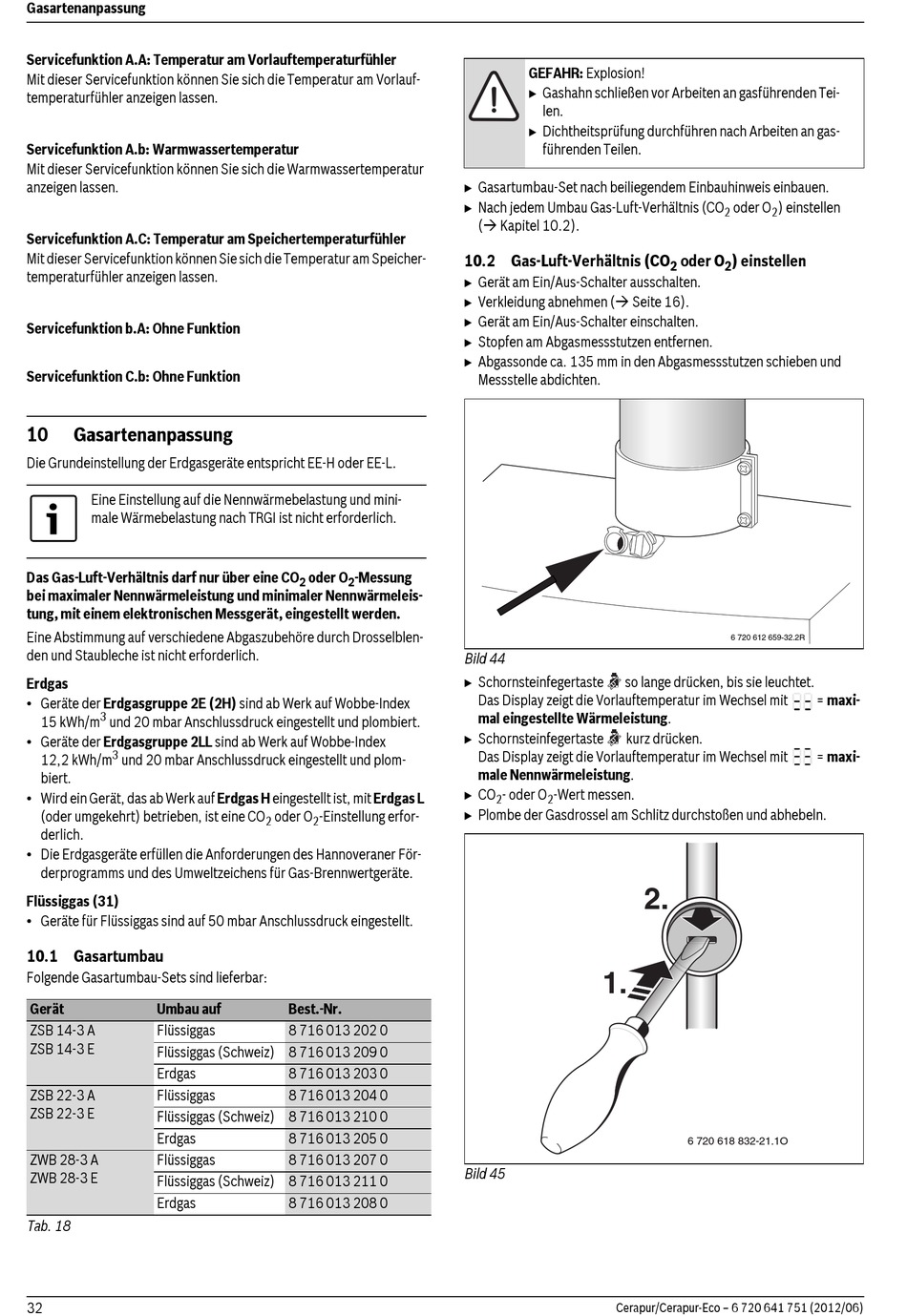

Gasartenanpassung

Servicefunktion A.A: Temperatur am Vorlauftemperaturfühler
Mit dieser Servicefunktion können Sie sich die Temperatur am Vorlauf-
temperaturfühler anzeigen lassen.
Servicefunktion A.b: Warmwassertemperatur
Mit dieser Servicefunktion können Sie sich die Warmwassertemperatur
anzeigen lassen.
Servicefunktion A.C: Temperatur am Speichertemperaturfühler
Mit dieser Servicefunktion können Sie sich die Temperatur am Speicher-
temperaturfühler anzeigen lassen.
Servicefunktion b.A: Ohne Funktion
Servicefunktion C.b: Ohne Funktion
10 Gasartenanpassung
Die Grundeinstellung der Erdgasgeräte entspricht EE-H oder EE-L.
Eine Einstellung auf die Nennwärmebelastung und mini-
male Wärmebelastung nach TRGI ist nicht erforderlich.
Das Gas-Luft-Verhältnis darf nur über eine CO
bei maximaler Nennwärmeleistung und minimaler Nennwärmeleis-
tung, mit einem elektronischen Messgerät, eingestellt werden.
Eine Abstimmung auf verschiedene Abgaszubehöre durch Drosselblen-
den und Staubleche ist nicht erforderlich.
Erdgas
• Geräte der Erdgasgruppe 2E (2H) sind ab Werk auf Wobbe-Index
3
15 kWh/m und 20 mbar Anschlussdruck eingestellt und plombiert.
• Geräte der Erdgasgruppe 2LL sind ab Werk auf Wobbe-Index
3
12,2 kWh/m und 20 mbar Anschlussdruck eingestellt und plom-
biert.
• Wird ein Gerät, das ab Werk auf Erdgas H eingestellt ist, mit Erdgas L
(oder umgekehrt) betrieben, ist eine CO
derlich.
• Die Erdgasgeräte erfüllen die Anforderungen des Hannoveraner För-
derprogramms und des Umweltzeichens für Gas-Brennwertgeräte.
Flüssiggas (31)
• Geräte für Flüssiggas sind auf 50 mbar Anschlussdruck eingestellt.

10.1 Gasartumbau

Folgende Gasartumbau-Sets sind lieferbar:
Gerät Umbau auf
ZSB 14-3 A Flüssiggas
ZSB 14-3 E
Flüssiggas (Schweiz) 8 716 013 209 0
Erdgas
ZSB 22-3 A Flüssiggas
ZSB 22-3 E
Flüssiggas (Schweiz) 8 716 013 210 0
Erdgas
ZWB 28-3 A Flüssiggas
ZWB 28-3 E
Flüssiggas (Schweiz) 8 716 013 211 0
Erdgas
Tab. 18
32
oder O -Messung
2 2
oder O -Einstellung erfor-
2 2
Best.-Nr.
8 716 013 202 0
8 716 013 203 0
8 716 013 204 0
8 716 013 205 0
8 716 013 207 0
8 716 013 208 0
GEFAHR: Explosion!
B Gashahn schließen vor Arbeiten an gasführenden Tei-
len.
B Dichtheitsprüfung durchführen nach Arbeiten an gas-
führenden Teilen.
B Gasartumbau-Set nach beiliegendem Einbauhinweis einbauen.
B Nach jedem Umbau Gas-Luft-Verhältnis (CO
( Kapitel 10.2).
10.2 Gas-Luft-Verhältnis (CO
B Gerät am Ein/Aus-Schalter ausschalten.
B Verkleidung abnehmen ( Seite 16).
B Gerät am Ein/Aus-Schalter einschalten.
B Stopfen am Abgasmessstutzen entfernen.
B Abgassonde ca. 135 mm in den Abgasmessstutzen schieben und
Messstelle abdichten.
Bild 44
B Schornsteinfegertaste so lange drücken, bis sie leuchtet.
Das Display zeigt die Vorlauftemperatur im Wechsel mit
mal eingestellte Wärmeleistung.
B Schornsteinfegertaste kurz drücken.
Das Display zeigt die Vorlauftemperatur im Wechsel mit
male Nennwärmeleistung.
B CO - oder O -Wert messen.
2 2
B Plombe der Gasdrossel am Schlitz durchstoßen und abhebeln.
1.
Bild 45
Cerapur/Cerapur-Eco – 6 720 641 751 (2012/06)
oder O ) einstellen
2 2
oder O ) einstellen
2 2
6 720 612 659-32.2R
2.
6 720 618 832-21.1O
= maxi-
= maxi-
