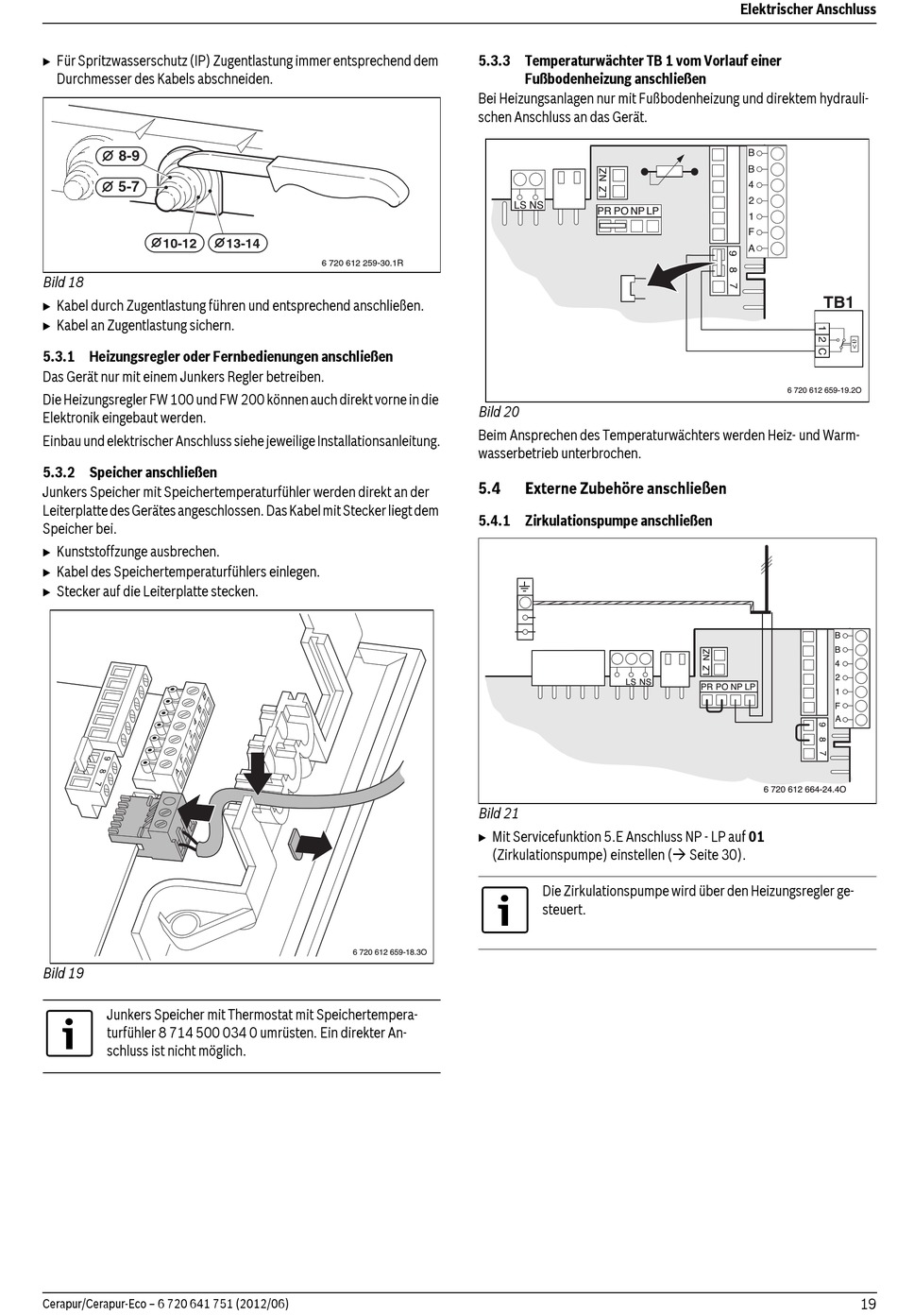

B Für Spritzwasserschutz (IP) Zugentlastung immer entsprechend dem
Durchmesser des Kabels abschneiden.
8-9
5-7
10-12
Bild 18
B Kabel durch Zugentlastung führen und entsprechend anschließen.
B Kabel an Zugentlastung sichern.
5.3.1 Heizungsregler oder Fernbedienungen anschließen
Das Gerät nur mit einem Junkers Regler betreiben.
Die Heizungsregler FW 100 und FW 200 können auch direkt vorne in die
Elektronik eingebaut werden.
Einbau und elektrischer Anschluss siehe jeweilige Installationsanleitung.
5.3.2 Speicher anschließen
Junkers Speicher mit Speichertemperaturfühler werden direkt an der
Leiterplatte des Gerätes angeschlossen. Das Kabel mit Stecker liegt dem
Speicher bei.
B Kunststoffzunge ausbrechen.
B Kabel des Speichertemperaturfühlers einlegen.
B Stecker auf die Leiterplatte stecken.
Bild 19
Junkers Speicher mit Thermostat mit Speichertempera-
turfühler 8 714 500 034 0 umrüsten. Ein direkter An-
schluss ist nicht möglich.
Cerapur/Cerapur-Eco – 6 720 641 751 (2012/06)
13-14
6 720 612 259-30.1R
6 720 612 659-18.3O
5.3.3 Temperaturwächter TB 1 vom Vorlauf einer
Fußbodenheizung anschließen
Bei Heizungsanlagen nur mit Fußbodenheizung und direktem hydrauli-
schen Anschluss an das Gerät.
LS NS
PR PO NP LP
Bild 20
Beim Ansprechen des Temperaturwächters werden Heiz- und Warm-
wasserbetrieb unterbrochen.
5.4 Externe Zubehöre anschließen
5.4.1 Zirkulationspumpe anschließen
LS NS
Bild 21
B Mit Servicefunktion 5.E Anschluss NP - LP auf 01
(Zirkulationspumpe) einstellen (
Die Zirkulationspumpe wird über den Heizungsregler ge-
steuert.
Elektrischer Anschluss
B
B
4
2
1
F
A
TB1
6 720 612 659-19.2O
B
B
4
2
PR PO NP LP
1
F
A
6 720 612 664-24.4O
Seite 30).
