Definox DMX Installationsanleitung Seite 2

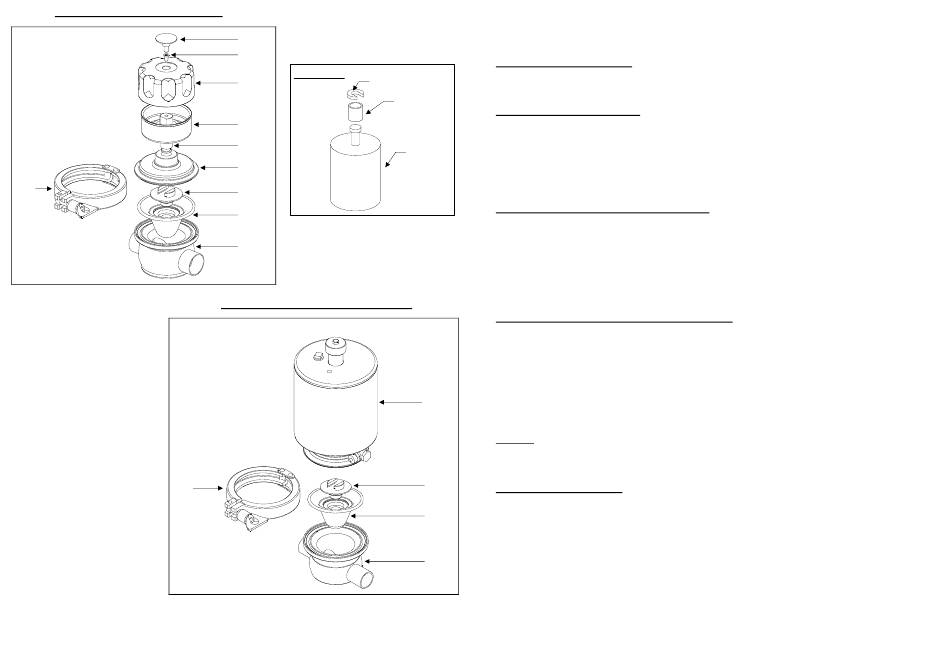

MANUELLES DMX-MEMBRANVENTIL
10
1: Unteres Gehäuse
2: Membran
3: Kernschraube
4: Oberes Gehäuse
5: Betätigungsschraube
6: Abdeckung
7: Griff
8: Griffschraube
9: Zeiger für Griff
10: Spannring
11: Antriebseinheit
10
NI-020 Version 5 ⇒ Mars 2018
9
8
Schema 1
Geschlitzte
7
Scheibe B
Hülse A
6
5
4
3
2
1
AUTOMATISCHES DMX-MEMBRANVENTIL
Die Anweisungen der Montage- und Betriebsanleitung befolgen. Die tatsächlich vorliegenden
Betriebsbedingungen und die im DEFINOX-Katalog genannten technischen Daten des Ventils
berücksichtigen.
VENTILKENNZEICHNUNG
Das Membranventil trägt auf seinem unteren Gehäuse (1) eine Kennzeichnungsnummer. Diese
Nummer hilft Ihnen später bei der Identifizierung der von Ihnen benötigten Ersatzteile.
VERWENDBARE MEMBRAN
Die im Ventil montierte Membran kann aus folgendem Material bestehen:
PTFE
EPDM
Antrieb
SILIKON
Unsere technischen Dienste können Sie bei der Festlegung der für Ihr Verfahren geeigneten
Dichtungsmaterialien unterstützen.
INSTALLATION DER MEMBRANVENTILE
Zur Vermeidung von Beschädigungen das Ventil in seiner Originalverpackung aufbewahren. Das
Ventil vor dem Einschweißen in den Prozessleitungen zerlegen. Den Handbetätigungsgriff drehen und
das Ventil auf Öffnungsbeginn stellen, oder den Stellantrieb (11) mit Druckluft versorgen, um auf ihm
die Hülse und geschlitzte Scheiben aufzusetzen und dann die Druckluftversorgung wieder wegnehmen
(siehe Schema 1). Den Spannring (10) lösen. Die Druckluftversorgung unterbrechen und die Antriebs-
Baugruppe (11) oder die Handbetätigung (4 - 5 - 6 - 7 - 8 - 9), die Membran (2) und die Kernschraube
(3) vom unteren Gehäuse (1) wegnehmen. Das Gehäuse (1) im Prozessleitungsnetz einbauen.
ZUSAMMENSETZEN DER MEMBRANVENTILE
Die Membrangruppe (2 - 3) auf der Handbetätigung (4 - 5 - 6 - 7 - 8 - 9) (oder dem automatischen
Antrieb (11)) zentrieren und dann in das untere Gehäuse (1) einführen (dabei sicherstellen, dass die
Markierungen von Teil (4), Membran (2) und Gehäuse (1) aufeinander ausgerichtet sind). Sicherstellen,
dass der Griff auf Öffnungsbeginn eingestellt oder der Antrieb mit Hülse und geschlitzter Scheibe in
der Position des Öffnungsbeginns blockiert ist (andernfalls wie im vorangehenden Abschnitt
verfahren). Den Spannring (10) positionieren und festziehen. Bei der ersten Verwendung die
Dichtigkeit an den Anschlussleitungen und zwischen unterem Gehäuse (1) und oberem Gehäuse (4)
11
(Ventilaufsatz am automatischen Stellantrieb) prüfen.
Hinweis: Bei der Durchführung von Sägearbeiten ist jegliches Einbringen von Spänen in die Leitungen
zu vermeiden. Die Leitungen bei offenem Ventil gründlich durchspülen, um bei der Inbetriebnahme
Schädigungen der Dichtungen zu vermeiden.
3
EINSATZBEDINGUNGEN
Der Zylinder ist mit trockener gefilterter Luft eines Drucks von mindestens 4,5 und höchstens 8 bar zu
versorgen. Die Druckluftanschlüsse des Stellantriebs erlauben den Anschluss von 4/6-
2
Druckluftschläuchen (bei den größeren Modellen 6/8). Der Betriebsdruck des Mediums beträgt 10 bar
für Elastomer-Membrane bei 20°C und 8 bar für PTFE-Membrane bei 20°C. Das Ventil erlaubt eine
Höchsttemperatur von 140°C (Mindesttemperatur von 0°C für PTFE-Membrane).
1
