ASTRO HDQ 1 V2 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ASTRO HDQ 1 V2
Inhaltszusammenfassung für ASTRO HDQ 1 V2

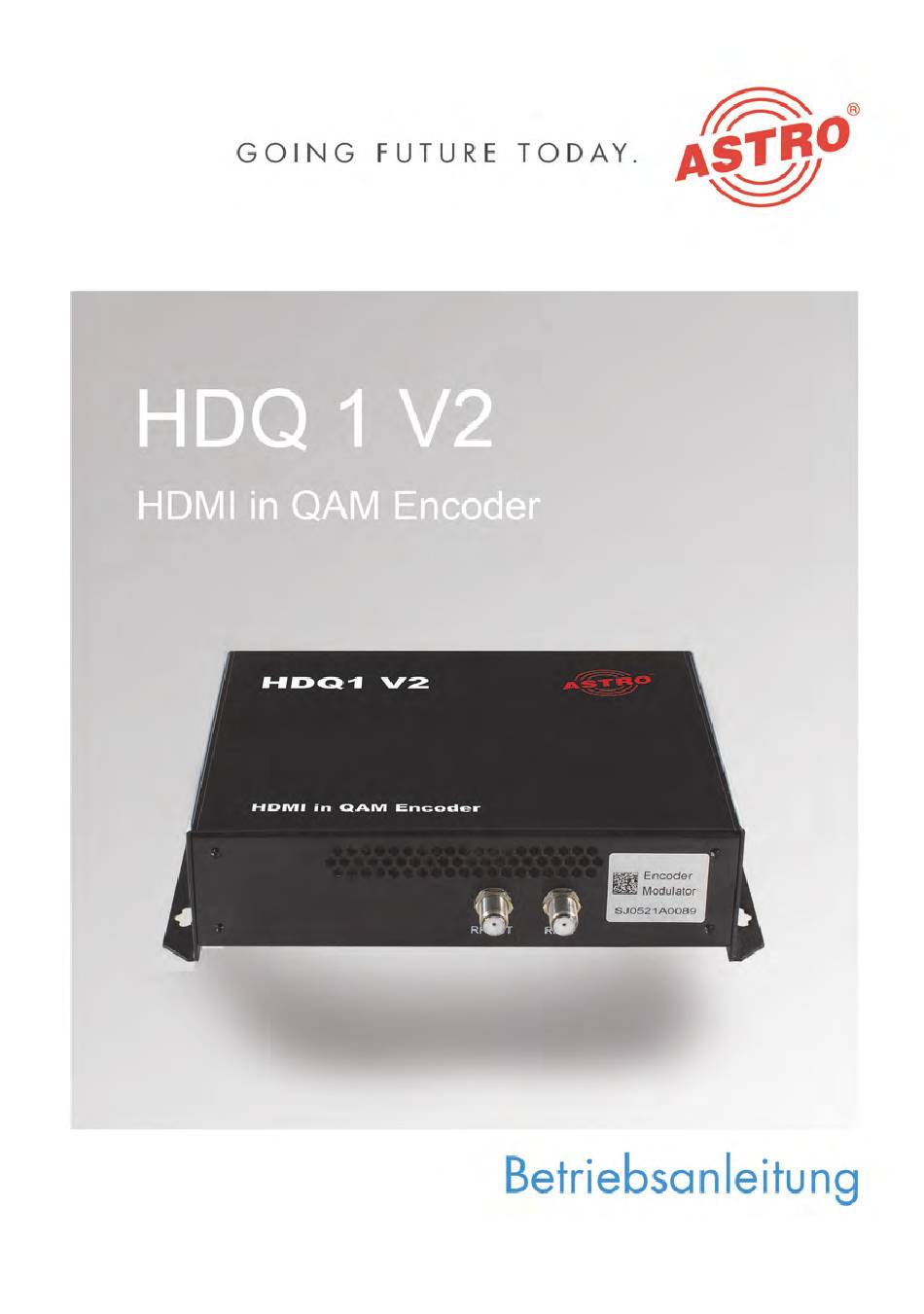

- Seite 1 DRAFT VERSION Version 07-2021A...
-
Seite 2: Bevor Sie Das Gerät In Betrieb Nehmen
PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Inhaltsübersicht Verwendete Symbole und Konventionen......Seite 04 Bestimmungsgemäßer Gebrauch........Seite 05 Zielgruppen dieser Anleitung..........Seite 05 Gerätebeschreibung............Seite 06 Wichtige Sicherheitshinweise..........Seite 07 Garantiebedingungen............Seite 11 Leistungsbeschreibung............Seite 11 Entsorgen................Seite 11 Montagevorschlag...............Seite 12 Anschließen und in Betrieb nehmen........Seite 13 DRAFT VERSION Konfigurieren über die Weboberfläche........Seite 15 Fehler suchen..............Seite 28 Warten und Instandsetzen...........Seite 28 Technische Daten..............Seite 29... -
Seite 4: Verwendete Symbole Und Konventionen
Kunststofffolien und -beutel) hin. Verbrauchte Batterien sind über zugelassene Recyclingstellen zu entsorgen. Hierzu müssen die Batterien komplett entladen abgegeben werden. Weist auf Bestandteile hin, die nicht im Hausmüll entsorgt werden dürfen. Seite 4 Betriebsanleitung HDQ 1 V2 - Version 07-2021A... -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Der HDQ 1 V2 ist ein HDMI in QAM Umsetzer. Er ist ausschließlich zur Signalumsetzung bestimmt. Eine Modifikation der Geräte oder der Gebrauch zu einem anderen Zweck ist nicht zulässig und führt unmittelbar zum Verlust jeder Gewährleistung durch den Hersteller. -
Seite 6: Gerätebeschreibung
[7] HDMI Buchse [8] Erdungsanschluss DRAFT VERSION Bild 1: HDQ 1 V2 Signalumsetzer Der Signalumsetzer HDQ 1 V2 besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität der Produkte mit den zutreffenden EG-Richtlinien und die Einhaltung der darin festgelegten Anforde- rungen bestätigt. -
Seite 7: Wichtige Sicherheitshinweise
DRAFT VERSION Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. ... - Seite 8 Das Gerät darf ausschließlich durch das mitgelieferte, externe Netzteil gespeist werden. Das mitgelieferte, externe Netzteil darf nur zur Speisung des Geräts verwendet werden, welches mit dem externen Netzteil mitgeliefert wurde. Seite 8 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 9 Wichtige Sicherheitshinweise Befolgen Sie auch alle anwendbaren nationalen Sicherheits- vorschriften und Normen. Durch übermäßige mechanische Belastung (z. B. Fall, Stoß, Vibration) können Isolierungen beschädigt werden, die dem Schutz vor der Netzspannung dienen. Durch hohe Überspannungen (Blitzeinschlag, Überspan- nungen im Stromnetz des Energieversorgers) können Isolie- rungen beschädigt werden, die dem Schutz vor der Netzspannung dienen.
- Seite 10 Gehäuses und/oder von Kabeln führen, so dass die Gefahr von Feuer oder Stromschlag besteht. Sie können auch zu Fehlfunktionen des Gerätes führen. Schließen Sie mitgelieferte Netzadapter nicht an andere Produkte an! Seite 10 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
-
Seite 11: Garantiebedingungen
Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Leistungsbeschreibung Der HDQ 1 V2 dient zur Modulation von lokalen HDMI Quellen (z. B. Kamera, Settop-Box, PC) in einen QAM Ausgangskanal. Das Gerät bietet folgende Leistungsmerkmale: ... -
Seite 12: Montagevorschlag
Schieben Sie das Gehäuse nun leicht nach unten, bis die Oberkanten der Aufhängevorrichtungen gegen die Schrauben drücken. RGEBNIS Das Gerät ist nun befestigt und Sie können mit dem Anschließen DRAFT VERSION beginnen. Seite 12 Betriebsanleitung HDQ 1 V2 - Version 07-2021A... -
Seite 13: Anschließen Und In Betrieb Nehmen
Anschließen und in Betrieb nehmen Anschließen und in Betrieb nehmen ORBEREITUNG Um die Anschlüsse des HDQ 1 V2 zu verbinden, gehen Sie so vor: UFGABE Stecken Sie jeweils einen F-Stecker auf die HF-Eingangs [2]- und Ausgangsbuchse [3] (siehe links) des Geräts. Achten Sie darauf, dass die Koaxialkabel mit einem ausreichenden Biege- radius verlegt sind. - Seite 14 Anschließen und in Betrieb nehmen Bild 3 zeigt ein Anschlussbeispiel für den HDQ 1 V2: HDMI 12 V DC Cam, DVD, IRD Terr. Signal Bild 3: Anschlussbeispiel Bild 4 zeigt ein Anschlussbeispiel mit Kaskadenschaltung von zwei DRAFT VERSION HDQ 1 V2 Geräten. Um zusätzliche Kapazitäten für Eingangssigna- le zu schaffen, können mehrere HDQ 1 V2 miteinander verbunden...
-
Seite 15: Konfigurieren Über Die Weboberfläche
Ping-Diagnosewerkzeug (Ping command) um festzustellen, ob der HDQ 1 V2 und Ihr PC / Laptop sich im selben Netzwerk befinden. Wenn dies der Fall ist, geben Sie die IP Adresse des HDQ 1 V2 in die Adresszeile des Browsers ein und drücken Sie die Enter-Taste. - Seite 16 Nach dem Login zeigt die Oberfläche eine Statusübersicht an (vgl. Bild 6). DRAFT VERSION Bild 6: Statusübersicht Auf der Status-Seite finden Sie Informationen über die Soft- und Hardware, die Größe des freien Speicherplatzes, Systemzeit etc.. Seite 16 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 17 Bitrate: Geben Sie hier einen Wert von 1 - 20 Mbps ein. Audio format: Hier können Sie die gewünschte Audio Kodierung aus einer Auswahlliste auswählen (mögliche Optionen: MPEG I Layer 2, AAC, AC3). Seite 17 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 18 Video PID: Geben Sie hier die PID für den Video-Datenstrom ein. AUDIO PID: Geben Sie hier die PID für den Audio-Datenstrom ein. DRAFT VERSION Für die QAM Modulation können Sie folgende Parameter anpassen: Bild 8: Modulatoreinstellungen Seite 18 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 19 Netz genommen wird! DRAFT VERSION Transportstrom konfigurieren Um die Transportstrom-Parameter zu bearbeiten, klicken Sie im Hauptmenü links auf den Eintrag „TS Cfg“. Sie sehen nun folgendes Eingabeformular: Bild 9: Transportstromeinstellungen Seite 19 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 20 Wenn Sie die Einstellungen nicht auf diese Weise speichern, bleiben die Einstellungen, die durch das Drücken der „Apply“ Taste aktiviert werden, nur solange erhalten, bis das Gerät ausgeschaltet, bzw. vom Netz genommen wird! Seite 20 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 21 Wenn Sie die Einstellungen nicht auf diese Weise speichern, bleiben die Einstellungen, die durch das Drücken der „Apply“ Taste aktiviert werden, nur solange erhalten, bis das Gerät ausgeschaltet bzw. vom Netz genommen wird! Seite 21 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 22 Sie sehen nun folgende Ansicht: Bild 11: Firmware aktualisieren Nachdem Sie die für ein Firmware Update erforderliche Datei von der ASTRO Webseite herunter- DRAFT VERSION geladen haben, ziehen Sie die Datei per Drag and Drop auf die entsprechend gekennzeichnete Fläche um den Updatevorgang automatisch zu starten.
- Seite 23 Hier wird eine Liste der letzten Logdateien angezeigt. Diese können Sie auswählen und herunter- laden, indem Sie auf die Taste „Get“ klicken. Wenn Sie eine Datei löschen möchten, klicken Sie auf die Taste „Delete“. Seite 23 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 24 Konfigurieren über die Weboberfläche Konfiguration anpassen Um die Konfiguration zu ändern, klicken Sie im Hauptmenü links auf den Eintrag „Configuration“. Sie sehen nun folgende Ansicht: DRAFT VERSION Bild 14: Konfiguration anpassen Seite 24 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
- Seite 25 Achten Sie darauf, dass es sich um die richtige Datei handelt, um Fehlfunktionen des Geräts zu vermeiden! HINWEIS Während des Ladevorgangs darf die Spannungsversorgung des Geräts nicht DRAFT VERSION unterbrochen werden! Seite 25 Betriebsanleitung HDQ 1 V2 - Version 07-2021A...
-
Seite 26: Fehler Suchen
Reparaturen können erhebliche Gefahren für den Benutzer bzw. Installateur entstehen. Bei Funktionsstö- rungen muss das Gerät daher vom Netz getrennt und autori- siertes Fachpersonal hinzugezogen werden. Gegebenenfalls ist das Gerät an den Hersteller einzusenden. Seite 26 Betriebsanleitung HDQ 1 V2 - Version 07-2021A... -
Seite 27: Technische Daten
-63…-16 (1 dB-Schritte); 46 - 93 dBµV Allgemeine Daten Management Weboberfläche, Sprache: Englisch Firmware Update Web-Update Spannungsversorgung [V DC] 12 (externes Netzteil) Abmessungen [mm] 203 x 144 x 52 Gewicht ca 550 ohne Netzteil Seite 27 Betriebsanleitung HDQ 1 V2 - Version 07-2021A... - Seite 28 © 2021 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in DRAFT VERSION Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
