Piktogramme und Sicherheitshinweise Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr besteht, durch gefährliche elektrische Spannung und bei Nichtbeach- tung dieser Anleitung. Warnt vor verschiedenen Gefährdungen für Gesundheit, Umwelt und Material. Recycling: Unser gesamtes Verpackungsmaterial (Kartonagen, Einlegezettel, Kunststofffolien und -beutel) ist voll- ständig recyclingfähig.

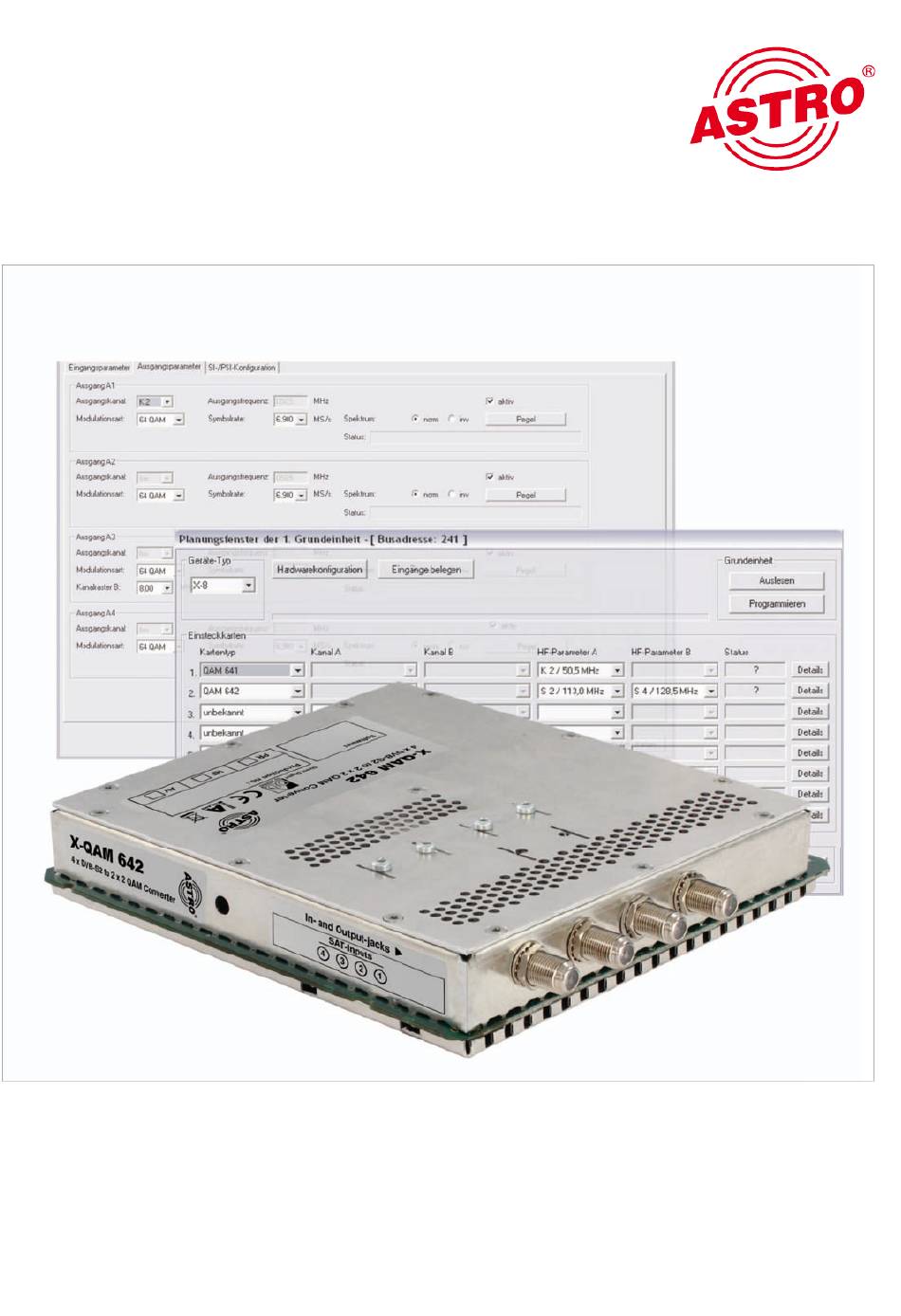

Beschreibung Die X-QAM 641 Steckkarte dient zur Umsetzung von vier unabhängigen DVB- S(2) in 1 x 4 & DVB-konforme QAM Ausgangskanäle. Die X-QAM 642 Steckkarte dient zur Umsetzung von vier unabhängigen DVB-S(2) in 2 x 2 unabhängige & DVB-konforme QAM-Ausgangskanäle.
Häkchen aktiviert sein, damit sie in der Auswahl im Planungsfenster der Grundeinheit sichtbar wird. Nach dem Auslesen der Grundeinheit erscheint im Planungsfenster der Grundeinheit auf dem genutzten Steckplatz die entspre- chende. Bitte beachten: empfohlener Softwarestand. V16: xx.34 X-8: xx.34 Programmiersoftware: 6.10 Bedienungsanleitung X-QAM 641 u. X-QAM 642...
Planungsfenster der Grundeinheit Die X-QAM 641 / X-QAM 642 wird nach Auslesen der Grundeinheit im Planungs- fenster der Grundeinheit angezeigt. Um die zu empfangenden Transponder auszuwählen, muss zunächst im Basis- gerät definiert werden, welche Satelliten-Ebenen angeschlossen sind. Dies geschieht unter “Eingänge belegen”. In der Abbildung unten sehen Sie, welche Signale an den jeweiligen Eingängen zur Verfügung stehen.
Seite 8
Im Planungsfenster der Grundeinheit werden unter „HF-Parameter A“ und „HF- Parameter B“ die Ausgangskanäle der X-QAM 641 / X-QAM 642 Karte ausge - wählt, also die Kanäle, in denen die aus den DVB-S(2) zusammengestellten QAM-Kanäle ins Kabel eingespeist werden sollen.
4.1 Manuelle Transponderauswahl Bei der manuellen Transponderauswahl müssen die SAT-ZF, die Symbolrate, die TS-ID und die ON-ID manuell eingegeben werden. Bitte achten Sie auf die korrekte Eingabe, da die Signale sonst nicht verarbeitet werden können. Bedienungsanleitung X-QAM 641 u. X-QAM 642...
Eingangssignale werden nicht verarbei- tet. 4.4 Signalqualität prüfen Mit dem Button „Signalqualität prüfen“ öffnet sich das Fenster mit den aktuell gemessenen Signalparametern. Die angezeigten Werte unterscheiden sich je nach Eingangssignal: Bedienungsanleitung X-QAM 641 u. X-QAM 642...
Im Feld Ausgangsparameter werden alle relevanten Parameter für das Aus- gangssignal konfiguriert. Hier wird der Ausgangskanal festgelegt, aktiviert oder deaktiviert, das Spektrum invertiert, die Symbolrate angepasst und die Modulati- onsart festgelegt. Ausgangsparameter X-QAM 641: Bedienungsanleitung X-QAM 641 u. X-QAM 642...
HE Programmiersoftware. Durch Klicken auf den Button „Pegelanpassung“ öffnet sich folgendes Fenster: Durch den Button „Parameter lesen“ werden zunächst die aktuell eingespeicher- ten Werte aus der Karte gelesen. Durchgeführte Änderungen werden erst durch „Parameter schreiben“ in die Karte geschrieben und aktiviert. Bedienungsanleitung X-QAM 641 u. X-QAM 642...
SI-PSI Konfiguration Die Ansicht unter dem Reiter „SI-/PSI-Konfiguration“ unterscheidet sich für die Kanäle A1 bis A4 (X-QAM 641) bzw. A1, A2, B1 und B2 (X-QAM 642) nicht. SI-PSI Konfiguration X-QAM 641: SI-PSI Konfiguration X-QAM 642: Bedienungsanleitung X-QAM 641 u. X-QAM 642...
6.1 CAT bearbeiten Verwenden Sie diese Funktion in dem Fall, dass eine Operator ID manipuliert werden soll. 6.2 PID-Remapping An dieser Stelle können bis zu vier PID-Remap-Filter gesetzt werden. Bedienungsanleitung X-QAM 641 u. X-QAM 642...
