Balter IPS-MT1244KIT Schnellstart

Version 2.0

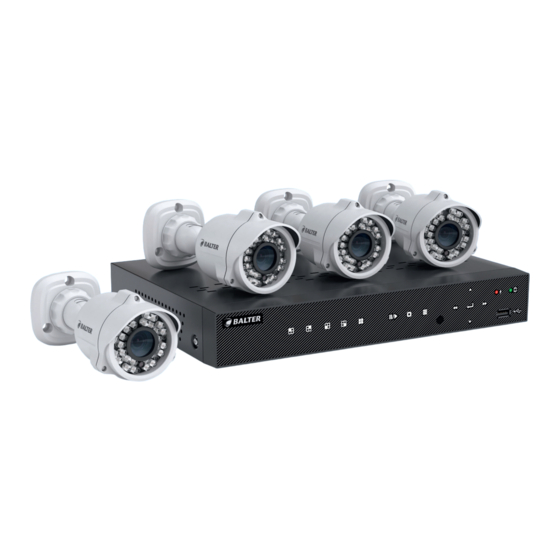

Full HD Video Komplettset IP
Schnellstart
Lieferumfang
1. Prüfen Sie den Lieferumfang. Folgende Komponenten sollten im Lieferumfang enthalten sein:
4 x IP-Überwachungskameras
1080p
Netzteil 48V DC
(Rekorder)
Anschlüsse Rekorder
Optional
12V DC
Anschluss der Kameras
2. Schließen Sie die Kameras mithilfe der mitgelieferten 18m PoE-Netzwerkkabel an die Ethernet-Eingänge auf
der Rückseite des Rekorders an.
4 x IP Kameras
Verbindung mit Netzwerk und Monitor
3. Schließen Sie den Rekorder mit einem Ethernet-Kabel an Ihren Router an.
4. Schließen Sie den Rekorder an einen Monitor über die HDMI- oder VGA-Schnittstelle an.
Stromversorgung des Rekorders und der Kameras
5. Schließen Sie die USB-Maus an den Rekorder an und stellen Sie die Stromversorgung des Rekorders mithilfe
des mitgelieferten 48V Netzteils her.
Im Auslieferungszustand wird standardmäßig kein Passwort verwendet.
Bitte vergeben Sie ein eigenes Passwort direkt nach der Systemeinrichtung.
Weitere Details entnehmen Sie unserer Bedienungsanleitung.
Verteilerkabel
6. Schalten Sie den Monitor ein. Jetzt müssen Sie am Monitor den richtigen Video-Eingangskanal für den
Rekorder einstellen, je nachdem, ob Sie den Rekorder an den Monitor über HDMI oder VGA angeschlossen
haben.
Bitte verwenden auschließlich Monitore mit mindestens FULL HD 1080p Auflösung.
Systemstart Assistent
7. Nach dem Hochfahren des Rekorders werden Sie den Einrichtungsassistenten sehen. Dieser wird Sie durch
den Prozess der Basiseinstellungen begleiten. Klicken Sie auf "Weiter".
HDD-Verwaltung
8. Nun gelangen Sie zu den Festplatteneinstellungen. Hier sehen Sie die Festplatte, die im Rekorder eingebaut
ist, ihren Status, Kapazität und andere Informationen. Falls der Status der Festplatte nicht OK ist, sollten Sie die
Festplatte markieren (Häkchen rechts setzen) und auf "HDD formatieren" klicken. Wenn der Festplattenstatus
OK anzeigt, können Sie fortfahren, indem Sie auf "Weiter" klicken.
NEtzwerk IP 1080p videoüberwachung
Ethernet- HDMI-Kabel
Kabel
POE Audio-
ausgang
Router
Rekorder
Rekorder
Netzwerk
Videorekorder
USB-Maus
VGA-
USB
Ausgang
Monitor
PoE-Kabel
Ethernet-Kabel
HDMI-Kabel
Rekorder
IPS-MT1244KIT
Jetzt iSmartVideo App
kostenlos laden!
App Store
4 x 18m PoE-Kabel
1TB Festplatte
vorinstalliert
Fernbedienung
Alarm- USB
eingänge *
* 4 Alarmeingänge und 1 Alarmausgang. Sie können zusätzliche
Geräte an den Rekorder anschließen, wie z.B. Bewegungsmelder,
Rauchmelder, Sirene und andere
PoE Netzwerkanschlüsse
Router
Monitor
USB-Maus Netzteil
(Rekorder)
Google Play
8GB USB-Stick
mit Software
48V DC
Netzteil
