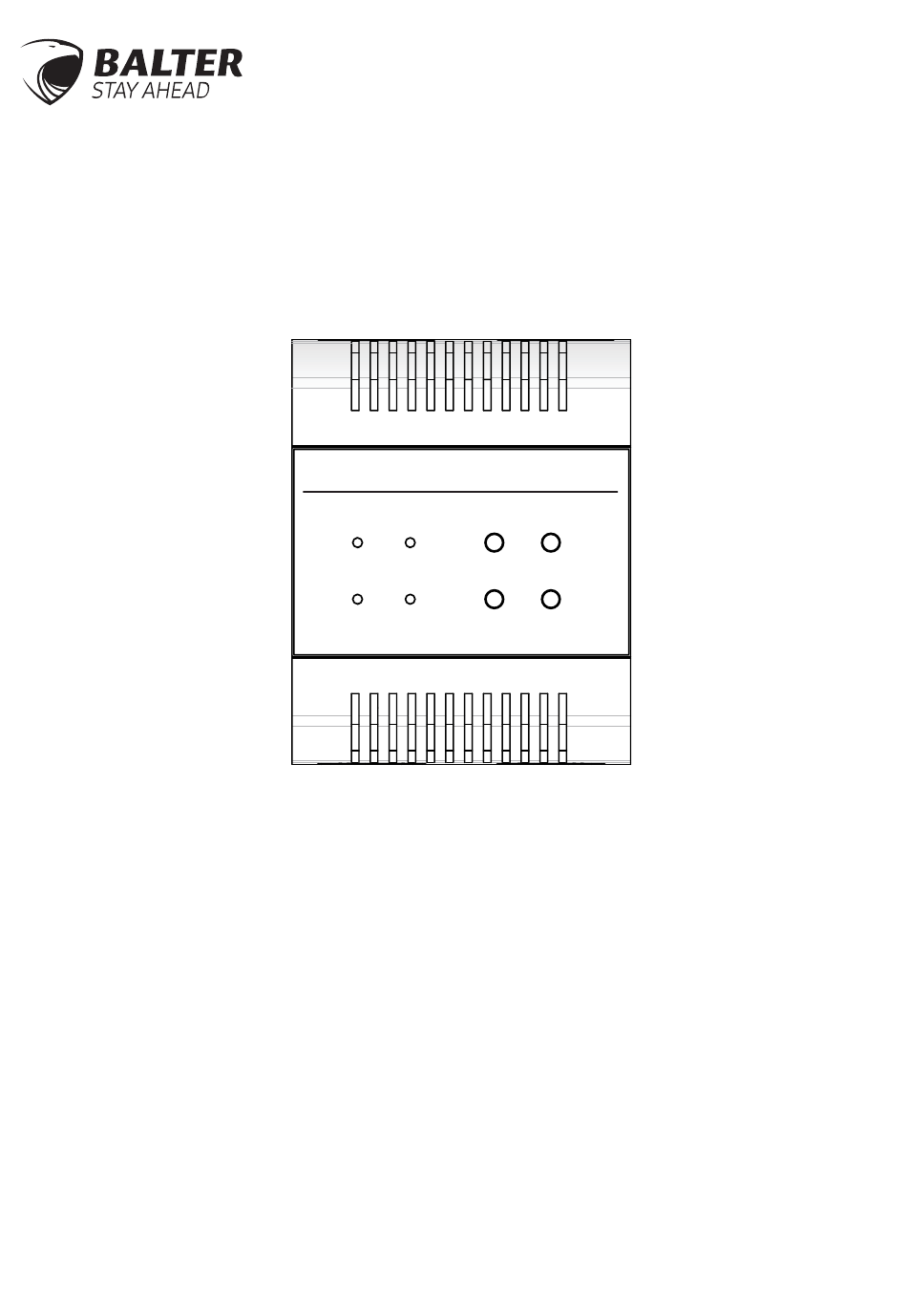

- Seite 1 Balter 2-Draht BUS 2-Wire System Camera Interface Model: BUS-MULTI-CAM Model: QSW Power In-Use CAM1 CAM2 CAM3 CAM4 CAM(1~4) BUS-MULTI-CAM Handbuch Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch bevor Sie Ihr Produkt in Betrieb nehmen. Bewahren Sie die Anleitung stets zugänglich auf um Sie bei Unklarheiten zu Rate...
-
Seite 2: Über Das Bus-Multi-Cam Modul
1. Über das BUS-Multi-Cam Modul Das BUS-Multi-Cam Modul ist ein 4-fach Videosplitter für Balter 2-Draht Systeme. Mit diesem Modul können die Livebilder von bis zu 4 Kameras gleichzeitig auf dem Display der Videostation Juno 7 angezeigt werden. 2. Beschreibung RS485... - Seite 3 LEUCHTEN: 1: Power – Leuchtet dauerhaft, wenn das Modul in Betrieb ist 2: In-Use – Leuchtet dauerhaft, wenn das Modul Videosignale ausgibt 3: CAM (1-4): Video Output Indikator In-Use CAM (1-4) Beschreibung Kamera 1 gibt ein Videosignal aus Kamera 2 gibt ein Videosignal aus Kamera 3 gibt ein Videosignal aus Kamera 4 gibt ein Videosignal aus NOTE:...
- Seite 4 Beschreibung Stellung Schalter Erstes Balter MultiCam Modul Zweites Balter MultiCam Modul DIP1-DIP2 Drittes Balter MultiCam Modul Viertes Balter MultiCam Modul Wenn auf AUS gestellt, sind Kameras 3 & 4 nicht verfügbar DIP3 Wenn auf EIN gestellt ist Kamera 3 verfügbar Wenn auf AUS gestellt, ist Kamera 4 nicht verfügbar...
- Seite 5 3. Montage Schritt 1: Befestigen Sie die DIN Hutschiene an der Wand. Schritt 2: Ziehen Sie den Befes- DIN Hutschiene tigungs-Stift zurück und bringen Sie das Modul an der Wand- schiene an. DIN Hutschiene Befestigungs-Stift...
-
Seite 6: Eine Türstation Und Ein Video 4-Fach Splitter
4. Verkabelung 4.1 Eine Türstation und ein Video 4-fach Splitter Kamera 1 1# Kamera Kamera 2 2# Kamera Kamera 3 3# Kamera Kamera 4 4# Kamera BUS-MULTI-CAM BUS-C6001 BUS(IM) BUS(DS) BUS(OUT) BUS(IN) -
Seite 7: Eine Türstation Und Zwei 4-Fach Video Splitter
2# Kamera 6# Kamera Kamera 3 Kamera 7 3# Kamera 7# Kamera Kamera 4 4# Kamera Kamera 8 8# Kamera BUS-MULTI-CAM BUS-MULTI-CAM BUS(OUT) BUS(IN) BUS(OUT) BUS(IN) Geräte-Adresse: 2 Geräte-Adresse: 1 A B C D BUS-C6001 BUS-EV BUS(IM) BUS(DS) ANMERKUNG: Das System kann mit einem SC6V verbunden werden, allerdings muss der DIP6 Schalter... -
Seite 8: Technische Daten
5. Technische Daten Stromversorgung: 24V DC Stromverbrauch: Standby - 13,5mA; Betrieb 156mA Betriebstemperatur: -15°C bis 55°C Verkabelung: 2-Draht, Polaritätsfrei Abmessungen (H x B x T): 90x72x60mm...
